Статья раскрывает критерии выбора антифрикционного покрытия для коленвала, принципы подготовки поверхности и входного контроля, а также особенности применения в авиационных и высоконагруженных двигателях. Информация полезна инженерам конструкторского отдела, снабженцам и ремонтным специалистам, которые подбирают решение под конкретный режим работы и контролируют качество нанесения.
Что такое антифрикционное покрытие и почему оно отличается от гальваники
Антифрикционное твердосмазочное покрытие - это не тонкий слой металла, а композит, который содержит твердые смазочные частицы.
Главное различие: гальваническое серебрение защищает от окисления и улучшает электропроводимость; лужение поддерживает пластичность и адгезию при пайке. Твердосмазочное же покрытие работает за счет того, что микроскопические частицы дисульфида молибдена или графита образуют на поверхности тонкие слои с низким сопротивлением сдвигу. Когда втулка скользит по такому слою, трение падает с 0,12–0,18 (голый металл) до 0,05–0,10 и ниже.
Это критически важно при пуске двигателя, когда масло еще не растекается, или при аварийном режиме, когда система смазки нарушена. Гальванические слои в такой ситуации помогают мало: они могут уменьшить задир на 10–20%, а твердосмазочные покрытия - на 60–80%, потому что фактически обеспечивают граничное смазывание там, где масла нет вообще. Стоит отметить, что оба типа покрытий могут сосуществовать на одной детали: например, коленвал может иметь слой серебрения (для надежности и коррозионной защиты переходных зон), а рабочая поверхность носит, кроме того, твердосмазочный слой.
Параметры подготовки поверхности и контроля качества
Перед нанесением антифрикционного покрытия коленвал должен быть подготовлен с соблюдением жестких требований.
Шероховатость основания - один из ключевых параметров: рекомендуемый диапазон Ra 0,4–0,8 мкм. Поверхность, отполированная грубее, не обеспечит хорошей адгезии; слишком гладкая поверхность наоборот может привести к отслаиванию. Перед нанесением обязательна химическая очистка от масла, оксидов и грязи; механическая подготовка (шлифование, полирование или абразивная обработка) должна предшествовать покрытию на 1–3 часа, чтобы исключить переокисление.
Толщина слоя выбирается в диапазоне 15–50 мкм в зависимости от нагрузки и материала втулки. Для медных и бронзовых втулок при среднем давлении скольжения 150–250 МПа берут 20–30 мкм; для полимерных материалов и высоконагруженных пар (свыше 300 МПа) -30–50 мкм. Слой тоньше 15 мкм не дает надежного ресурса, слой толще 50 мкм может нарушить геометрию посадки и вызвать зажатие втулки при сборке. Входной контроль должен проводиться до установки по ГОСТ 9.302-88, включая проверку адгезии, толщины и однородности. Для авиационных применений дополнительно запрашивают испытания по ASTM D2625, которые включают измерение коэффициента трения, несущей способности и ресурса в циклах при давлении не менее 550 МПа.
Режимы работы и выбор композиции покрытия
Режим работы узла трения - главный фактор при выборе антифрикционного покрытия.
Для коренных подшипников коленвала, где скорость скольжения 3–5 м/с и температура масла 80–100 °C, подходит классическое твердосмазочное покрытие на основе дисульфида молибдена с полимерной матрицей. Оно работает в диапазоне температур от −70 до +260 °C, что обеспечивает резерв при холодном пуске и перегреве. Для втулок шатуна, где давление выше (400–600 МПа) и риск сухого контакта больше, выбирают более стойкие композиции - нередко комбинируют молибден и графит либо добавляют дополнительный защитный слой.
При анализе режима обязательно учитывают материал втулки: медные сплавы (бронза) имеют лучшую теплопроводность и способность к пластической деформации, поэтому допускают более тонкие покрытия; полимерные материалы (например, композиты) требуют более толстого и мягкого слоя, который не растрескается при температурном расширении и будет "прощать" малые ошибки сборки. Скорость скольжения определяет стабильность масляной пленки: при скоростях ниже 1 м/с преобладает смешанное трение, при 1–5 м/с масло еще работает, но с перерывами; выше 5 м/с масло работает стабильнее, однако температура растет и требуется покрытие с более высокой термостойкостью. Температурный диапазон - третий фактор: авиационные двигатели и турбины требуют покрытий, стабильных до +250–260 °C; автомобильные ДВС укладываются в −40…+140 °C, но холодные пуски и пиковые перегревы нужно учитывать.
Применение в авиационных двигателях и высоконагруженных системах
Авиационные двигатели предъявляют к антифрикционным покрытиям особые требования.
Кроме температурного диапазона (−70 до +260 °C для дисульфида молибдена), нужны гарантированные данные по коэффициенту трения, несущей способности и циклической долговечности. Испытания проводят по ASTM D2625 или эквивалентным методикам, которые включают испытание на машине трения с применением давления не менее 550 МПа, скорости скольжения 0,3–0,5 м/с и контролем коэффициента трения на протяжении 10000–50000 циклов. Для авиации "маркетинговое название" с надписью "для авиации" недостаточно: нужны подтвержденные протоколы испытаний, указание температурных и нагрузочных ограничений, а также сведения о совместимости с конкретными материалами втулок и масляной основой.
Высоконагруженные системы в судостроении, тяжелой технике и спецмашинах часто работают в условиях, когда масло вымывается или теряет вязкость. Здесь антифрикционные покрытия служат резервом: они не дают происходить микрозадирам в моменты, когда масляной пленки нет. Практический совет: для таких систем лучше не полагаться на обещание покрытия "работать везде", а запросить и изучить испытательные данные, включая коэффициент трения при граничном режиме (без масла) и ресурс при циклическом нагружении. Это займет время на начальном этапе, но спасит от неожиданных отказов в производстве.
Стандартизация и нормативная база
Нормативная база для антифрикционных покрытий на деталях коленвала включает несколько ключевых документов.
ГОСТ 9.302-88 регламентирует общие требования к входному контролю покрытий: адгезия, толщина, внешний вид, отсутствие трещин и отслаиваний. ГОСТ 26802-86 применяется для антифрикционных порошковых материалов на основе железа, предназначенных для деталей узлов трения машин и механизмов; этот стандарт дает ориентиры по микротвердости и стойкости к износу. Для авиационной техники применяют дополнительно методики ASTM D2625 (трибологические испытания) и другие международные нормы, которые часто упоминаются в спецификациях как "эквивалентные" ГОСТ.
При закупке антифрикционного покрытия рекомендуется указать в техническом задании не только название и NLGI (если это смазка, но для покрытий это не применимо), но и требуемые параметры: диапазон температур, минимальное давление трения, требуемую шероховатость основания Ra 0,4–0,8 мкм и толщину слоя 15–50 мкм. Это исключит разночтение на этапе закупки и позволит поставщику выбрать именно то покрытие, которое подойдет для конкретного узла.
Практические рекомендации при выборе и контроле
При выборе антифрикционного покрытия для коленвала следуйте пошаговому алгоритму.
Сначала определите режим работы узла: нагрузка (в МПа), скорость скольжения (в м/с), температурный диапазон и вероятность кратковременного контакта без масла. Второй шаг - анализ материала втулки: если это медный сплав, графитное покрытие может быть достаточным; если полимер, нужна мягкая матрица. Третий шаг - сверка требований с характеристиками кандидата; для авиации - обязательна проверка испытательных протоколов.

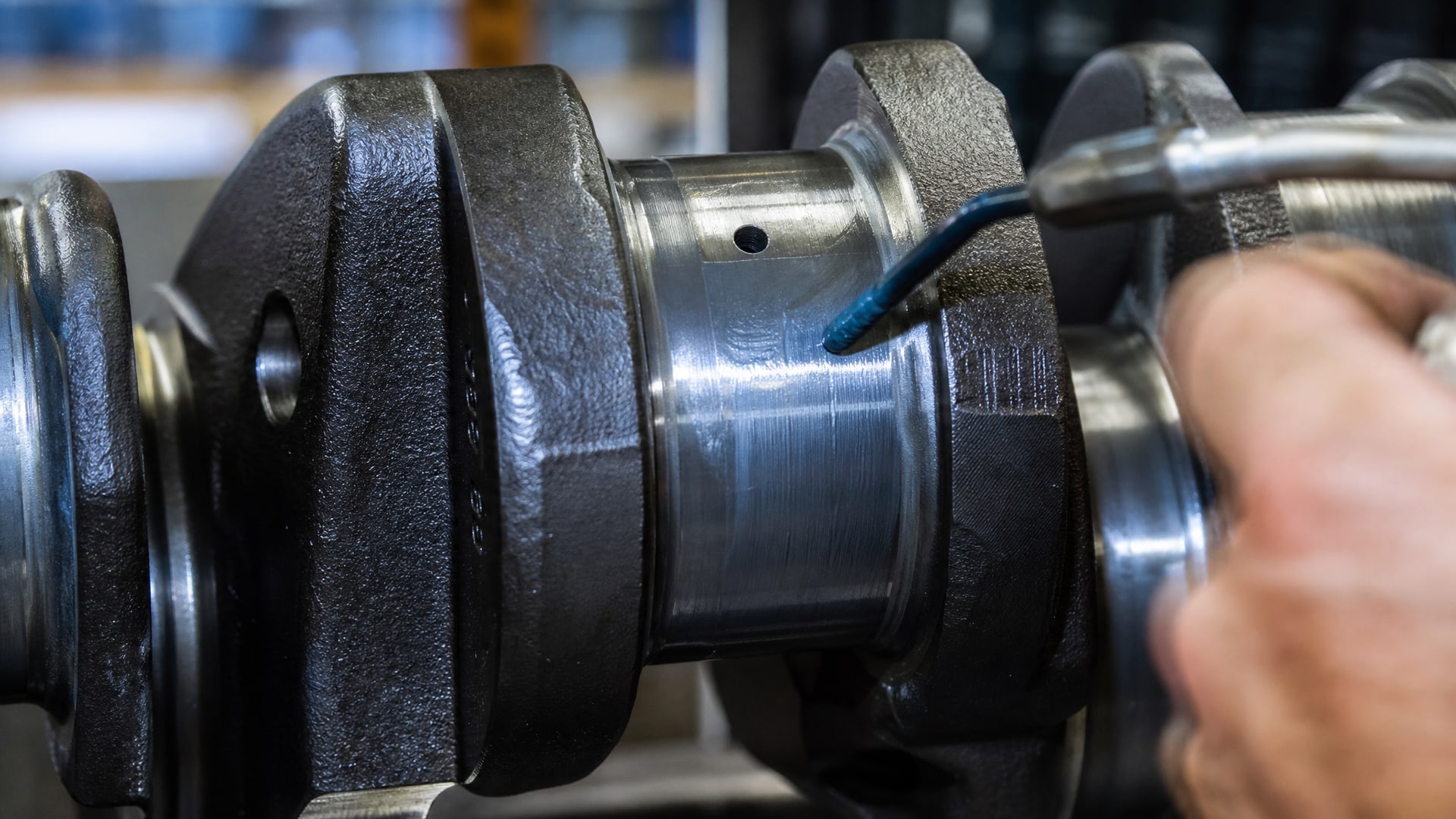

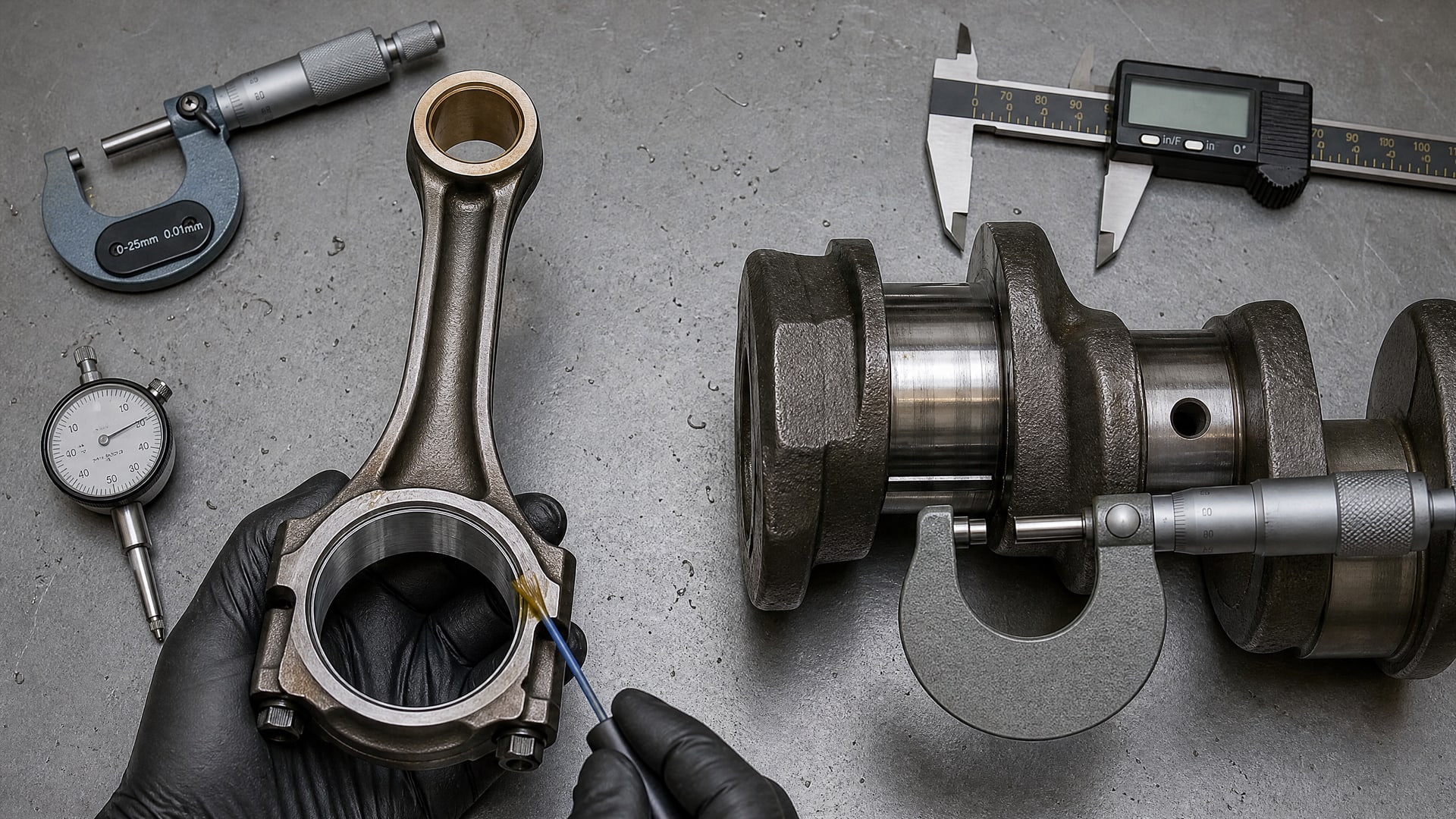

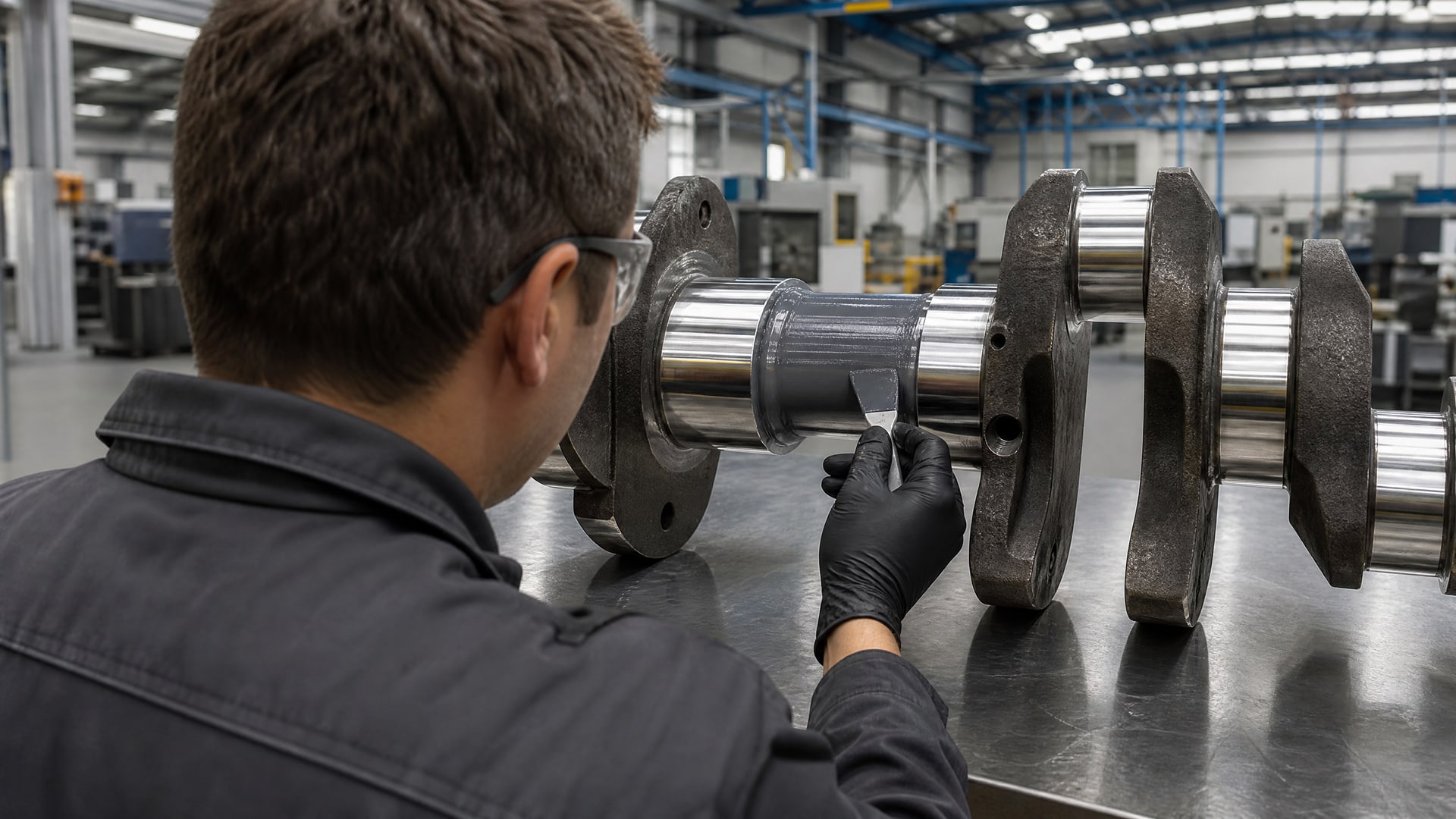

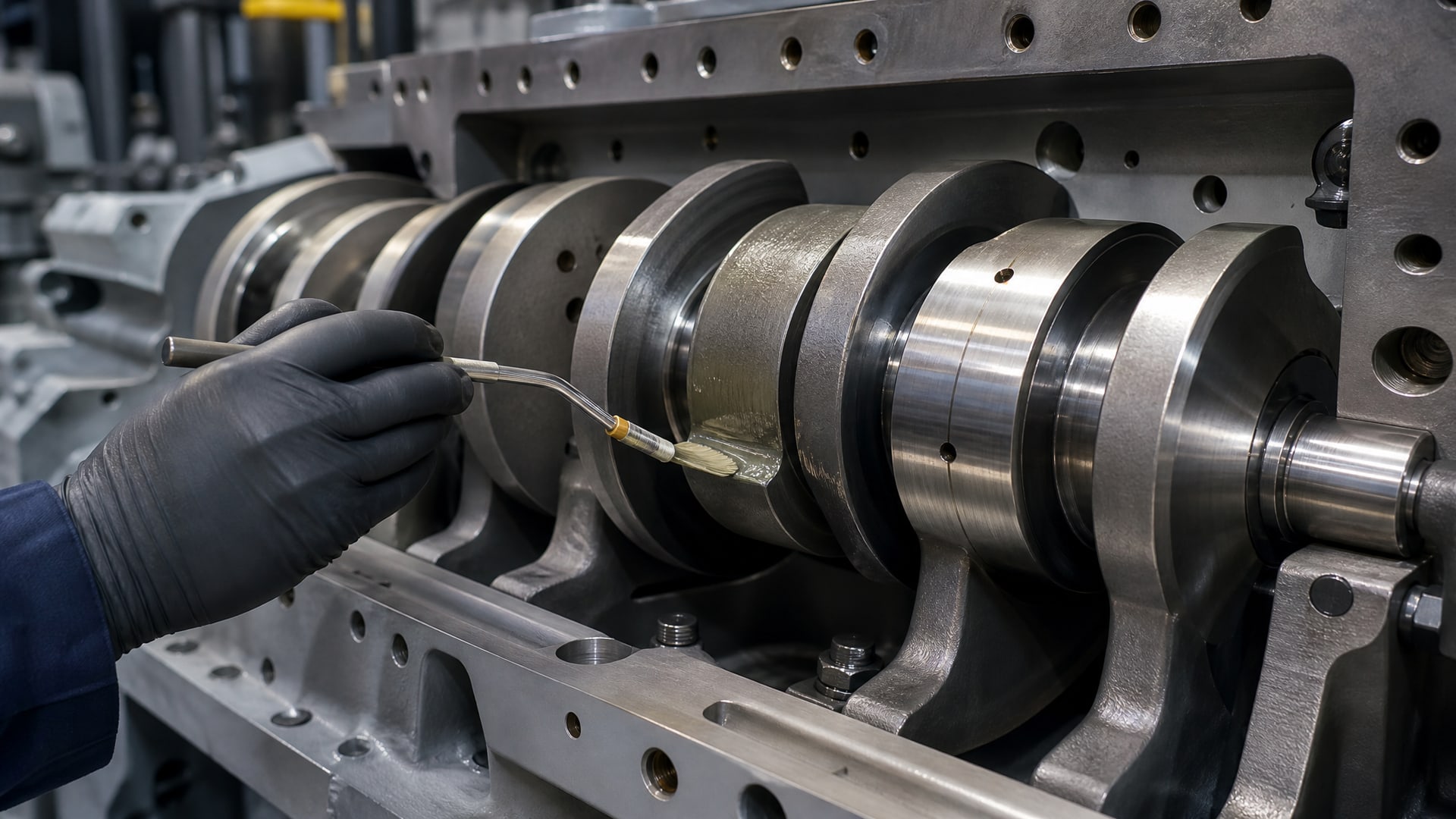

При нанесении следите за соблюдением чистоты рабочего места, рекомендуемого времени между подготовкой поверхности и нанесением (обычно 1–3 часа), а также условий сушки (часто требуется термообработка 150–200 °C после нанесения). Никогда не полагайтесь на "примерно так" при толщине или шероховатости: измеряйте толщину слоя на 5–7 точках детали (приборы типа ЭВТ-02 или аналоги), проверяйте адгезию по ГОСТ 9.302-88 (обычно делается сетчатое надрезание или отслаивание полосой). После нанесения покрытие контролируйте до установки, потому что качество слоя напрямую влияет на ресурс узла, и если брак обнаружится после сборки двигателя, переделка обойдется в десятки раз дороже.

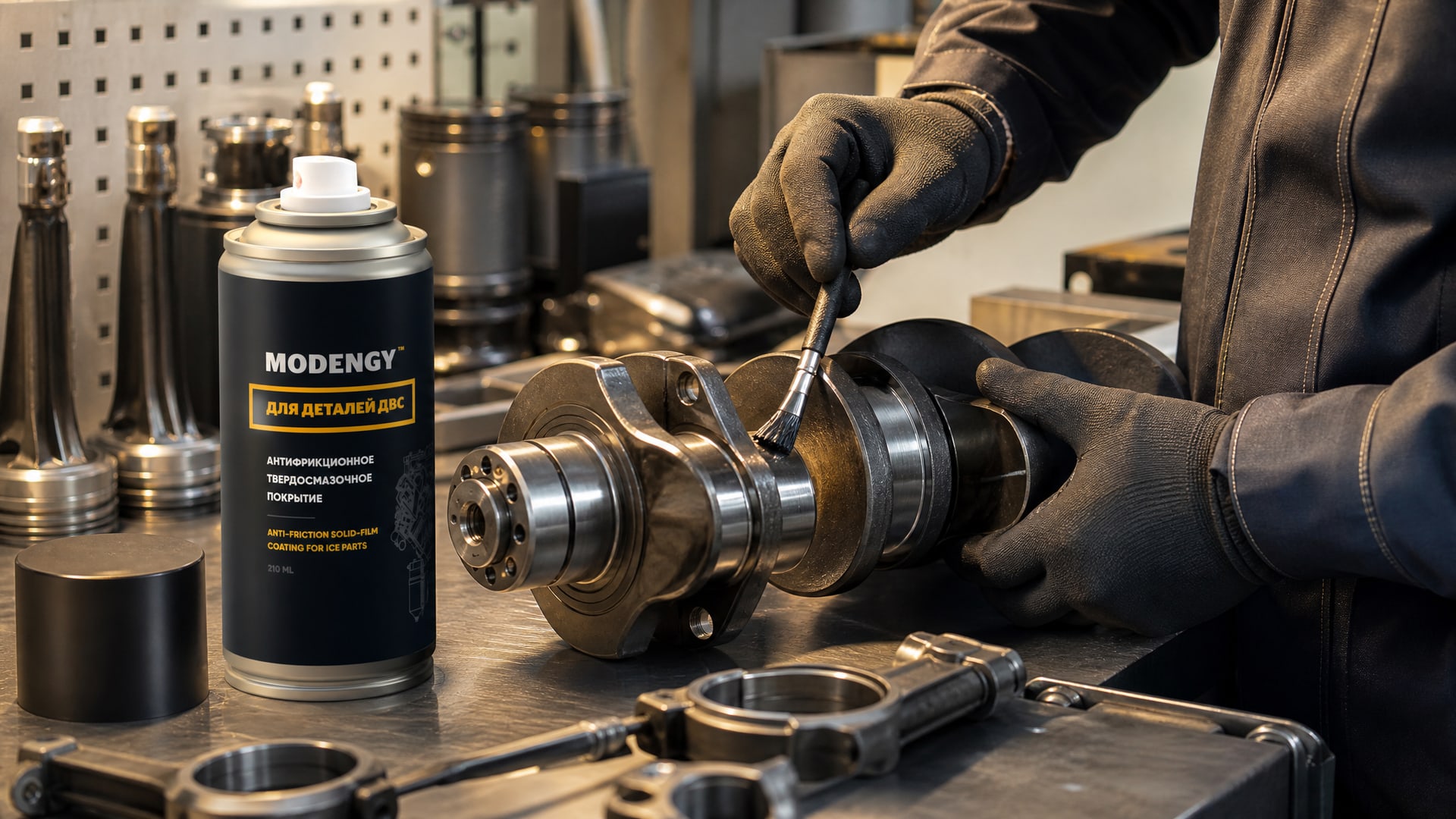

Проблема недостаточной смазки в узле коленвал-втулка возникает не только при эксплуатационных сбоях, но и при холодных пусках, когда масло загустевает. Снижение коэффициента трения и пресечение микрозадиров - главные задачи, которые решают твердосмазочные покрытия. Для снижения трения и износа, а также предотвращения задиров и закусывания деталей двигателя, таких как коленвал и втулки, рекомендуется использовать антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС. Этот подход позволяет увеличить ресурс узла и обеспечить запас прочности в аварийных ситуациях.
Часто задаваемые вопросы
Чем отличается твердосмазочное покрытие от гальванического серебрения на коленвале?
Гальваническое серебрение защищает от окисления и обеспечивает электропроводимость, но почти не влияет на коэффициент трения. Твердосмазочное покрытие содержит микрочастицы молибдена или графита, которые снижают трение в 2–3 раза, что критично при сухом контакте или недостаточной смазке. Оба покрытия могут применяться на одной детали для разных функций.
Какая толщина антифрикционного покрытия оптимальна для втулки коленвала?
Рекомендуемый диапазон -15–50 мкм в зависимости от нагрузки и материала втулки. При давлении 150–250 МПа выбирают 20–30 мкм; при 300 МПа и выше -30–50 мкм. Слой тоньше 15 мкм не дает ресурса, толще 50 мкм нарушает геометрию посадки.
Как проверить качество нанесенного антифрикционного покрытия перед сборкой двигателя?
Входной контроль по ГОСТ 9.302-88 включает проверку толщины (15–50 мкм), шероховатости основания (Ra 0,4–0,8 мкм), адгезии (сетчатое надрезание или стриппинг-тест), и внешний осмотр на трещины и отслаивания. Для авиации добавляют испытания по ASTM D2625 с давлением не менее 550 МПа.
Можно ли использовать одно антифрикционное покрытие для всех типов двигателей?
Нет. Выбор зависит от режима (нагрузка, скорость, температура), материала втулки и риска сухого контакта. Авиационные покрытия, например, работают до −70…+260 °C, автомобильные - до −40…+140 °C. Универсального решения нет.
Заменяет ли антифрикционное покрытие масло в системе смазки коленвала?
Нет. Покрытие снижает трение и предотвращает задиры при недостаточной смазке, но полноценной смазки не обеспечивает. Оно - резерв, а не замена. Масло в системе остается критичным.
Заключение
Антифрикционные твердосмазочные покрытия решают задачу снижения трения и предотвращения задиров в узле коленвал-втулка за счет встроенных частиц дисульфида молибдена или графита. Они работают как страховка при холодных пусках, аварийных ситуациях и пиковых нагрузках, не заменяя при этом основную систему смазки. Выбор покрытия требует анализа режима работы (нагрузка, скорость, температура), материала втулки (медь, бронза, полимер) и нормативных требований. Практически важные параметры - шероховатость основания Ra 0,4–0,8 мкм, толщина слоя 15–50 мкм, входной контроль по ГОСТ 9.302-88 и для авиации - испытания по ASTM D2625.
При закупке фиксируйте в техническом задании конкретные требования к параметрам покрытия, запрашивайте и проверяйте испытательные протоколы, особенно для высоконагруженных и авиационных применений. Проводите входной контроль до сборки: это займет несколько часов, но спасит от дорогостоящих отказов и переделок в производстве.
