Адгезия - это не липкость в бытовом смысле, а способность молекулярных слоев покрытия и металла взаимодействовать так, чтобы образовалось прочное соединение. Без правильной подготовки поверхности никакое, даже самое дорогое покрытие, не будет держаться надежно.
Почему адгезия твердосмазочного покрытия нарушается: ошибки на этапе подготовки поверхности
Когда техник или снабженец получает жалобу, что покрытие стирается за несколько часов, первое, что проверяют - состав и вязкость самой смазки.
На самом деле проблема лежит на поверхности металла. Стандарты ISO 8504-1, ISO 8501 и ISO 8503 прямо указывают: цель подготовки - удалить вредные загрязнения (масла, смазки, соль, ржавчину, окалину) и обеспечить профиль поверхности, на который покрытие будет сцепляться механически и химически.
Самая распространенная ошибка - использование одного только обезжиривания. Растворитель или моющий раствор удалят масло, но оставят микротрещины окислов, кристаллы солей (особенно если металл хранился во влажной среде) и участки с недостаточной шероховатостью. Такая поверхность визуально кажется чистой, но покрытие будет держаться нестабильно: одни участки хорошо, другие отслаиваются. Результат - неравномерный износ и быстрое отслоение в местах, где контакт был слабым.
Вторая ошибка - ручная зачистка щетками или наждачной бумагой вместо абразивоструйной очистки. Ручной метод удаляет видимую окалину, но не достигает необходимой степени очистки и не создает равномерный профиль поверхности. В материалах по адгезии фигурирует диапазон Ra (среднее арифметическое отклонение профиля) примерно 2,5–6,3 мкм как необходимый минимум для механического зацепления покрытия со сталью. Ручная обработка редко достигает этого уровня стабильно.
Третья ошибка - игнорирование времени между подготовкой и нанесением. Стандарты для металлических конструкций устанавливают максимальный интервал 12 часов между подготовкой поверхности и нанесением покрытия. За это время чистый металл вновь окисляется, особенно во влажном климате, и поверхность теряет способность к полноценной адгезии. Если работа прерывается, если детали хранятся перед обработкой или если нанесение перенесено на следующий день - адгезия гарантированно ухудшится.
Как правильно подготовить поверхность стали к нанесению твердосмазочного покрытия
Правильная подготовка - это не один шаг, а четко упорядоченный процесс.
Стандарт ISO 8504-1 определяет методы подготовки, в которых учтены уровень загрязнения и требуемый результат. Для твердосмазочных покрытий, которые работают при трении и динамических нагрузках, нужна абразивоструйная очистка, а не только химическая.
Шаг 1: Обезжиривание. Удалите все масла, смазки и органические загрязнения щелочным раствором или растворителем. Даже микроскопический слой масла создает барьер между металлом и будущим покрытием. После промывки обезжиривателем тщательно высушите поверхность - остатки влаги также ухудшают адгезию.
Шаг 2: Абразивоструйная очистка. Используйте абразивный материал (электрокорунд, гарнет или аналогичный) и давление, необходимое для достижения степени Sa 2.5 или лучше Sa 3 по ISO 8501-1. Буквально это означает, что 95% поверхности светлая, без видимой старой краски, окалины или ржавчины. Sa 2.5 считается компромиссом между качеством и стоимостью процесса; Sa 3 - максимальная готовность, гарантирующая адгезию в критичных случаях.
Шаг 3: Проверка шероховатости. Профиль поверхности измеряют профилометром и проверяют, что значение Ra укладывается в диапазон 2,5–6,3 мкм. Слишком гладкая поверхность не даст механического зацепления; слишком грубая может привести к неравномерности слоя и пустотам. Абразивная очистка обычно дает правильный профиль автоматически, если ее провести на нужном давлении.
Шаг 4: Удаление остатков абразива и пыли. После очистки поверхность покрыта абразивной пылью. Ее нужно полностью убрать: протереть чистой безворсовой салфеткой, продуть сжатым воздухом (без влаги и масла из компрессора) или промыть дистиллированной водой. Остатки абразива играют роль третьего тела при трении и ухудшают адгезию.
Шаг 5: Фосфатирование (для обычной стали, опционально для нержавеющей). Для конструкционной стали фосфатирование - не обязательный шаг, но оно заметно повышает ресурс покрытия и его коррозионную стойкость. Фосфатная пленка создает механический и химический якорь, на который покрытие сцепляется прочнее. Если технология допускает, стоит добавить фосфатирование - это низкозатратный способ получить дополнительные месяцы или годы ресурса.
Шаг 6: Сразу же наносите покрытие. После завершения подготовки начинайте нанесение без задержек. Если прошло больше нескольких часов, особенно во влажных условиях, повторите промывку и сушку. 12 часов - это максимум; реально желательно уложиться в 2-3 часа.
Особые требования для нержавеющей стали: почему гладкость металла не гарантирует адгезию
Нержавеющая сталь имеет парадоксальное свойство: она коррозионно стойка из-за плотной оксидной пленки, но эта же пленка препятствует адгезии твердосмазочного покрытия.
Гладкость и химическая инертность нержавейки создают иллюзию, что подготовка не требуется. На деле это не так.
Для нержавеющей стали типов AISI 304, AISI 316 и аналогичных стандарты и процессные бюллетени требуют специальной подготовки. Начните с обезжиривания, как описано выше. Затем проведите абразивную обработку - для нержавейки часто используют более щадящий абразив (например, оксид алюминия средней зернистости), но степень очистки остается той же: Sa 2.5. После этого обязательна пассивация - обработка раствором, который удаляет остатки железа (которое могло попасть на поверхность при абразивной обработке) и восстанавливает защитную оксидную пленку нержавейки.
В некоторых случаях (если адгезия критична или покрытие работает при очень высоких нагрузках) применяют химическое травление нержавейки - обработку раствором фторида железа или похожими средствами. Это создает микроскопическую шероховатость и улучшает смачивание поверхности последующим покрытием. Травление требует опыта (нужно контролировать время и концентрацию), но эффект заметный: адгезия скачет, долговечность растет.
После травления или пассивации нержавейку тоже важно немедленно высушить и перейти к нанесению покрытия. Промежуток времени здесь еще критичнее, чем для обычной стали, потому что в условиях влажности нержавейка быстро теряет готовность поверхности.
Контроль адгезии: как проверить качество подготовки перед нанесением
Полагаться на визуальный осмотр опасно.

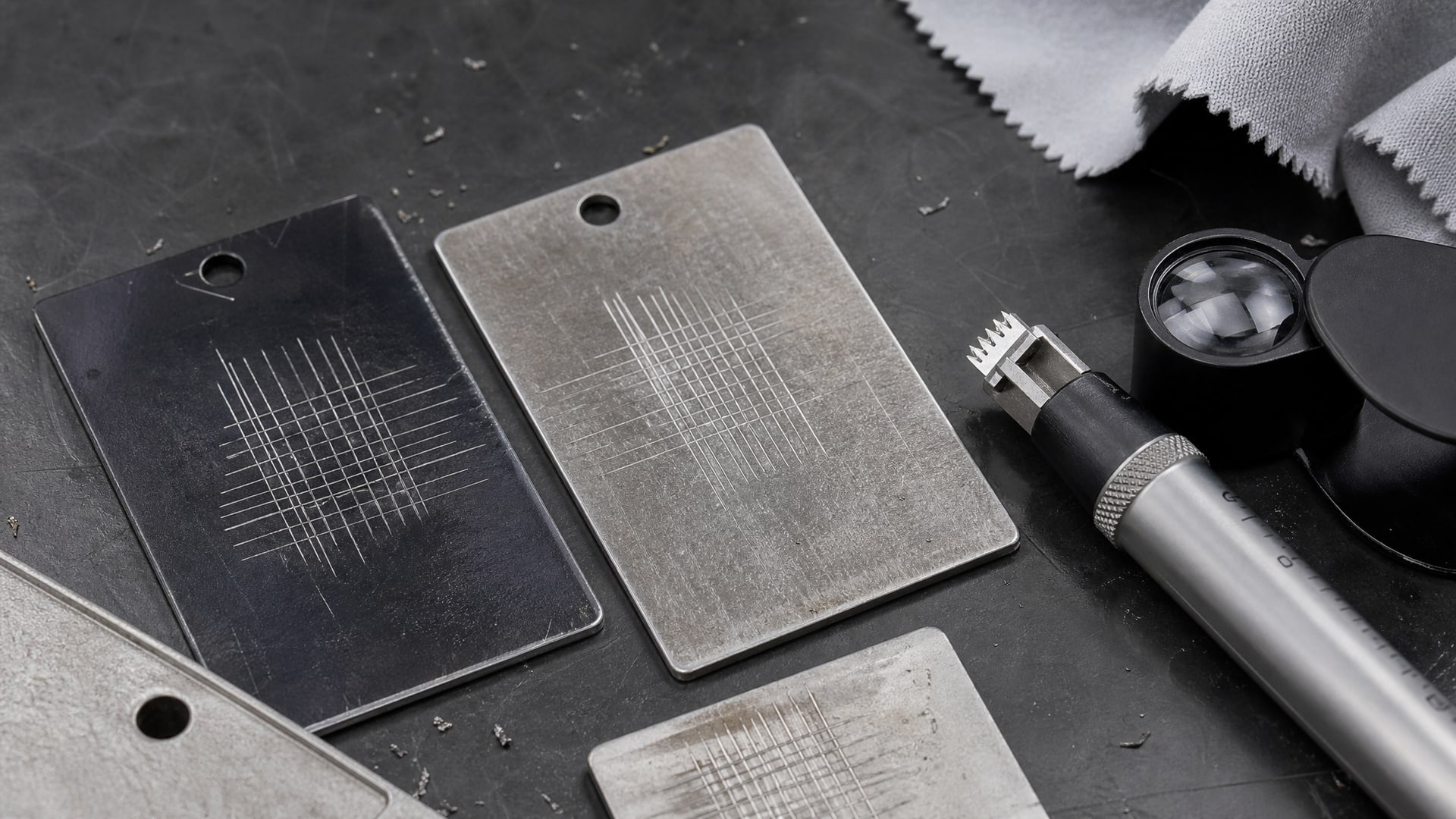

Стандарты ISO 4624:2023 и ISO 2409 предоставляют проверенные методы испытания адгезии. Наиболее практичный для производства - решетчатая насечка (cross-hatch) по ISO 2409: наносят сеточку параллельных линий на поверхность, покрытую уже слоем материала, и затем проверяют, не осыпается ли покрытие. Результат - число от 0 до 5, где 5 - идеальная адгезия, 0 - отслаивание.
Более точный метод - pull-off test (отрыв) по ISO 4624. На поверхность приклеивают специальный стальной цилиндр, и прибор постепенно увеличивает силу отрыва, пока покрытие не оторвется. Значение в МПа показывает реальную прочность сцепления. Для критичных применений этот тест дает достоверные данные: если адгезия ниже определенного порога, покрытие гарантированно отслоится в работе.
Для массового производства и линий с большим потоком используют критерии ISO 16276-1 и ISO 16276-2, которые описывают, как принимать партию деталей на основе выборочных испытаний адгезии.
Роль климата и технологии нанесения в сохранении адгезии
Даже если подготовка была идеальна, неправильный климат и неправильный режим нанесения разрушат результат.
Температура металла должна быть выше точки росы как минимум на 3°C. Если наносить покрытие на холодный металл во влажном воздухе, на поверхности конденсируется роса, и покрытие будет лежать на пленке влаги, а не на металле. Такое покрытие отслоится.
Температура нанесения обычно указана в технических данных конкретного материала. Для большинства твердосмазочных покрытий это диапазон 15-25°C при влажности не более 85%. Соблюдение этих условий критично.
Режим отверждения (время и температура) тоже влияет на адгезию. Если покрытие полимеризуется слишком быстро (из-за жары или неправильного ускорителя), оно может сформироваться неравномерно, с микротрещинами. Если отверждение идет слишком медленно, остатки растворителя или недостаточно прореагировавшие компоненты ослабляют связь с подложкой. Следуйте рекомендациям изготовителя покрытия по времени и температуре отверждения.
Почему твердые смазки в линейке MODENGY требуют столь тщательной подготовки
Твердосмазочные покрытия работают в режимах, где обычные масла и пластичные смазки неэффективны: при высоких температурах, в вакууме, при интенсивном трении.
Покрытие наносится тонкой пленкой (обычно 5-25 микрон), и эта пленка должна быть крепко прикреплена к металлу, чтобы в процессе трения не отслаивалась. Если адгезия слабая, пленка будет выкалываться кусочками, оставляя незащищенный металл, который начинает окисляться и изнашиваться. Именно так выглядит «стирание за несколько часов»: это не естественный износ смазки, а ее отслоение в результате плохого контакта с подложкой.
Когда твердосмазочное покрытие MODENGY не обеспечивает достаточную адгезию, речь почти всегда идет о предварительной обработке, а не о самом материале. Проверьте: была ли проведена абразивоструйная очистка до Sa 2.5, правильный ли профиль поверхности (Ra в диапазоне 2,5–6,3 мкм), были ли полностью удалены остатки абразива, соблюдались ли климатические условия нанесения. Если все эти пункты выполнены и адгезия по-прежнему недостаточна, можно рассмотреть использование специального очистителя-активатора перед нанесением - такие средства восстанавливают активность поверхности даже если прошло некоторое время с момента подготовки, и заметно повышают сцепление. Очиститель-активатор MODENGY специально разработан для этих целей на основе растворителей, которые не только очищают, но и активируют поверхность нержавеющей и конструкционной стали, улучшая взаимодействие между металлом и смазочным слоем.
Часто задаваемые вопросы
Почему рекомендуют абразивоструйную очистку, если визуально поверхность выглядит чистой после обезжиривания?
Визуально чистая поверхность может содержать микроскопические слои окислов, солей и остатки органики, которые невидимы глазу, но блокируют адгезию. Абразивоструйная очистка удаляет эти слои и одновременно создает микропрофиль поверхности (Ra 2,5–6,3 мкм), который обеспечивает механическое зацепление покрытия. Без этого зацепления молекулярное взаимодействие будет неполным, и покрытие отслоится при первых нагрузках.
Как долго может ждать подготовленная поверхность перед нанесением покрытия?
Максимальный рекомендуемый интервал -12 часов, но лучше уложиться в 2-3 часа. За это время металл вновь окисляется, особенно во влажной среде, и готовность поверхности деградирует. Если промежуток превышен, повторите промывку и сушку перед нанесением.
Нужно ли фосфатирование для обычной стали перед твердосмазочным покрытием?
Фосфатирование не обязательно, но оно заметно улучшает ресурс покрытия и его коррозионную стойкость, создавая дополнительный химический якорь. Если условия работы жесткие (высокие нагрузки, агрессивная среда, вибрация), фосфатирование стоит добавить.
Чем отличается подготовка нержавейки от обычной стали?
Для нержавейки обязательны дополнительные шаги: пассивация после абразивной очистки и в критичных случаях - химическое травление. Это нужно, потому что защитная оксидная пленка нержавейки, хотя и коррозионно стойка, препятствует адгезии покрытия. Пассивация восстанавливает эту пленку в активном состоянии.
Что делать, если покрытие все равно отслаивается после правильной подготовки?
Проверьте климатические условия нанесения (температуру и влажность), режим отверждения и наличие загрязнений между подготовкой и нанесением. Если все правильно, рассмотрите применение активирующего агента перед нанесением - это восстановит активность поверхности и улучшит адгезию даже если с момента подготовки прошло время.
Заключение
Твердосмазочное покрытие стирается за несколько часов в большинстве случаев потому, что нарушена адгезия между слоем и металлом, а не потому, что материал плохого качества. Ошибки подготовки поверхности - неполное обезжиривание, отсутствие абразивной очистки, игнорирование профиля шероховатости, задержка между подготовкой и нанесением, неправильный климат - разрушают даже лучшие покрытия.
Чтобы обеспечить долговечность твердосмазочного покрытия, соблюдайте стандартную последовательность: обезжиривание, абразивоструйная очистка до Sa 2.5 или Sa 3, проверка шероховатости в диапазоне Ra 2,5–6,3 мкм, удаление всех остатков абразива, при необходимости фосфатирование, и немедленное нанесение в правильных климатических условиях. Для нержавейки добавьте пассивацию и при необходимости химическое травление. Проверяйте адгезию инструментальными методами (решетчатая насечка, pull-off test), а не только визуально.
Начните с аудита вашего технологического процесса подготовки: измерьте профиль поверхности, проверьте чистоту и время, прошедшее между подготовкой и нанесением. Поправка даже одного из этих пунктов часто решает проблему быстрого отслоения покрытия и дает добавочные месяцы или годы ресурса.
