В этой статье разберем, почему комбинация молибденового и графитового компонентов стала стандартом для высокофорсированных авиационных двигателей, как работают такие покрытия на практике, и на каких этапах выбора решения нужно обратить внимание инженерам и закупщикам.

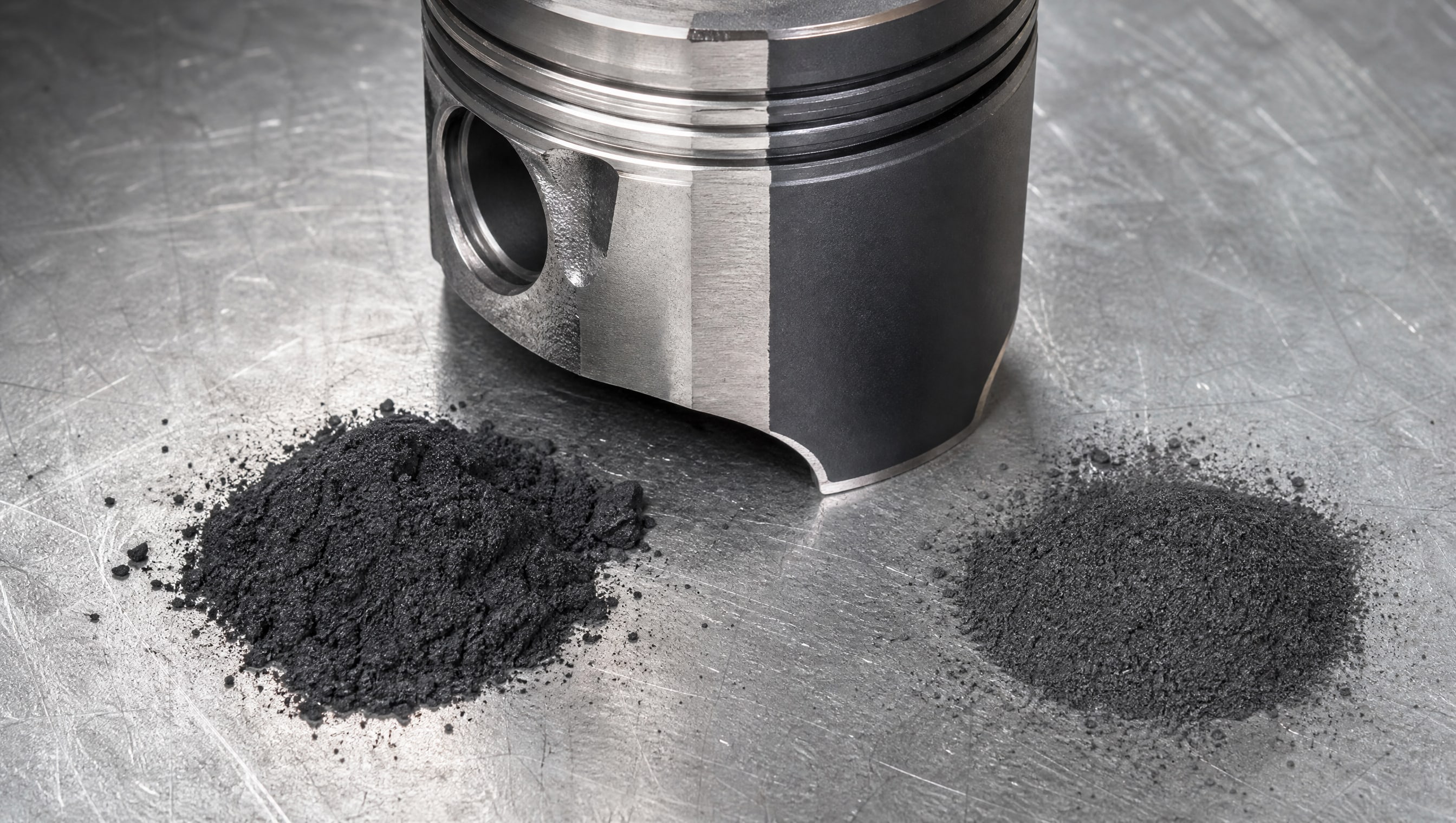

Слоистая структура MoS₂ и графита: как работает двойная система защиты
Дисульфид молибдена и графит принадлежат к одному классу материалов - слоистым твердым смазкам.
Их частицы состоят из слабо связанных слоев, которые легко скользят друг относительно друга. Когда такой материал нанесен тонкой пленкой на поршень, он образует приповерхностный слой, снижающий прямой контакт металл-металл.
Однако это не означает, что MoS₂ и графит взаимозаменяемы. MoS₂ обеспечивает более низкий коэффициент трения из-за особенностей кристаллической решетки и показывает наибольшую эффективность при низких температурах и высоких давлениях. Графит, напротив, лучше работает в горячих условиях и при длительном контакте с маслом. Вместе они создают комбинированную защиту: MoS₂ берет на себя пиковые нагрузки при холодном пуске и ускорении, а графит обеспечивает стабильность в установившихся режимах с повышенной температурой.
Такая система особенно важна для авиационных двигателей, где температура в цилиндре может колебаться от минус 70 градусов Цельсия на взлете на высоте до плюс 260 градусов Цельсия под нагрузкой. Каждый из компонентов держит свой участок диапазона, что обеспечивает непрерывную защиту по всему спектру работы.
Параметры и испытания: цифры, на которые стоит смотреть
Выбирая твердосмазочное покрытие для поршня авиадвигателя, нельзя ограничиться одной цифрой коэффициента трения.
Вот полный набор параметров, которые нужно проверить:
Коэффициент трения и температурный диапазон. Для комбинированных систем графит + MoS₂ заявляется коэффициент трения от 0,03 в критических условиях. В испытаниях на нагрузках от 50 до 450 Ньютонов трехкомпонентные системы (полиамидимид + графит + молибден) показали устойчивый коэффициент 0,10-0,12, то есть на два порядка ниже, чем контакт голого металла. Рабочий диапазон температур - от минус 70 до плюс 260 градусов Цельсия - это стандарт для авиационных применений.
Несущая способность. По методу ASTM D2625 (испытание на четырехшаровом приборе) такие покрытия достигают 12 500 Ньютонов. Это означает, что покрытие выдерживает локальные пиковые нагрузки без задира, что критично для поршневых узлов при резких изменениях мощности.
Адгезия к металлу. Частицы MoS₂ и графита держатся на поршне благодаря полимерному связующему (чаще всего это полиамидимиды или полиэфиры). Высокая адгезия означает, что покрытие не отслаивается и не забивает масляные каналы и зазоры.
Совместимость с моторным маслом. Авиационные двигатели работают с минеральными и синтетическими маслами специального состава. Покрытие должно быть устойчиво к маслу, то есть не размягчаться и не вымываться в процессе работы. Это испытывается методом длительного контакта образца с маслом при рабочей температуре.
Скептицизм к просто названному коэффициенту трения - залог правильного выбора. Одно покрытие может показать 0,03 только при узком диапазоне нагрузок и температур, а другое даст 0,10-0,12, но при этом работать стабильнее во всех режимах полета.
Практические преимущества в авиационных двигателях
Экспертная практика показывает, что твердосмазочные покрытия MoS₂ + графит решают три главные задачи в авиационных поршневых двигателях.
Защита при масляном голодании и граничном трении. Во время холодного пуска, особенно на высотах с низкой температурой, масло еще не достигло критических узлов, или его вязкость настолько высока, что пленка масла разрывается под нагрузкой. В такие моменты металлические поверхности входят в прямой контакт - возникает граничное трение. MoS₂ создает защитный слой, разделяющий поверхности и предотвращающий задир и прихват. Измерения показывают снижение коэффициента трения в сопряжении поршень-цилиндр на 60-85% именно в режиме граничной смазки.
Облегчение приработки новых деталей. Поршни авиадвигателей после сборки требуют периода приработки: микронеровности на поверхности сглаживаются, формируется рабочий зазор. При этом трение максимально, и риск задира высок. Твердосмазочное покрытие сокращает этот период и предотвращает локальные перегревы, которые могут привести к прихвату или заеданию.
Снижение потерь на трение и расширение ресурса двигателя. Применение антифрикционных твердосмазочных покрытий позволяет снизить потери на трение в 5 раз по сравнению с непокрытыми деталями. Как следствие, повышается ресурс высокофорсированного двигателя. В долгосрочной перспективе это особенно важно для авиационных силовых установок, где каждый час работы документируется и ресурс между капитальными ремонтами критичен.
Дополнительный эффект - снижение шума и вибрации за счет более плавной работы поршня. Авиационные двигатели, где применяются такие покрытия, работают заметно мягче и тише.
Выбор между MoS₂, графитом и комбинированными системами
На рынке встречаются три типа твердосмазочных покрытий для поршней: на основе только MoS₂, только графита и комбинированные (графит + MoS₂).
Монокомпонентные системы MoS₂. Дают минимальный коэффициент трения, особенно при низких температурах и пиковых нагрузках. Но при длительной работе в горячих режимах, когда температура цилиндра приближается к верхнему пределу, эффективность падает. Для авиационных двигателей часто недостаточно.
Монокомпонентные графитовые покрытия. Стабильнее при высоких температурах и лучше переносят длительное воздействие масла. Но при холодном пуске и пиковых нагрузках коэффициент трения выше, чем у молибденовых систем. Ресурс может быть ниже, если двигатель испытывает резкие скачки мощности.
Комбинированные системы графит + MoS₂. Показывают синергетический эффект: стабильный коэффициент трения по всему диапазону температур и нагрузок, высокую несущую способность (12 500 Н по ASTM D2625) и хорошую совместимость с маслом. Для авиации это оптимальный выбор, так как охватывают весь спектр условий от взлета на высоте до крейсера и снижения.
Совет инженера: если в техническом задании указана необходимость работы при температурах ниже нуля и выше 200 градусов Цельсия, выбирайте комбинированные системы. Они дороже монокомпонентных, но ресурс окупает разницу.

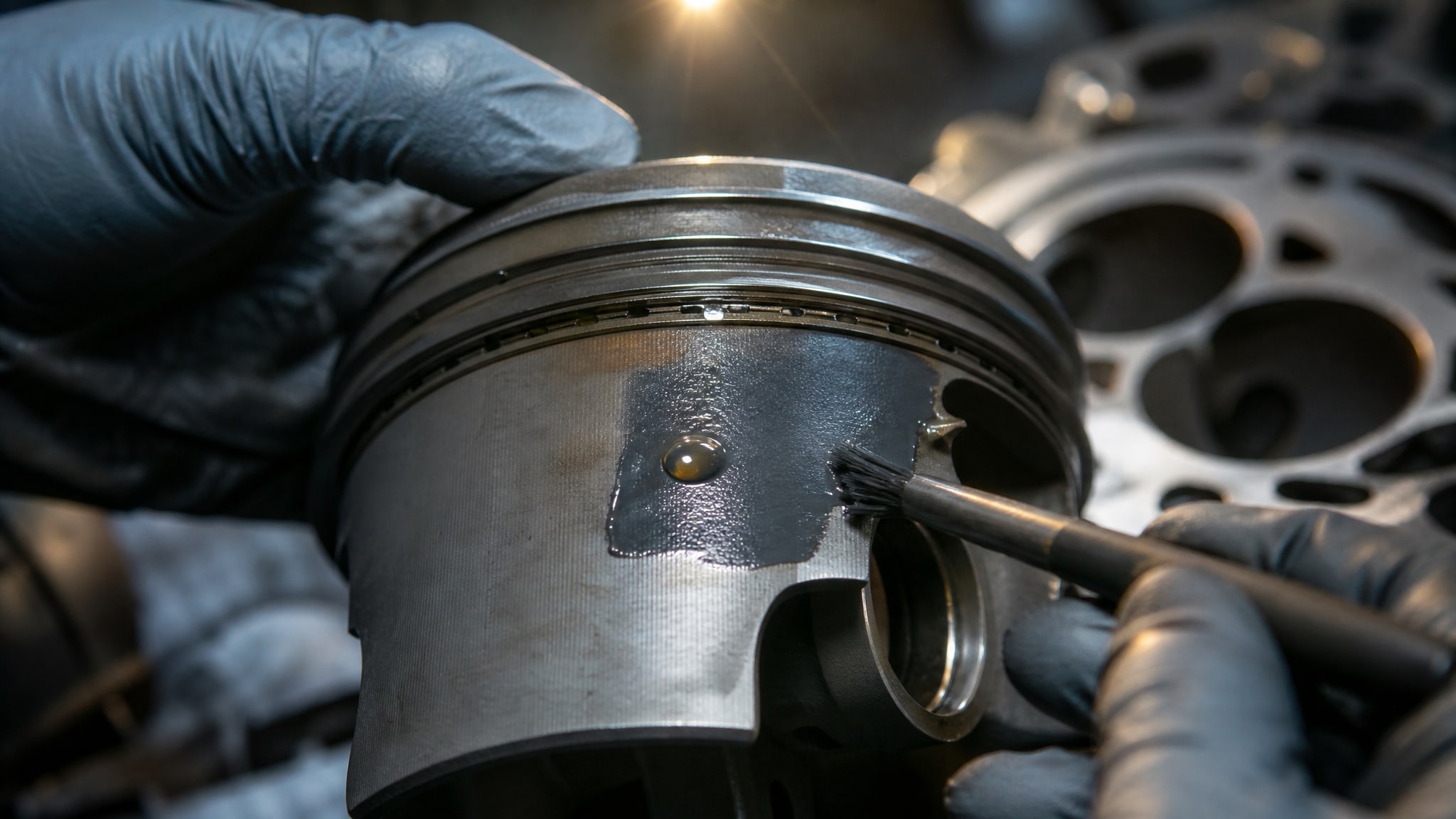

Адгезия и совместимость с системой смазки двигателя
Покрытие нанесено на поршень, но работает оно не в вакууме.
Вокруг циркулирует масло, на поверхность действуют циклические нагрузки, температура колеблется. Если покрытие плохо прилипает к металлу или несовместимо с маслом, оно отслаивается, забивает масляные каналы, попадает в сетки фильтра.
Адгезия. Частицы MoS₂ и графита удерживаются на поверхности полимерным связующим (обычно полиамидимидом или полиэфиром). Хорошее связующее образует с металлом прочную связь и при этом позволяет частицам смазки «работать» - то есть скользить относительно друг друга. Если связующее слишком жесткое, смазывающий эффект теряется; если слишком мягкое, покрытие вымывается.
Совместимость с маслом. Авиационные двигатели используют масла, отвечающие жестким спецификациям (например, МС-20 или синтетические аналоги). Покрытие должно быть устойчиво к этому маслу: не размягчаться, не набухать, не терять адгезию при длительном контакте. Испытание на совместимость проводится погружением образца в масло при рабочей температуре на установленное время.
Производители хороших покрытий указывают в технических данных, с какими маслами совместима система. Это не маркетинг, а гарантия: если масло будет другим (например, более агрессивным растворителем), результат может быть непредсказуемым.
Функция ресурсной смазки: когда покрытие работает без пополнения
Обычная смазка в узле подается постоянно или периодически.
Твердосмазочное покрытие на поршне - это другое. После нанесения и полимеризации оно становится частью поверхности и не пополняется автоматически. Это означает, что оно должно работать весь ресурс двигателя без перепроверки и без доливов.
Такой режим называют ресурсной смазкой. Покрытие содержит запас смазочного материала (MoS₂ и графит), который расходуется медленно, в процессе работы. Если система спроектирована правильно, покрытие служит весь межремонтный ресурс двигателя - обычно это 2000-5000 часов для авиационных поршневых двигателей в зависимости от типа.
Это преимущество перед жидкой смазкой: нет риска того, что масло протечет, окислится или будет вымыто. Недостаток: если выбран неправильный состав покрытия, отремонтировать узел быстро не получится - придется снимать поршень и наносить покрытие заново.
Часто задаваемые вопросы
Можно ли применять молибденовое покрытие вместо гальваники на авиационных поршнях?
Молибденовое (точнее, молибден-графитовое) покрытие и гальваника решают разные задачи. Гальваника (например, хромирование) создает плотный металлический слой, защищающий от коррозии и повышающий твердость поверхности. Твердосмазочное покрытие работает как граничная смазка и защита от трения. На практике часто применяют оба: сначала гальванический слой, затем твердосмазочное покрытие сверху. Для чистого молибденового покрытия вместо гальваники нужна валидация по авиационным стандартам конкретного типа двигателя.
Какой коэффициент трения считается хорошим для поршневого покрытия?
Коэффициент 0,03-0,10 при испытании по методу ASTM D2625 считается отличным результатом. Но сама по себе эта цифра без контекста неинформативна: нужно знать диапазон нагрузок, температуру испытания и методику. Хорошее покрытие показывает стабильный коэффициент трения (не скачки) по всему рабочему диапазону от минус 70 до плюс 260 градусов Цельсия и при нагрузках от 50 до 450 Ньютонов.
Чем отличается дисульфид молибдена от графита в покрытии поршня?
MoS₂ дает более низкий коэффициент трения при низких температурах и пиковых нагрузках. Графит лучше работает при высоких температурах и длительных режимах. В комбинированном покрытии они взаимодополняют друг друга: молибден берет на себя холодные пуски и ускорения, графит обеспечивает стабильность в горячих режимах крейсера. Вместе они дают синергетический эффект, невозможный для каждого компонента отдельно.
Защищает ли твердосмазочное покрытие поршень от всех видов износа?
Нет. Твердосмазочное покрытие защищает от трения и граничной смазки, предотвращает задиры и прихваты, облегчает приработку. Но оно не защищает от абразивного износа, вызванного попаданием в зазоры загрязнений, и не заменяет штатную система смазки двигателя. Покрытие работает как дополнительный уровень защиты при дефиците масла, а не как полная подстраховка.
Насколько долго служит молибденовое покрытие на авиационном поршне?
Ресурс зависит от типа двигателя, режима полета и качества нанесения покрытия. Для высокофорсированных авиационных поршневых двигателей твердосмазочные покрытия графит + MoS₂ спроектированы на 2000-5000 часов работы - это типичный межремонтный ресурс. При нормальной эксплуатации покрытие служит весь этот период без деградации, если только поршень не подвергается чрезмерному перегреву или загрязнению.
Заключение
Твердосмазочные покрытия на основе дисульфида молибдена и графита - это не замена традиционной смазки, а эволюция защиты критических узлов авиационных поршневых двигателей. Синергия двух компонентов (молибден для низких температур и пиковых нагрузок, графит для высоких температур и длительных режимов) создает надежный щит против задиров, граничного трения и масляного голодания.
Выбирая такое покрытие для авиации, смотрите не только на коэффициент трения 0,03 или 0,10, но и на полный набор параметров: температурный диапазон (минус 70 - плюс 260 градусов Цельсия), несущую способность (12 500 Н по ASTM D2625), адгезию к металлу и совместимость с маслом вашего двигателя. Проверьте техническую документацию покрытия и убедитесь, что оно прошло валидацию по авиационным стандартам конкретного типа силовой установки. Следующий шаг - свяжитесь с поставщиком, передайте ему спецификацию вашего двигателя и уточните, есть ли опыт применения покрытия именно для вашего типа поршней и режима работы.
