Функции и области применения: три подхода к покрытиям
Каждый вид покрытия решает специфический набор задач.
Серебрение и лужение относятся к электрохимическим металлическим покрытиям, область применения которых регламентирована ГОСТ 9.302-88. Этот стандарт охватывает контроль толщины, сплошности, адгезии и других параметров для оловянных и оловянных сплавов, получаемых электрохимическим способом. Главное назначение таких покрытий - обеспечить электрическую проводимость (особенно для серебрения в радиотехнике и электротехнике) и базовую защиту от коррозии.
Твердосмазочные покрытия решают совсем другую проблему. Они регламентированы стандартом ГОСТ 26802-86, который распространяется на антифрикционные порошковые материалы на основе железа для деталей узлов трения машин и механизмов. Смысл такого покрытия - физически снизить силу трения между соприкасающимися поверхностями, улучшить приработку и предотвратить задиры на парах типа «коленвал - втулка», «шейка - подшипник скольжения», «ротор - статор». Здесь главные параметры - адгезия к основе, консистентность слоя, эффективность при холодном пуске и работоспособность в указанном диапазоне температур.
Это различие в назначении сразу определяет, почему сравнение не всегда корректно. Если узел требует прежде всего электропроводности - выбирают серебрение. Если нужна защита от коррозии при умеренных нагрузках в трении - подходит лужение. Если стоит задача минимизировать износ пары трения при высоких нагрузках и избежать вымывания смазочного материала - подходит антифрикционное твердосмазочное покрытие.
Критические параметры контроля и шероховатость
Качество покрытия определяется не только толщиной, но и состоянием поверхности основы, на которую оно наносится.

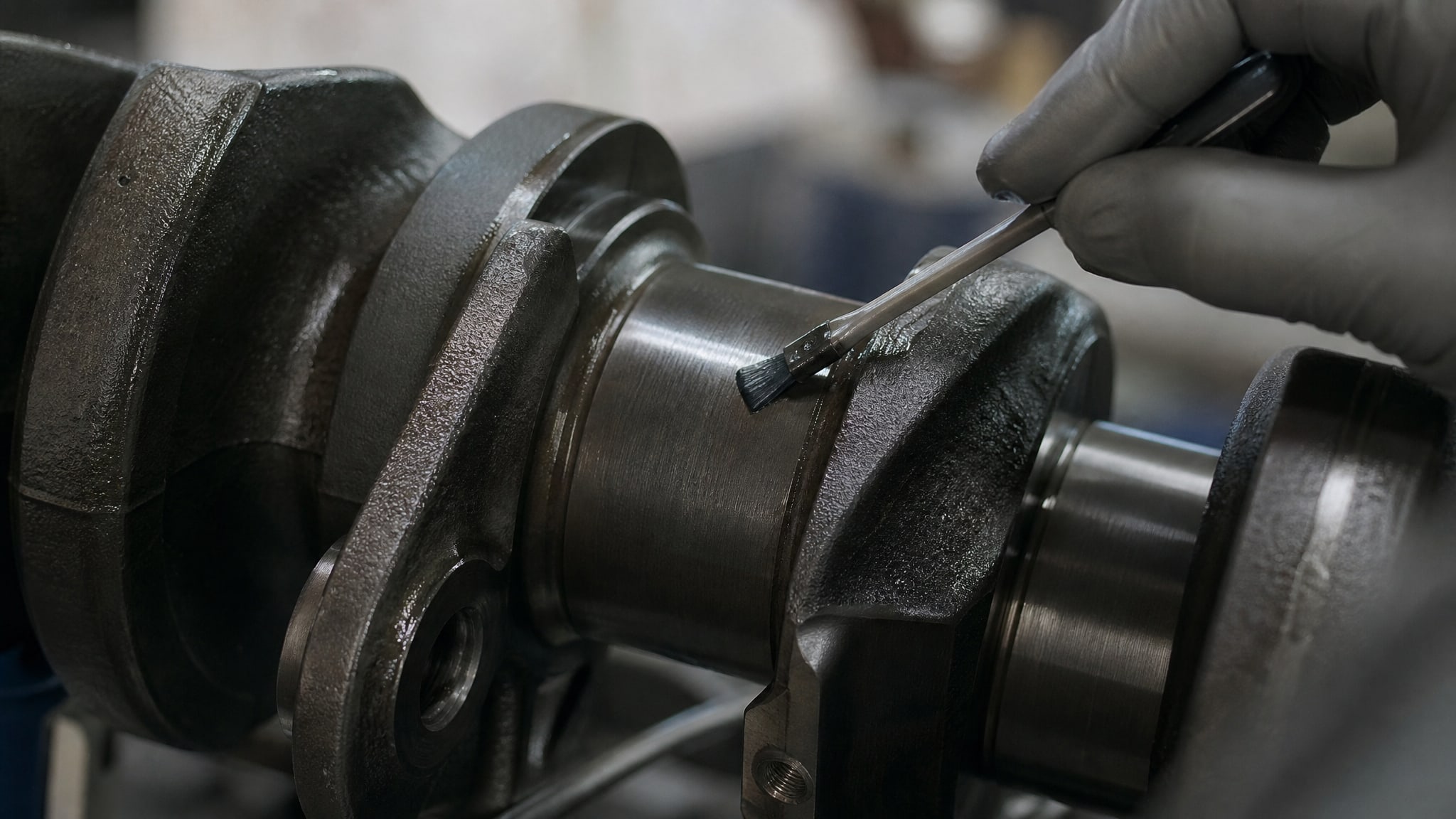

Для антифрикционных систем этот параметр имеет решающее значение. Типовой диапазон шероховатости поверхности, при которой антифрикционные покрытия демонстрируют полную эффективность, - Ra 0,4–0,8 мкм. Это значение выбрано не случайно: оно обеспечивает достаточную площадь контакта для адгезии покрытия и одновременно минимизирует микронеровности, которые могут привести к отслаиванию под нагрузкой.
Если поверхность коленвала или другой ответственной детали обработана грубее (Ra выше 1,6 мкм), риск преждевременного истирания покрытия возрастает. Если поверхность отполирована до Ra меньше 0,2 мкм, адгезия может оказаться слабой из-за малой шероховатости. Методы измерения шероховатости стандартизированы в ГОСТ 2789-73 и включены в контрольные процедуры большинства производств.
Гальванические покрытия менее требовательны к шероховатости основы, потому что их функция - защита и проводимость, а не прямое снижение трения. Однако для удобства контроля и повторяемости процесса электроосаждения серебра или олова обычно тоже поддерживают чистоту поверхности, чтобы избежать дефектов типа питтинга. Разница лишь в том, что для гальваники это требование менее жесткое, чем для антифрикционных систем.
Сравнение толщины, адгезии и методов испытания
Толщина покрытия - первый параметр, который проверяют закупщики.

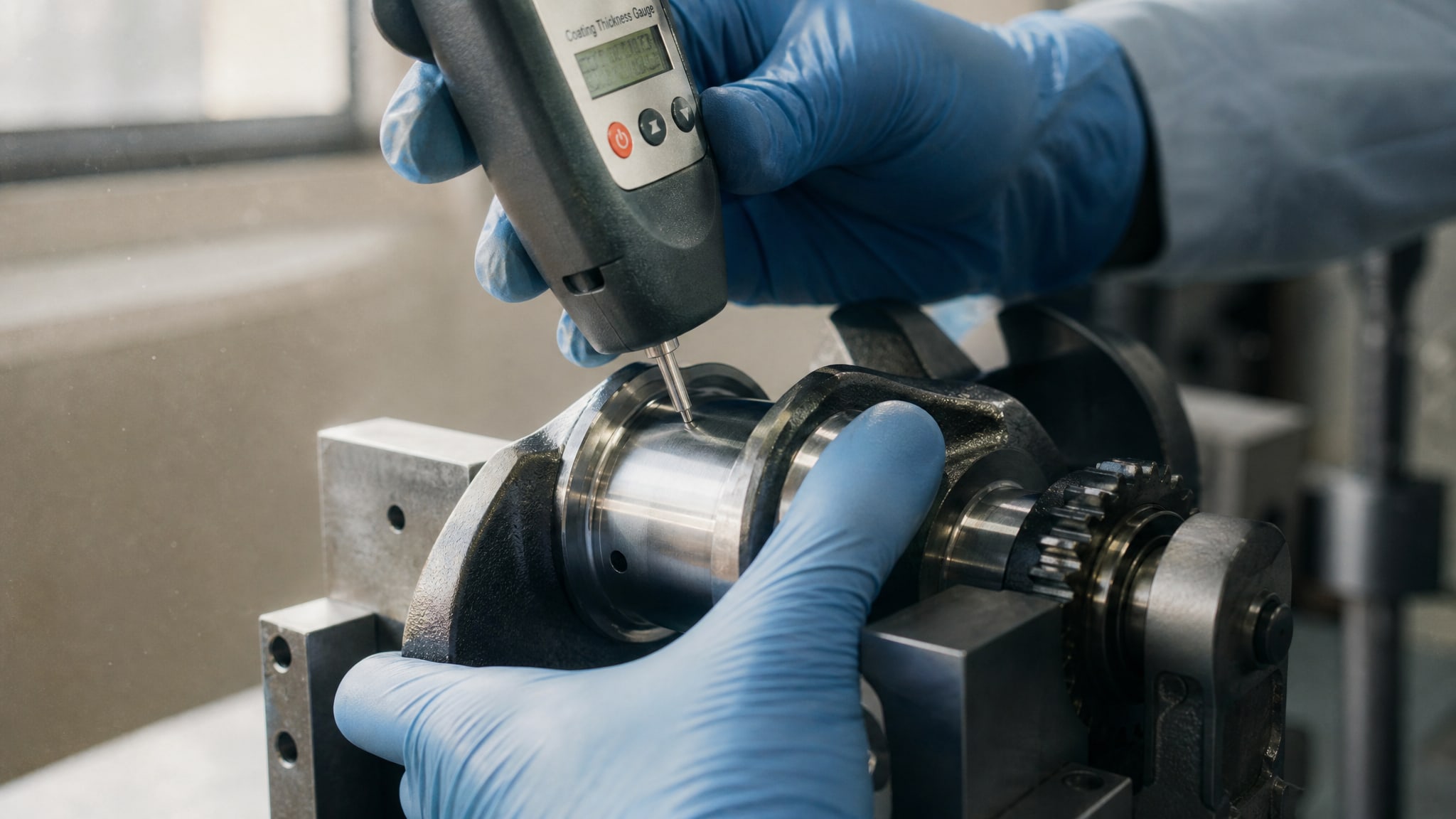

Для крепежа и стандартного крепежного электролитического покрытия в ГОСТ ISO 4042-2015 установлены значения толщины: для цинка это диапазон от 3 до 30 мкм в зависимости от назначения и условий работы. Оловянные покрытия обычно наносятся толщиной от 5 до 25 мкм, серебрение - от 2,5 до 10 мкм для контактных применений.
Антифрикционные твердосмазочные покрытия наносятся тонким, контролируемым слоем - эффективная толщина работающего слоя часто составляет 20–50 мкм. Здесь важно различие: дополнительный слой не означает лучше. Слишком толстое твердосмазочное покрытие может начать отслаиваться из-за напряжений в самом покрытии; слишком тонкое не обеспечит достаточной смазывающей пленки. Оптимальность определяется расчетом адгезии и тестированием на узле в реальных условиях.
Контроль адгезии для гальванических покрытий выполняется по стандартизированным методам испытания - обычно это механический отрыв (ISO 4624) или царапание (ГОСТ 9.301). Для твердосмазочных покрытий адгезия проверяется похожим образом, но дополнительно требуется оценка устойчивости к фреттингу (вибрационному износу) и вымыванию масла в условиях работы узла. Метод контроля покрытий, включая гармонизацию с ISO-стандартами, описан в ГОСТ 9.302-88, который охватывает как металлические, так и неметаллические неорганические покрытия.
Температурные и механические требования для коленвалов и авиадвигателей
Коленвал автомобильного двигателя работает в диапазоне температур от минус 30–40 °C при холодном пуске до плюс 100–120 °C в установившемся режиме.
Дополнительно на него действуют циклические нагрузки (изгиб, кручение) и знакопеременные напряжения. Серебрение и лужение стабильны в этом диапазоне, но их антифрикционные свойства не оптимизированы: они обеспечивают проводимость и базовую защиту, но не снижают трение активно.

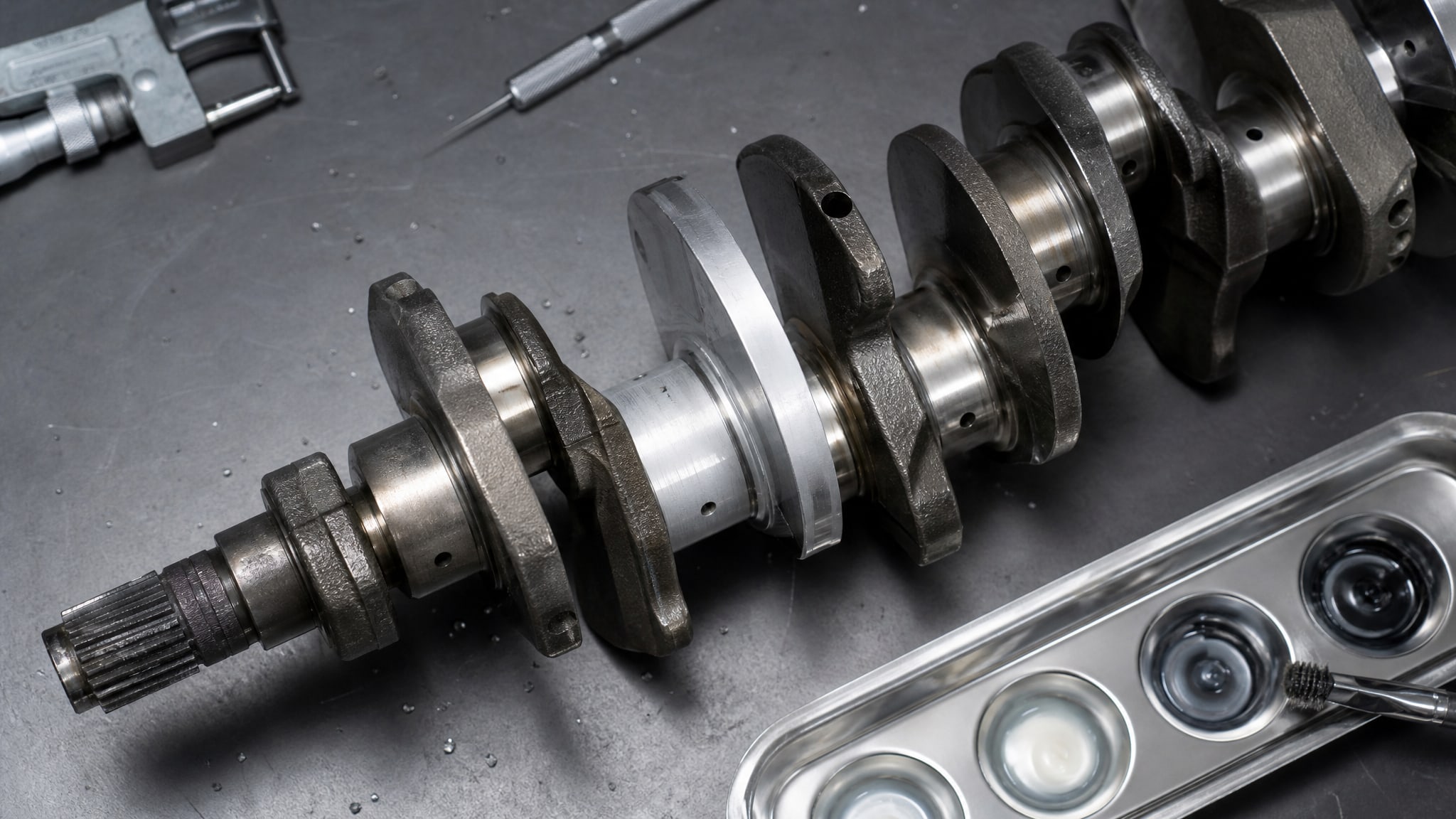

Для коленвалов, где требуется минимизация потерь мощности на трение в парах скольжения, применяют именно твердосмазочные покрытия. Снижение для деталей ДВС достигается благодаря тому, что такие покрытия содержат твердые смазывающие компоненты, которые работают во время холодного пуска, когда жидкая смазка еще не разогрета до рабочей вязкости. На снижение трения и износа в парах трения, таких как коленвал-втулка, могут применяться антифрикционные твердосмазочные покрытия, например, MODENGY Для деталей ДВС, которые обеспечивают защиту при пусках и переходных режимах.
В авиадвигателях требования еще жестче. Рабочие температуры поверхностей узлов трения могут достигать 150–200 °C и выше. Гальванические покрытия начинают терять стабильность: серебрение мягко, может местно окисляться, лужение становится более хрупким. Твердосмазочные системы, спроектированные для высокотемпературного применения, сохраняют смазывающую пленку даже при таких условиях. Контроль такого покрытия выполняется по расширенным требованиям к адгезии и температурной стойкости - обычно включаются тесты на ударное воздействие, цикловое нагревание и испытание в условиях, близких к эксплуатационным. Антифрикционные твердосмазочные покрытия линейки MODENGY предлагают широкий спектр решений для различных узлов трения, включая те, что работают в условиях высоких нагрузок и температур, характерных для авиадвигателей.
Когда твердосмазочное покрытие может заменить серебрение или лужение
Прямая замена возможна только при соблюдении нескольких условий одновременно.

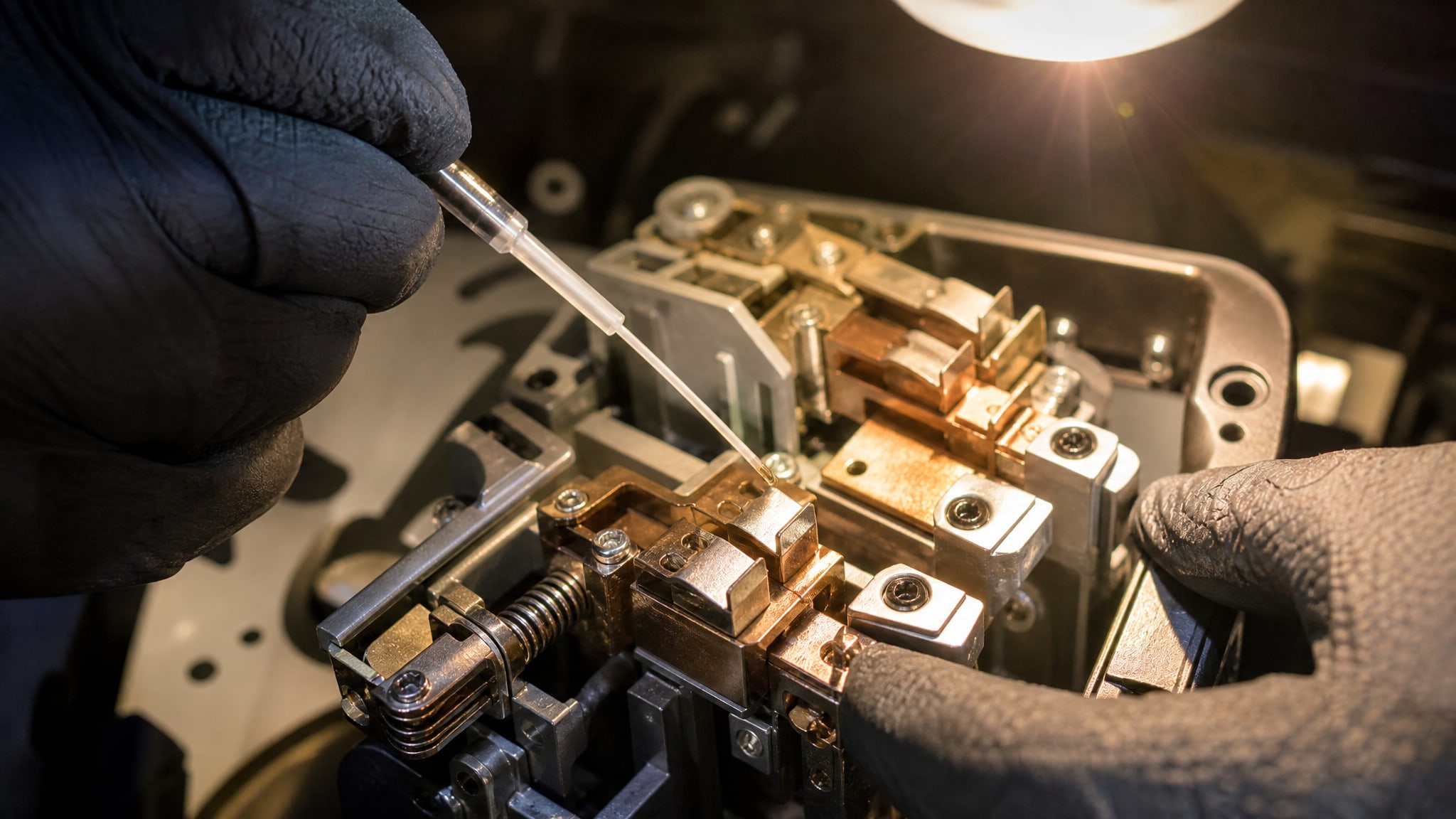

Во-первых, функция узла должна измениться: если раньше требовалась в первую очередь электропроводность (например, в контактной группе), а теперь нужна смазывающая способность - замена имеет смысл. Во-вторых, требования к коррозионной защите должны либо исчезнуть, либо быть решены параллельно другим способом (например, нанесением промежуточного слоя или изменением материала основы).
На практике такая замена чаще всего происходит при модификации конструкции узла или изменении условий работы. Например, если деталь, которая раньше работала при комнатной температуре с минимальным трением (и применялось лужение для защиты контакта), теперь оказалась в условиях высоких температур и нагрузок в узле трения двигателя - тогда твердосмазочное покрытие становится необходимым. Однако это решение должно быть подкреплено переработкой технического задания, испытаниями адгезии по ГОСТ 9.301 и 9.302-88, и проверкой работоспособности на испытательном стенде.
Замена обратного типа (с твердосмазочного на гальваническое) встречается реже, потому что гальванические покрытия не решают задачу снижения трения. Однако если конструкция узла была переработана так, что антифрикционная функция уже не требуется, а главным становится защита от коррозии и электропроводность - тогда переход на серебрение или лужение может быть оправдан по стоимости и простоте технологии.
Контроль качества и стандарты для разных типов покрытий
Методология контроля покрытий в России унифицирована в ГОСТ 9.302-88.
Этот стандарт установил систему контроля для металлических и неметаллических неорганических покрытий, получаемых электрохимическим, химическим и горячим способами. Для оловянных и оловянных сплавов, включая лужение, стандарт прямо указывает на методы измерения толщины и адгезии по ГОСТ 9.301 с гармонизацией к ISO-методам: ISO 1463, ISO 2177, ISO 2178, ISO 2360, ISO 3497, ISO 4522 и 4524.
Антифрикционные материалы регламентированы ГОСТ 26802-86, но этот стандарт охватывает в основном порошковые материалы на основе железа и не распространяется на материалы после термообработки. Для практического применения твердосмазочных покрытий на узлах трения используется комбинация требований ГОСТ 26802-86 (по характеристикам материала) и ГОСТ 9.302-88 (по методам контроля покрытия). Контроль толщины для твердосмазочного покрытия может выполняться методом магнитной индукции (ISO 2178), а адгезия - по механическому отрыву (ISO 4624) или методу царапания (ГОСТ 9.301).
Для крепежа и резьбовых соединений, если они имеют покрытие, дополнительно применяются требования ГОСТ ISO 4042-2015 (для электролитических покрытий крепежа) или ГОСТ Р ИСО 10683-2020 (для цинк-ламельных систем). Эти стандарты устанавливают трехсимвольный код типа, толщины и финишной обработки для крепежного покрытия, что упрощает закупочный процесс и гарантирует повторяемость поставок.
Практические ошибки при выборе покрытия
Первая ошибка - предположение, что толщина покрытия автоматически определяет качество.
На самом деле, для гальванических покрытий (серебрения, лужения) важна равномерность и сплошность слоя: тонкий, но сплошной слой может быть лучше толстого с микротрещинами. Для твердосмазочных покрытий ситуация еще острее: оптимальная толщина определяется адгезией к основе и предельной концентрацией твердого смазывающего компонента в связующем. Превышение этой концентрации приводит к растрескиванию и отслаиванию.
Вторая ошибка - игнорирование подготовки поверхности. Если основу под антифрикционное покрытие не обработать до требуемой шероховатости Ra 0,4–0,8 мкм, или не очистить от окислов и загрязнений, адгезия упадет, и покрытие будет отслаиваться при первых же циклических нагрузках. Для гальванических покрытий подготовка менее критична, но недостатки все равно дорогостоящи: покрытие хорошо видно на просвет, и дефекты обнаружат при входящем контроле.
Третья ошибка - выбор покрытия по названию технологии вместо требуемой функции. Закупщик видит слово «антифрикционное» и ждет, что оно решит проблему трения, забывая, что стоимость такого покрытия выше, чем простое лужение. Если на деле узел не работает в режиме высоких нагрузок и холодных пусков, то твердосмазочное покрытие будет избыточным и неэкономичным.
Четвертая ошибка - пренебрежение контролем. Сертификаты толщины от поставщика - это хорошо, но собственный входящий контроль по адгезии (ГОСТ 9.301) и шероховатости основы (ГОСТ 2789-73) не должны пропускаться. Особенно это касается критически ответственных узлов типа коленвалов авиадвигателей, где дефект может привести к отказу в полете.
Часто задаваемые вопросы
Можно ли полностью заменить серебрение на твердосмазочное покрытие без переделки конструкции?
Нет, если в исходной конструкции серебрение выбиралось для электропроводности или низкой контактной температуры. Твердосмазочное покрытие решает другую задачу - снижение трения в парах скольжения. Замена имеет смысл только при изменении функции узла: например, если деталь перестала быть контактом в электрической цепи и начала работать в условиях высоконагруженного трения. В этом случае требуется переработка технического задания и испытания по ГОСТ 9.301 и 9.302-88.
Какую шероховатость нужно выдерживать перед нанесением твердосмазочного покрытия?
Для антифрикционных твердосмазочных покрытий ориентир - Ra 0,4–0,8 мкм. Если поверхность обработана грубее (Ra 1,6 мкм и выше), адгезия покрытия может быть недостаточной. Если поверхность отполирована до Ra 0,1 мкм, адгезия тоже упадет из-за малой шероховатости для зацепления. Измерение выполняется приборами контроля шероховатости по ГОСТ 2789-73.
Чем отличаются методы контроля качества для лужения и твердосмазочного покрытия?
Оба вида контроля опираются на ГОСТ 9.302-88 (методы контроля покрытий) и ГОСТ 9.301 (испытания адгезии). Различие в том, что для гальванического покрытия (лужение) акцент на равномерность толщины и защиту от коррозии, а для твердосмазочного - на адгезию, стойкость к фреттингу и работоспособность при холодных пусках и циклических нагрузках.
Какие температуры выдерживают твердосмазочные покрытия и гальванические покрытия?
Гальванические покрытия (серебрение, лужение) устойчивы при температурах до 100–150 °C. Выше этого диапазона они теряют механическую стойкость и могут окисляться. Твердосмазочные покрытия для ДВС работают в диапазоне минус 30 до плюс 120 °C, а специальные высокотемпературные системы - до 200 °C и выше. Выбор типа покрытия должен соответствовать реальному диапазону температур узла.
Почему твердосмазочное покрытие дороже, чем простое лужение?
Твердосмазочное покрытие включает подготовку поверхности (шероховатость Ra 0,4–0,8 мкм), контроль адгезии и функциональные испытания. Гальванические покрытия (лужение) требуют только электрохимического процесса и простого контроля толщины. Плюс твердосмазочные материалы сложнее в производстве и требуют специального оборудования нанесения. Однако при высоких нагрузках на трение экономия на износе и надежности окупает высокую цену покрытия.
Заключение
Твердосмазочные покрытия и гальванические системы (серебрение, лужение) решают разные задачи и не являются простыми заменителями друг друга. Первые предназначены для снижения трения в высоконагруженных парах скольжения типа коленвал-втулка, вторые - для электропроводности и коррозионной защиты при умеренных условиях. Выбор покрытия должен начинаться с четкого определения функции узла, требуемого диапазона температур, нагрузок и условий работы, а не с предпочтения технологии.
Практическое сравнение требует учета шероховатости основы (для антифрикционных систем это Ra 0,4–0,8 мкм), методов контроля качества по ГОСТ 9.302-88 и ГОСТ 9.301, а также испытания адгезии и функциональной работоспособности на узле. Замена одного покрытия другим возможна, но только при переработке технического задания, переподготовке поверхности и повторной верификации системы контроля. Для коленвалов и авиадвигателей твердосмазочные покрытия часто становятся предпочтительным выбором именно потому, что они обеспечивают критическое снижение трения при холодных пусках и высоких температурах - функции, которые гальванические покрытия не выполняют.
Первый конкретный шаг: подготовьте техническое задание на узел с указанием требуемых параметров трения, диапазона температур и нагрузок, затем согласуйте со специалистом по материалам, какое покрытие оптимально, и проведите испытания адгезии по действующим стандартам перед массовым переходом на новое решение.
