Закупщики и технические специалисты часто сталкиваются с партиями, где визуально слой выглядит идеально ровным, а при эксплуатации начинает отслаиваться. Статья объясняет, почему это происходит, какие факторы влияют на адгезию материалов, и как предотвратить проблему на практике.
Причины отслаивания: адгезия как основной фактор
Антифрикционное покрытие держится на поршне только благодаря молекулярной связи между материалом слоя и поверхностью металла.
Эта связь называется адгезией. Если адгезия слабая, то даже при нормальной толщине покрытия (10–12 мкм для базовой защиты) слой начнет отходить при механическом воздействии или тепловом расширении.
Основные причины плохой адгезии:
Загрязнение поверхности перед нанесением - масло, эмульсия от механической обработки, окисная пленка, пыль или водяные разводы создают барьер между металлом и покрытием. Даже микронное количество грязи снижает адгезию на десятки процентов.
Недостаточное обезжиривание - поршни часто хранятся или транспортируются в промасленном виде. Если перед нанесением не провести тщательную очистку растворителем и не просушить поверхность, покрытие будет отслаиваться.
Повышенная пористость металла поршня - некачественная литье или механическая обработка оставляет в поверхности микропоры, которые заполняются воздухом. При нанесении жидкого покрытия воздух вспенивает материал изнутри, создавая пузыри, которые ослабляют адгезию.
Неравномерность подложки - ржавчина, окисная пленка или остатки старого покрытия нарушают сплошность контакта между новым слоем и металлом.
Проверка адгезии методом решетчатых надрезов по ASTM D3359 позволяет выявить эти дефекты. При надрезе сетки с ячейкой 1–2 мм и последующем отрыве специальной ленты покрытие, имеющее слабую адгезию, будет частично отходить от основы. Если результат меньше 5 баллов по шкале стандарта (где 5 - идеальная адгезия), партию необходимо забраковать.
Влияние толщины слоя на прочность соединения
Рекомендуемая толщина антифрикционного покрытия на поршнях составляет 5–25 мкм.
Внутри этого диапазона существует подтекст: слишком тонкое покрытие (менее 5 мкм) дает недостаточную защиту от задира, а слишком толстое (более 25 мкм) становится хрупким и плохо держится на подложке.
На практике инженеры часто выбирают 10–12 мкм как оптимум для базовой антизадирной защиты. Для задач по снижению шума и стука поршня толщину увеличивают до 18–20 мкм, но только если адгезия подтверждена испытаниями.
Почему толщина влияет на отслаивание:
Тонкое покрытие (5–8 мкм) при хорошей адгезии держится прочно, потому что слой полностью заполняет поры и неровности подложки. При плохой адгезии тонкий слой отходит локально, в виде небольших отскоков.
Среднее покрытие (10–12 мкм) является «золотой серединой»: оно толще, чем необходимо для просто адгезии, но тоньше, чем для хрупкости. Если адгезия нормальная, слой выдерживает вибрацию и тепловые деформации.

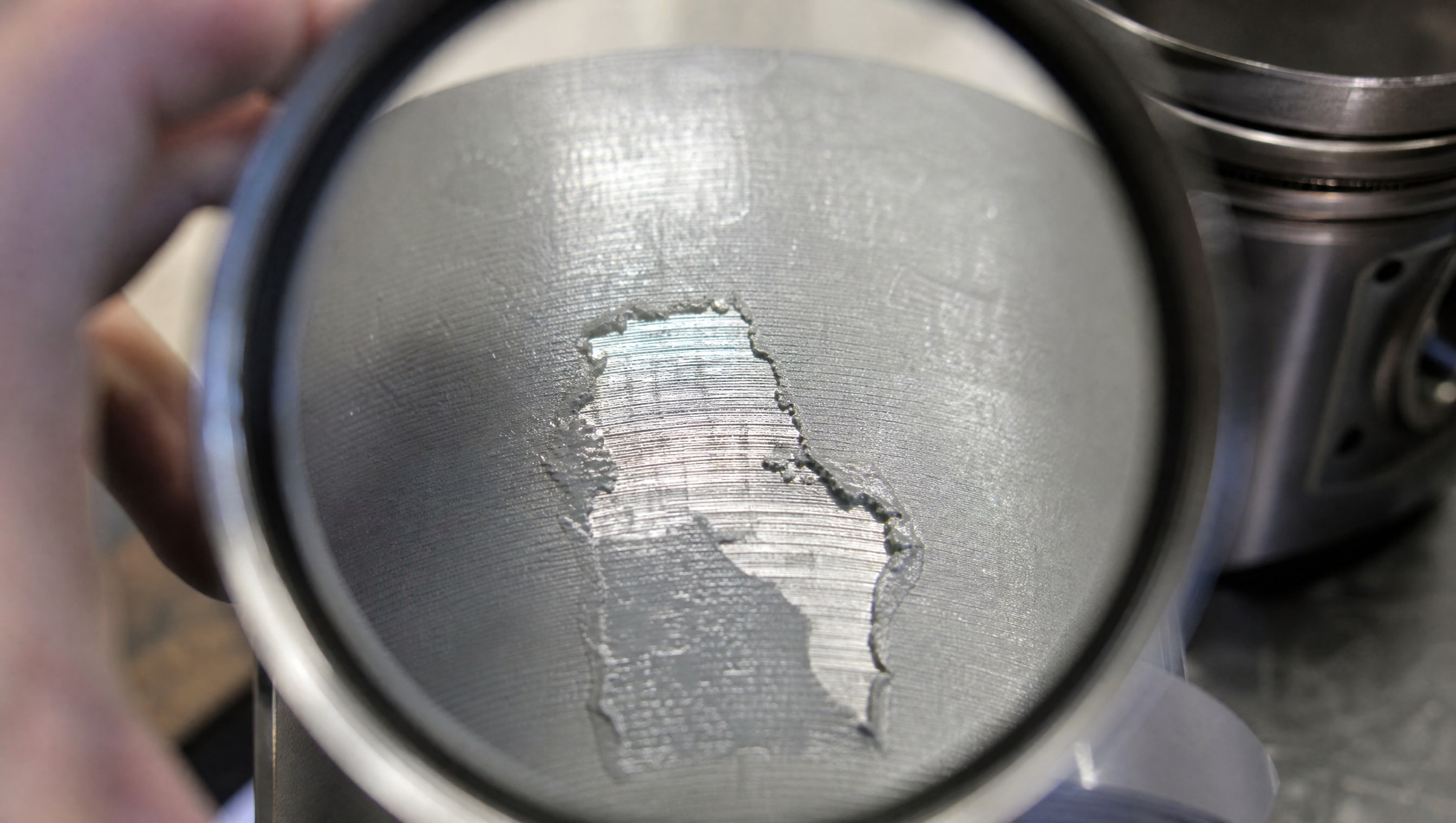

Толстое покрытие (18–25 мкм) требует отличной адгезии. Если адгезия слабая, массивный слой работает как рычаг: при механическом ударе или тепловом расширении он отслаивается пластами, обнажая металл поршня и теряя всю защиту.
Контроль толщины проводят не менее чем в 3–5 точках на одной детали, допуск - ±2–3 мкм от целевого значения. Неравномерность слоя (например, 8 мкм в центре и 20 мкм по краю) указывает на проблемы в технологии нанесения или подготовке поверхности.
Методы выявления слабой адгезии до эксплуатации
Чтобы предотвратить отслаивание в полевых условиях, необходимо проверить адгезию еще на этапе контроля партии после отверждения покрытия.
Стандартные методы:

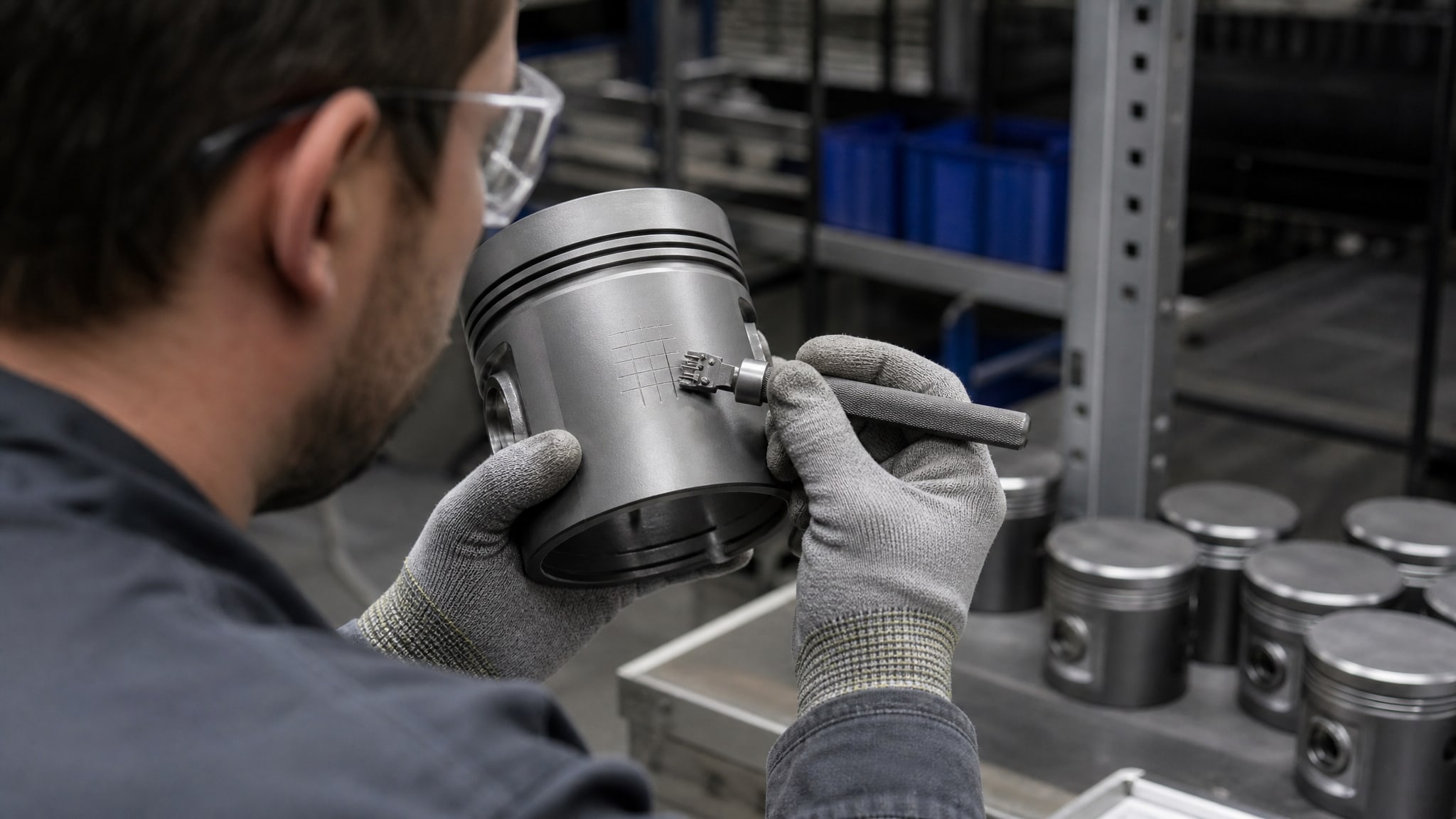

Метод решетчатых надрезов (ASTM D3359) На поверхности покрытия делают сетку из двух групп параллельных надрезов под углом 90° друг к другу, создавая ячейки примерно 1–2 мм. Затем к сетке прикладывают липкую ленту и резко отрывают. Степень отслаивания оценивают в баллах: 5 - покрытие не отходит, 4 - едва заметные отколы по краям ячеек, 3 - отходит менее 5% площади, 2 - отходит 5–15%, 1 - отходит 15–65%, 0 - покрытие полностью отходит. Для приемки обычно требуется минимум 4 балла.
Испытание в кипящей воде Это более жесткий тест, выявляющий дефекты, скрытые от решетчатого надреза. Образец с покрытием погружают в кипящую воду на 30–60 минут, после чего осматривают на предмет вздутий, пузырей и отслаивания. Вода проникает в микропоры под слоем, создавая давление, которое отслаивает покрытие с плохой адгезией. Этот тест особенно эффективен для выявления проблем с подготовкой поверхности.
Если партия выдерживает оба теста, можно быть уверенным, что адгезия достаточна для эксплуатации.
Как правильно подготовить поверхность поршня перед нанесением
Подготовка поверхности - это 70% успеха.
Даже лучшее антифрикционное покрытие не будет держаться, если поверхность подготовлена плохо. Типовой процесс:

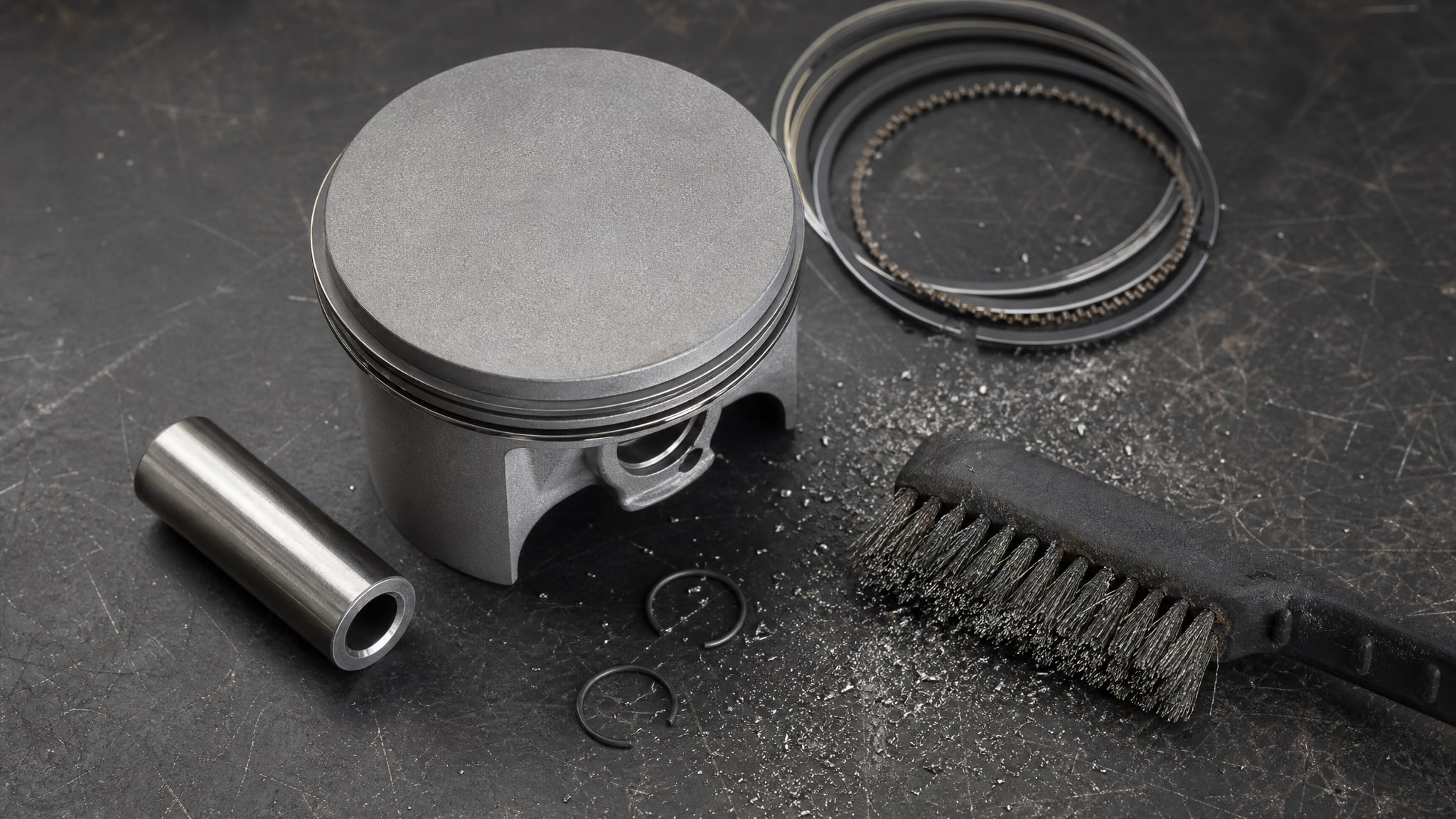

1. Механическая очистка - удаление окисной пленки, ржавчины и остатков старого покрытия абразивной щеткой, шлифовкой или пескоструем. После этого поверхность должна быть матовой и однородной, без блеска и пятен.
2. Обезжиривание - промывка поршня в ванне с растворителем (уайт-спирит, ацетон или специальное обезжиривающее средство) с целью удалить масло, эмульсию и органические загрязнения. Время замачивания - минимум 15–30 минут.
3. Сушка - просушивание поршня сжатым воздухом без влаги (рекомендуется осушитель) или в теплой сушилке при температуре 40–60 °C. Остаточная влага вредит адгезии.
4. Контроль чистоты - проверка поверхности визуально под хорошим освещением или протиранием белой тканью. Если на ткани остаются следы, очистку повторяют.
5. Немедленное нанесение - покрытие наносят в течение нескольких часов после подготовки. Если прошло больше суток, поверхность может снова окислиться или загрязниться, и подготовку нужно повторить.
Критичность этапа подготовки часто недооценивается. На практике две трети дефектов адгезии происходят именно из-за нарушений в подготовке, а не из-за самого материала.
Технология нанесения и контроль однородности
После подготовки поверхности покрытие наносят тонким, равномерным слоем.
От однородности зависит не только эффективность защиты, но и надежность адгезии.
Способы нанесения:

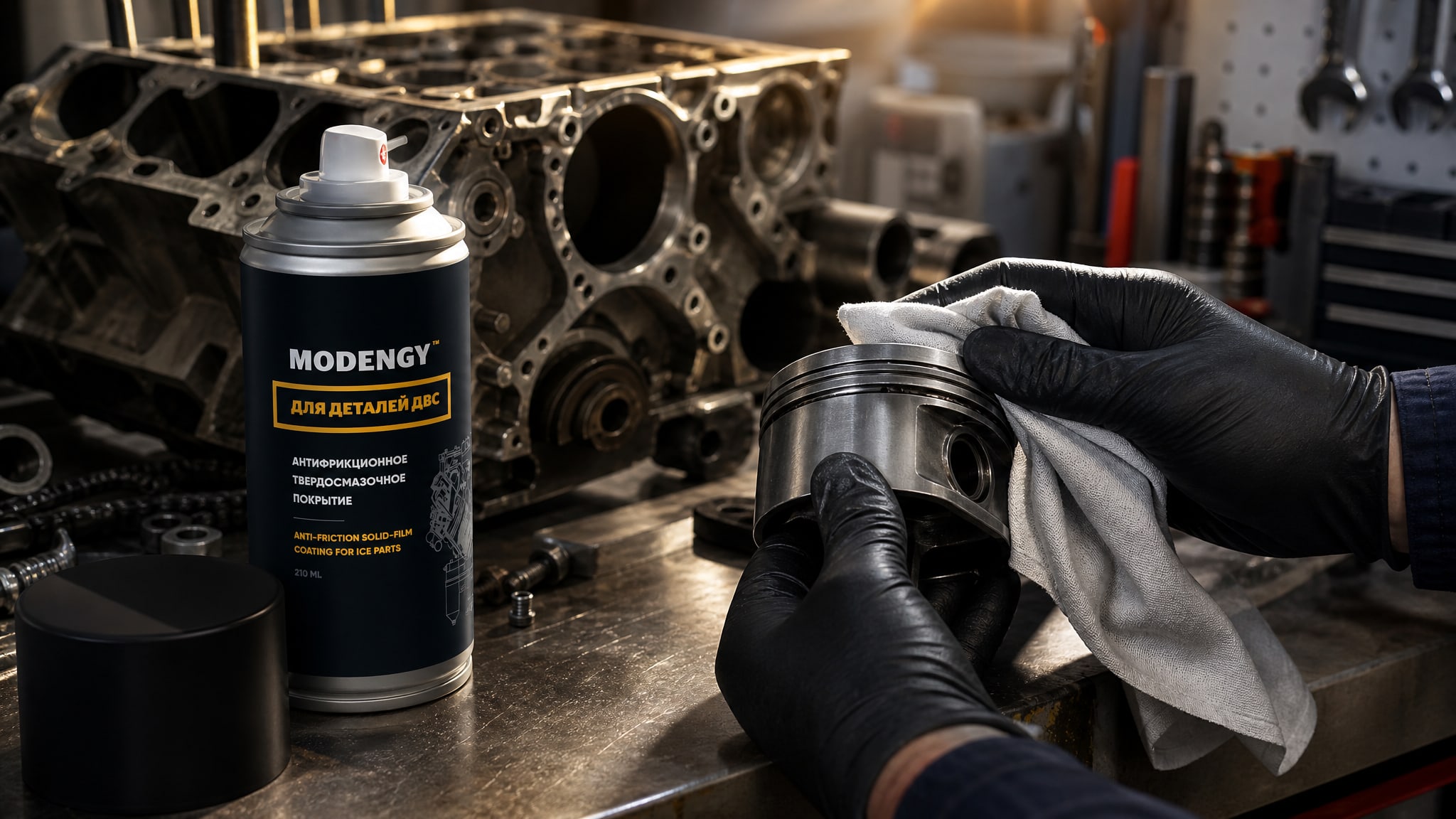

Напыление - материал распыляют через аэрозольный баллончик или профессиональный пистолет-распылитель. Этот способ обеспечивает тонкий, равномерный слой, но требует опыта для избежания пропусков и наплывов.
Нанесение тонкой кистью - используется для поршней с узкими зазорами. Требует внимания к равномерности, чтобы не образовались толстые потеки.
Автоматизированное нанесение - в промышленных условиях применяется централизованное напыление или окраска в барабане.
После нанесения поверхность должна быть матовой, однородного цвета, без пропусков, потеков и наплывов. Толщину проверяют толщиномером в 3–5 точках. Если результаты не попадают в диапазон ±2–3 мкм от целевого значения, деталь забраковывают или перерабатывают.
Отверждение покрытия проводят согласно паспорту материала, обычно при комнатной температуре 24 часа или с прогревом при 50–80 °C в течение 1–2 часов. Преждевременное использование поршня до полного отверждения приводит к слабой адгезии.
Контроль качества партии после отверждения
Стандартный протокол приемки партии включает три ключевых параметра:
| Параметр | Метод контроля | Требование |
|---|---|---|
| Адгезия | ASTM D3359 (решетчатый надрез) | Минимум 4 балла |
| Толщина слоя | Толщиномер (не менее 3–5 измерений) | 5–25 мкм, допуск ±2–3 мкм |
| Однородность | Визуальный осмотр + испытание в кипящей воде 30–60 мин | Отсутствие вздутий, отслаиваний, пропусков |
Если хотя бы один из параметров не соответствует требованиям, партию забраковывают или проводят 100%-ный контроль и переработку дефектных единиц.
Во многих случаях дефект адгезии выявляется только при кипячении в воде. Это означает, что визуальный осмотр недостаточен. Для критических партий (например, двигатели специального назначения или гарантийные восстановления) рекомендуется проводить кипячение каждого образца.
Часто задаваемые вопросы
Почему покрытие отслаивается уже при сборке двигателя?
Это признак острого дефекта адгезии. Причины: поршень не был обезжирен или содержит масло от хранения; поверхность окислена или содержит ржавчину; металл очень пористый; покрытие нанесено на неполностью отвердевший предыдущий слой. Контроль методом ASTM D3359 выявит проблему на этапе партии.
Влияет ли качество самого покрытия на адгезию?
Да, но не решающим образом. Паспортные свойства материала (коэффициент трения, твердость) важны, но качество адгезии зависит на 70% от подготовки поверхности и соблюдения технологии нанесения. Лучшее покрытие отслоится, если поверхность не очищена. Среднее покрытие удержится, если подготовка идеальна.
Зачем нужно испытание в кипящей воде, если есть ASTM D3359?
Решетчатый надрез выявляет поверхностные дефекты адгезии. Кипячение (30–60 минут) проникает глубже: вода вспенивает воздушные включения под слоем и отслаивает покрытие с микропорами, которые не видны при надрезе. Комбинация обоих тестов дает полную картину качества.
Как проверить адгезию на поршне, который уже установлен в двигателе?
На установленном поршне адгезию не проверить. Контроль проводится только на партии в процессе производства, до сборки. Если поршни пошли в производство и покрытие начало отслаиваться, это означает, что входной контроль был пропущен или проведен неправильно.
Нужно ли перепроверять адгезию каждой партии или достаточно выборочного контроля?
Для серийного производства рекомендуется проверка каждой партии по адгезии, толщине и однородности. Если партия крупная (сотни деталей), допустим выборочный контроль, но не менее 5–10 образцов на партию. Если хотя бы в одном образце выявлены дефекты, всю партию перепроверяют или переделывают.
Заключение
Отслаивание антифрикционного покрытия с поршней ДВС - это следствие нарушения качества адгезии материалов, а не неправильный выбор самого покрытия. Адгезия зависит на 70% от подготовки поверхности (очистка, обезжиривание, сушка) и на 30% от соблюдения технологии нанесения и контроля толщины.
Ключевая практика: перед приемкой партии проверяют адгезию методом решетчатых надрезов по ASTM D3359 (минимум 4 балла), измеряют толщину слоя в 3–5 точках (диапазон 5–25 мкм, допуск ±2–3 мкм) и проводят испытание в кипящей воде 30–60 минут на предмет вздутий и отслаиваний. Контроль подготовки поверхности перед нанесением критичнее, чем паспортные свойства материала.
Следующий шаг: пересмотрите процесс подготовки поверхности на вашем производстве. Если партия содержит дефекты адгезии, причина почти всегда в недостаточной очистке, обезжиривании или сушке поршня перед нанесением, а не в качестве самого материала.
