Инженеры и закупщики промышленного сектора часто сталкиваются с ситуацией, когда дорогостоящее покрытие не держится на закаленных сталях, нержавейке или обычных конструкционных сплавах. В статье разберем, почему это происходит, какие этапы подготовки критичны для адгезии, и как избежать самых распространенных ошибок нанесения и отверждения.
Почему адгезия твердосмазочного покрытия нарушается
Адгезия формируется на микроскопическом уровне: молекулы покрытия проникают в микропоры поверхности, взаимодействуют с атомами подложки и образуют прочную связь.
Если поверхность загрязнена, окислена или влажна, молекулы материала не могут достичь твердого основания - между подложкой и слоем остается барьер из загрязнений и влаги.
На закаленных и нержавеющих сталях эта проблема стоит острее. После закалки или хранения в обычных условиях на поверхности образуется рыхлая оксидная пленка толщиной более 25–30 нм. Эта пленка не прочна и не держит покрытие. Масло, пыль, отпечатки пальцев, ржавчина и даже микроскопическая влага создают дополнительный слой, через который адгезионные связи не смогут сформироваться.
Результат: покрытие наносится хорошо, выглядит равномерно, но при первых часах работы под фрикционной нагрузкой или абразивном воздействии начинает отслаиваться кусками. Износ происходит не за счет стирания самого материала, а за счет отслоения подслоя, который не удерживается на подложке.
Многоступенчатая подготовка поверхности как основа адгезии
Адгезия улучшается только при соблюдении всех этапов подготовки.
Каждый пропущенный или выполненный некачественно этап существенно снижает конечный результат.

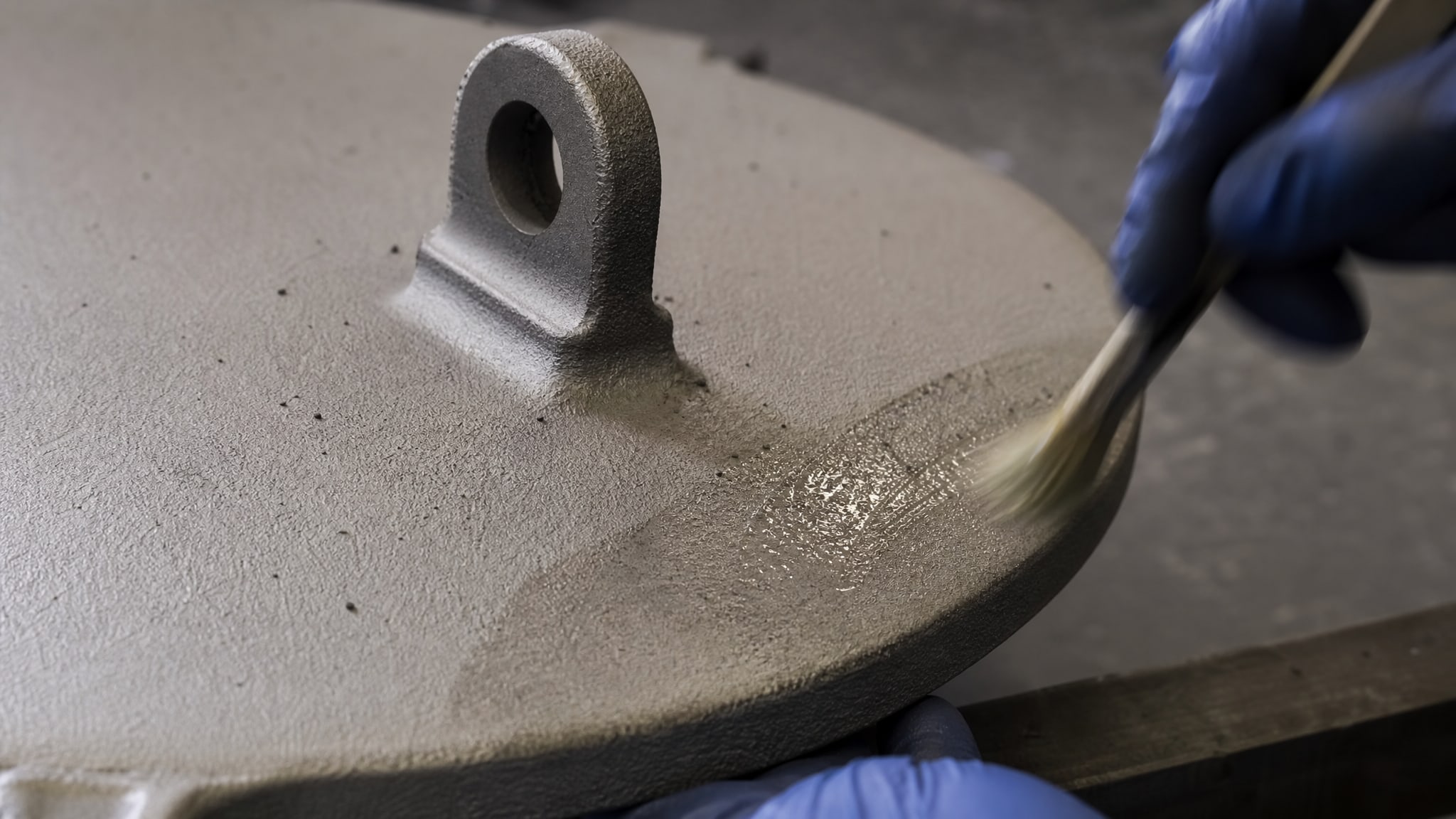

Механическая очистка. Первый шаг - удаление видимых загрязнений, ржавчины, окалины и старых слоев покрытия. Используются дробеструйная обработка, щетки, абразивная бумага или специализированное оборудование. На этом этапе создается микрорельеф, который впоследствии улучшает механическое зацепление молекул покрытия.
Обезжиривание. После механической очистки деталь промывают щелочным раствором. Критичны параметры: температура 40–60 °C, время контакта 5–15 минут, концентрация не ниже рекомендованной производителем. Раствор нужно менять или регенерировать, если он потерял активность. Обезжиривание удаляет масло и органические загрязнения, но этого недостаточно.
Удаление оксидов и травление. На закаленных сталях и нержавейке необходимо травление - растворение оксидной пленки кислотными или щелочными реактивами. Без этого шага адгезия остается низкой даже при хорошем обезжиривании.
Сушка и защита от повторного окисления. После очистки и травления деталь тщательно сушат и как можно быстрее наносят покрытие. На этом этапе критична защита от повторного загрязнения и окисления. Если между сушкой и нанесением прошло много времени, необходимо повторное обезжиривание.
Для нержавеющей стали часто рекомендуют предварительный подогрев до 40–60 °C - это улучшает смачиваемость поверхности и удаляет остаточную влагу. Подогрев выполняется после всех этапов очистки и непосредственно перед нанесением.
Ошибки нанесения, которые приводят к стиранию покрытия
Даже если подготовка выполнена идеально, неправильное нанесение может свести на нет всю проделанную работу.

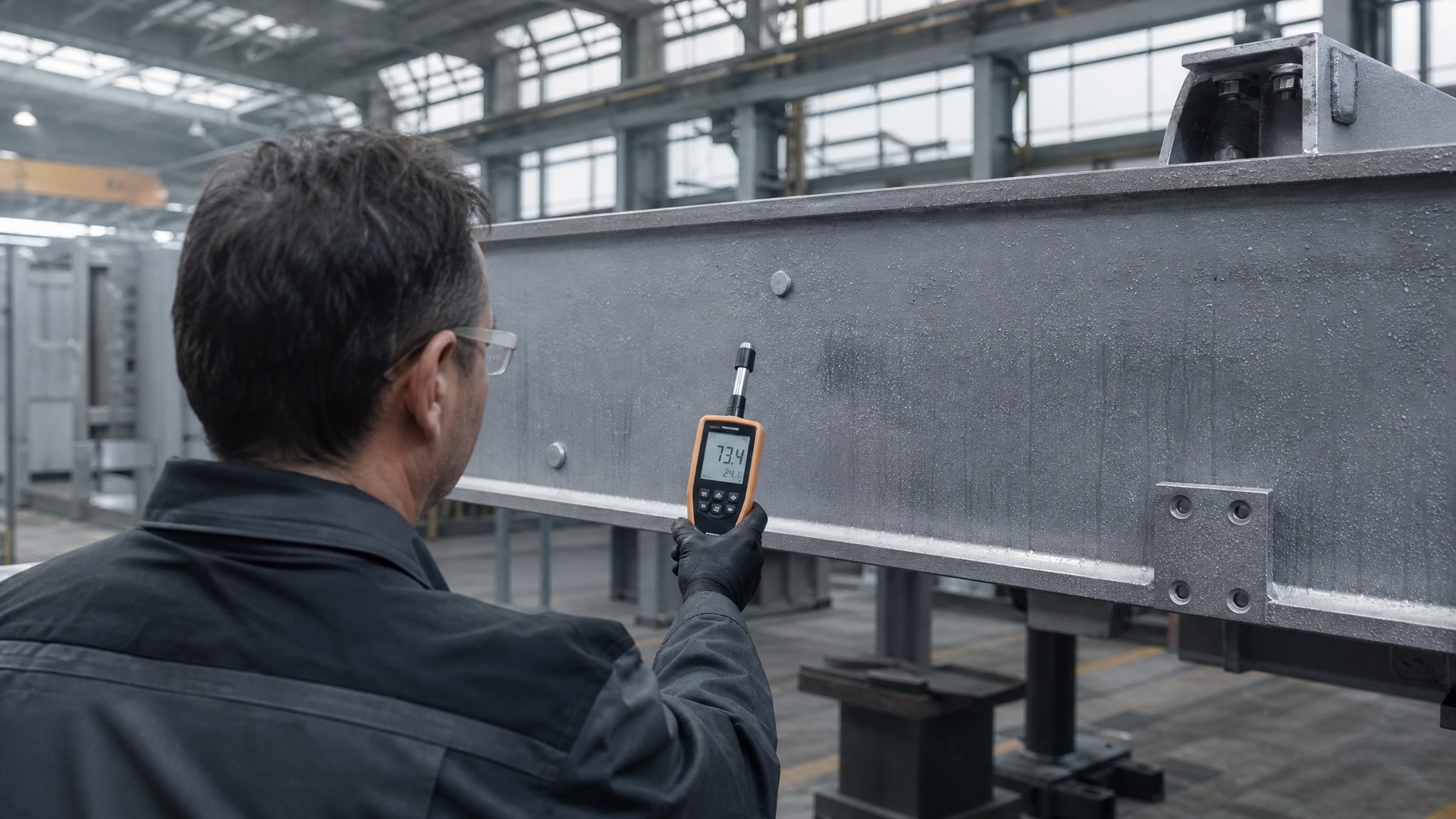

Контроль влажности и температуры. Нанесение должно происходить при влажности не более 75%. Если в помещении выше, адгезия снижается. Еще опаснее - конденсат на детали. Если деталь хранилась в холодном помещении, при перемещении в теплый цех на ее поверхности может выпасть влага. Ее нельзя видеть невооруженным глазом, но она полностью разрушит адгезию.
Рекомендация в источниках звучит просто: подогрейте деталь на 3–5 °C выше точки росы, и конденсат не образуется. Контролируется точка росы психрометром.
Толщина слоя. Тонкая равномерная пленка лучше толстого неравномерного слоя. Если нанести слишком много материала за один раз, внешние слои могут отвердеть, а внутренние - нет, что приведет к слоистому отслоению.
Время между нанесением и отверждением. Сразу после нанесения начинается время, когда покрытие еще пластично. Это окно не должно быть упущено - материал должен отвердеть либо при комнатной температуре, либо при подогреве, но строго по инструкции производителя. Преждевременное охлаждение или механическое воздействие нарушат процесс отверждения.
Режим сушки и выдержки как основа долговечности
Адгезия окончательно формируется не в процессе нанесения, а во время сушки и выдержки.
На этом этапе молекулы покрытия диффундируют в поверхностные слои подложки, создавая прочную межмолекулярную связь.

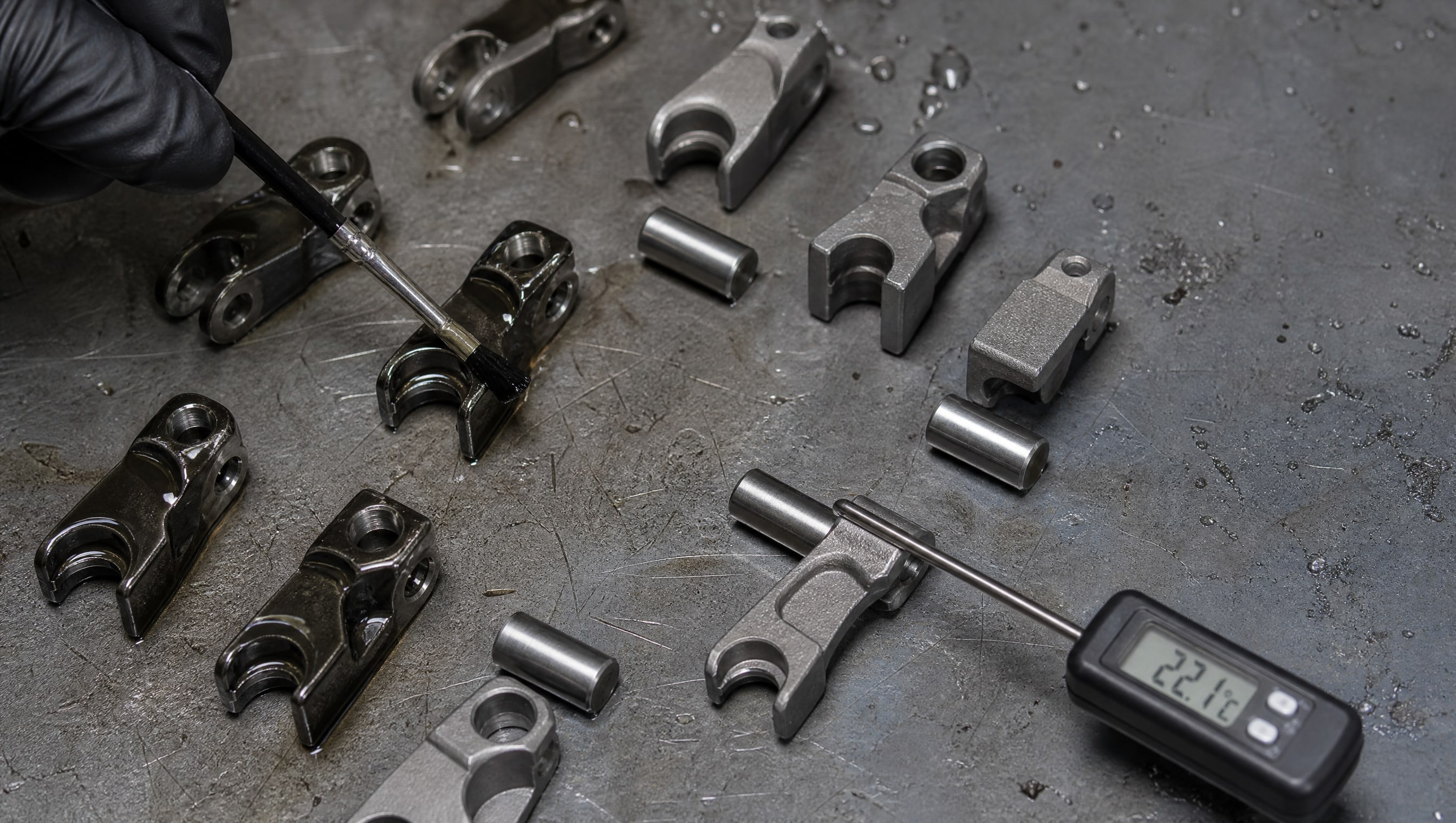

Стандартные рекомендации из источников: поддерживайте температуру 18–25 °C в первые 24 часа после нанесения. Если производитель допускает подогрев, то только до 40 °C и строго по инструкции. Полная выдержка перед эксплуатацией - минимум 48 часов. Если начать нагружать деталь раньше, адгезия не завершит формирование, и покрытие начнет отслаиваться уже при первых часах работы.
Часто закупщики торопят процесс: готовая на вид деталь вводится в работу через 12 часов. Это - прямой путь к преждевременному стиранию. Адгезия в этом случае недостаточна, и внешние слои быстро отделяются от подложки.
Твердосмазочное покрытие на нержавеющей стали: специфика подготовки
Нержавеющая сталь требует особого внимания.
Ее коррозионная стойкость обусловлена пассивирующей оксидной пленкой, которая как раз препятствует адгезии. Эта пленка плотнее, чем на углеродистых сталях, и требует более агрессивной подготовки.
Для обеспечения максимальной адгезии твердосмазочного покрытия на нержавеющей стали критически важна правильная подготовка поверхности. На практике это означает: механическая очистка, обезжиривание, травление в кислотном растворе (чтобы разрушить оксидную пленку), промывка, сушка при подогреве 40–60 °C и немедленное нанесение. Для обеспечения максимальной адгезии к нержавеющей стали рекомендуется использовать специализированный очиститель-активатор MODENGY, который одновременно удаляет оксиды и активирует поверхность.
Между сушкой и нанесением на нержавейке допускается максимум 15–30 минут. Если прошло больше времени, необходимо повторить обезжиривание.
Методы контроля адгезии: от простых проверок до испытаний
Адгезия не должна проверяться «на глаз» или попыткой отдрать покрытие ногтем.
Существуют стандартизированные методы.
Решетчатый надрез (cross-hatch adhesion test). На готовом покрытии делают решетку из перпендикулярных линий (обычно 11 линий в каждом направлении). На решетку клеят липкую ленту и резко отдирают. По количеству отслоившихся квадратиков оценивают адгезию от 0 до 5 баллов. Оценка 5 - идеальная адгезия, 0 - полное отслоение. Даже простая домашняя проверка по этому методу покажет, есть ли проблема.
Контроль по ГОСТ 9.302-88. Государственный стандарт устанавливает методы контроля адгезии, толщины, структуры и коррозионной стойкости покрытий. Включает несколько видов испытаний - от решетчатого надреза до отрывного испытания специальными приборами.
Испытание на срез. Для критичных применений используют специальное оборудование, которое измеряет усилие, необходимое для отслоения покрытия. Результат выражается в МПа - мегапаскалях.
Если контроль показывает низкую адгезию (ниже 3 баллов по cross-hatch), деталь возвращают на переподготовку. Спешить нельзя.
Часто задаваемые вопросы
Если покрытие стирается за часы работы, это всегда ошибка подготовки?
В большинстве случаев - да. Современные твердосмазочные материалы изначально спроектированы для высокой адгезии. Если они отслаиваются за короткое время, нужно в первую очередь проверить подготовку поверхности, контроль влажности при нанесении и режим сушки. Только после исключения этих факторов имеет смысл менять сам материал.
Обязательно ли нагревать деталь перед нанесением твердосмазочного покрытия?
Обязательно, если это нержавеющая сталь, закаленная сталь или деталь хранилась в холодном месте. Подогрев на 3–5 °C выше точки росы предотвращает конденсацию влаги, которая разрушает адгезию. Для обычных углеродистых сталей в нормальных условиях (влажность 40–60%, температура 18–25 °C) подогрев не всегда обязателен, но вреда не принесет.
Сколько времени должна выдерживаться деталь после нанесения покрытия?
Минимум 48 часов при комнатной температуре перед эксплуатацией, если производителем не оговорено иное. На этапе выдержки молекулы покрытия диффундируют в подложку, формируя окончательную адгезионную связь. Если начать нагружать деталь раньше, адгезия не завершит формирование.
Можно ли наносить твердосмазочное покрытие на старое покрытие?
Нет, если старый слой частично отслаивается или имеет низкую адгезию. Старое покрытие нужно полностью удалить, вплоть до голого металла, и затем выполнить полный цикл подготовки. Нанесение нового слоя на ненадежное старое основание только ускорит отслоение.
Какую роль играет чистота после обезжиривания?
Критическую. После обезжиривания на поверхности остаются микрочастицы, остатки реагентов и испарения. Если не промыть деталь деионизированной или дистиллированной водой и не высушить тщательно, эти загрязнения создадут барьер для адгезии. Микропыль, проникнув в растущий слой покрытия, будет работать как абразив и приведет к его быстрому истиранию.
Заключение
Преждевременное стирание твердосмазочного покрытия - это почти всегда не проблема материала, а следствие нарушений на этапах подготовки поверхности, контроля условий нанесения и режима отверждения. Рыхлая оксидная пленка, влага, загрязнения и спешка с введением детали в работу - вот основные враги адгезии. Каждый из этапов подготовки важен и не может быть пропущен: механическая очистка, обезжиривание при 40–60 °C в течение 5–15 минут, удаление оксидов, сушка и защита от повторного окисления.
Если вы сталкиваетесь с постоянным отслоением покрытия, начните с проверки влажности в цехе (должна быть не более 75%), контроля точки росы при нанесении и соблюдения выдержки минимум 48 часов перед эксплуатацией. Проверьте адгезию методом решетчатого надреза - и вы быстро поймете, где именно была ошибка. На нержавеющей стали уделите особое внимание травлению оксидной пленки и подогреву до 40–60 °C перед нанесением. Правильная подготовка поверхности - это инвестиция, которая окупится долговечностью покрытия и предсказуемым результатом работы.
