Эта статья раскрывает связь между шероховатостью Ra и стойкостью покрытия, объясняет, какие значения нужны для разных условий работы, и показывает, как правильная подготовка поверхности предотвращает преждевременный отказ. Материал полезен техническим специалистам, инженерам производства и закупщикам, которые отвечают за надежность агрегатов и снижение брака.
Что такое параметр шероховатости Ra и его роль в адгезии покрытия
Параметр Ra характеризует поверхность одной числовой величиной - усредненным отклонением профиля от среднего значения в пределах базовой длины.
Согласно ГОСТ 2789-73, Ra является предпочтительным параметром и универсально применяется в машиностроении потому, что интегрально оценивает микрорельеф и удобен для автоматизированного измерения профилометром.
Стандартный ряд предпочтительных значений Ra включает: 0,025 / 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,3 / 12,5 / 25 / 50 / 100 мкм. Для машиностроительных деталей наиболее часто используются значения в диапазоне 0,4–6,3 мкм.

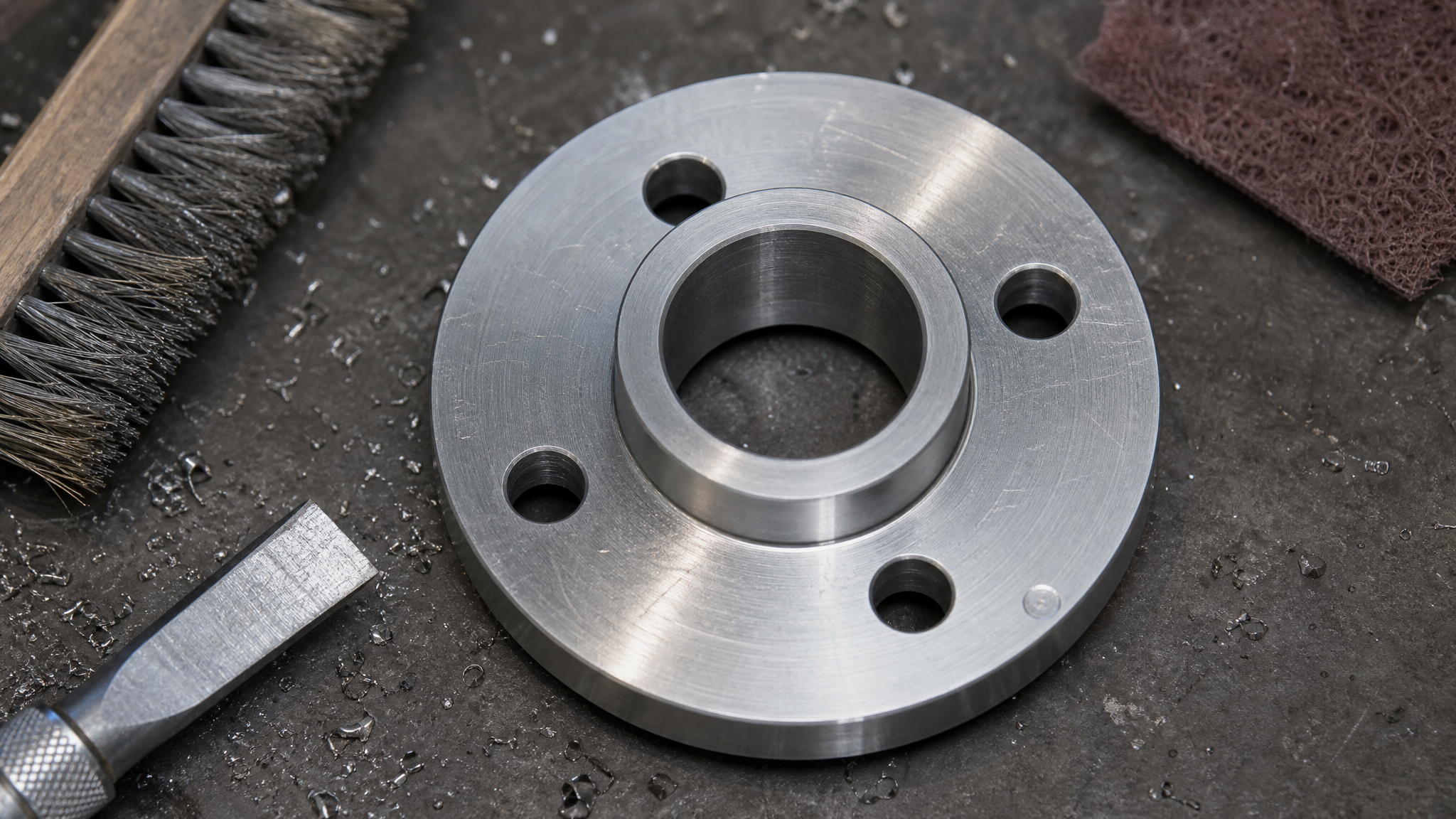

При нанесении антифрикционного покрытия шероховатость влияет на адгезию (механическое зацепление слоя с основой). Слишком гладкая поверхность (Ra < 0,2 мкм) дает слабое механическое сцепление - нет достаточно глубоких впадин для анкеровки покрытия. Слишком грубая (Ra > 1,6 мкм) создает острые пики, которые работают как концентраторы напряжений: при подвижных режимах нагрузки возникают локальные отслоения слоя, начинающиеся с вершин неровностей.
Подготовка поверхности под антифрикционное покрытие: выбор метода обработки
Подготовка поверхности определяет финальную шероховатость и качество адгезии.
Различные технологические процессы дают разные диапазоны Ra:
Токарная обработка (точение): Ra 6,3…0,4 мкм - грубая база, требует доводки.
Фрезерование: Ra 1,6…0,4 мкм - среднее качество, для некритичных покрытий.
Развертывание: Ra 0,8…0,2 мкм - чистовая обработка, подходит для более тонких слоев.
Шлифование: Ra 0,8…0,1 мкм - чистая поверхность, обеспечивает высокую адгезию и равномерное распределение нагрузки.
Для трущихся поверхностей и уплотнений инженеры рекомендуют диапазон Ra 0,4–0,8 мкм, так как он обеспечивает хороший баланс: достаточную микрорельефность для механического сцепления и условия для формирования устойчивой масляной пленки без острых пиков, вызывающих разрушение.
Если после черновой операции (например, точения) получена Ra > 1,0 мкм, необходимо проводить чистовую обработку - шлифование или микропескоструйную обработку. Микропескоструйная обработка металла особенно полезна для сложногеометричных деталей и переходов, где абразивный инструмент затруднительно подать, - она создает контролируемый микрорельеф и одновременно очищает поверхность от окалины, масла и оксидов.
Таблица параметров шероховатости Ra и Rz: соотношение и различия
Помимо Ra в ГОСТ 2789-73 нормированы пять дополнительных параметров: Rz, Rmax, Sm, S, tp.
Параметр Rz обозначает высоту неровностей по десяти точкам (среднее расстояние между пятью наибольшими пиками и пятью наибольшими впадинами в базовой длине). Между Ra и Rz существует приблизительное соотношение, но оно не универсально.
| Вид обработки | Диапазон Ra, мкм | Приблизительное Rz, мкм | Соотношение Rz/Ra |
|---|---|---|---|
| Точение | 6,3…0,4 | 25…1,6 | ≈ 4 |
| Фрезерование | 1,6…0,4 | 8…2 | ≈ 4–5 |
| Шлифование | 0,8…0,1 | 5…0,5 | ≈ 5–6 |
| Развертывание | 0,8…0,2 | 4…1 | ≈ 4–5 |
Важное замечание: соотношение Rz/Ra приблизительно и зависит от материала заготовки, режима резания, геометрии инструмента и способа обработки. Нельзя точно перевести значение Ra в Rz с помощью одной формулы - для грубых поверхностей коэффициент ближе к 4, для более чистых - к 5–6. Если требуется точное значение Rz, необходимо провести измерение профилометром, а не расчет по таблице.
На посадочных поверхностях валов под подшипники (особенно на закрепительных втулках) шероховатость не должна превышать Ra < 2,5 мкм - это норма, обеспечивающая предсказуемую посадку и отсутствие локального выдавливания уплотнения.
Причины выкрашивания антифрикционного покрытия: роль подготовки поверхности
Выкрашивание (отслоение) покрытия редко происходит из-за самого материала слоя - чаще это результат неправильной подготовки основы.
Основные причины связаны именно с шероховатостью и чистотой поверхности:
Недостаточная шероховатость (гладкая база, Ra < 0,2 мкм). Слишком гладкая поверхность обеспечивает слабое механическое зацепление покрытия. При вибрационных нагрузках, фреттинге или циклическом сдвиге слой начинает отслаиваться, начиная с краев или зон локальных неровностей.
Чрезмерная шероховатость (грубая база, Ra > 1,6 мкм). Острые пики микрорельефа работают как точки концентрации напряжения. Под нагрузкой покрытие не может равномерно облегать такой рельеф, возникают зазоры и полости, из которых развиваются микротрещины и отслоения.
Загрязнение поверхности перед нанесением. Остатки СОЖ (смазочно-охлаждающей жидкости), окалина, оксидные пленки и пыль снижают адгезию. Покрытие наносится поверх этих загрязнений и легко отделяется. Перед нанесением любого покрытия критически важна тщательная очистка поверхности от загрязнений, для чего подходят универсальные очистители EFELE, удаляющие масла и окислы без коррозионного воздействия на основу.
Неправильный выбор профиля обработки. Если на грубо обточенной детали (Ra 3–6 мкм) сразу нанести тонкое покрытие без доводки, покрытие заполнит впадины, но не обойдет пики, оставляя незащищенные вершины. При трении такие зоны быстро изнашиваются.
Решение: выбрать метод обработки, дающий Ra в диапазоне 0,4–0,8 мкм, провести очистку поверхности и убедиться в визуальном отсутствии царапин, раковин и окалины. Только после этого наносить покрытие.
Антифрикционное покрытие и адгезия: как шероховатость влияет на долговечность
Адгезия (механическое сцепление покрытия с основой) - ключевой фактор его стойкости.
Плохая адгезия приводит к отслаиванию за несколько недель работы; хорошая позволяет покрытию прослужить месяцы и годы.
Процесс формирования адгезии происходит в момент нанесения: жидкое покрытие (суспензия или раствор) проникает в впадины и микротрещины базовой поверхности. При высыхании молекулы связующего закрепляются механически (анкеровка) и химически (если есть активные функциональные группы). Чем более развитый микрорельеф (при условии отсутствия острых пиков), тем больше контактная площадь и прочнее связь.
Для антифрикционных покрытий особенно важна равномерность микрорельефа. Если на одном участке детали Ra составляет 0,3 мкм, а на соседнем -1,2 мкм, адгезия будет неоднородной: на гладких зонах слой отслоится при первых же вибрациях, на грубых начнут развиваться микротрещины из-за концентрации напряжений.
Рекомендуемый диапазон Ra 0,4–0,8 мкм обеспечивает:
Достаточное механическое зацепление (впадины глубины 0,4–0,8 мкм удерживают покрытие).
Отсутствие острых пиков, вызывающих локальные разрывы слоя.
Условия для формирования тонкой, равномерной пленки масла или антифрикционного агента.
Предсказуемое напряжение в слое при циклических нагрузках.
Если работа идет в условиях повышенного износа (высокие контактные давления, вибрация, температурные колебания), необходимо усилить подготовку: провести шлифование или микропескоструйную обработку до Ra < 0,6 мкм, а затем нанести более толстый слой покрытия (если это позволяет конструкция).
Параметры шероховатости поверхности Ra в специальных требованиях и стандартах
ГОСТ 2789-73 определяет шесть параметров шероховатости:
Ra - среднее арифметическое отклонение профиля (основной, универсальный);
Rz - высота неровностей по десяти точкам;
Rmax - наибольшая высота профиля;
Sm - средний шаг неровностей;
S - средний шаг местных выступов профиля;
tp - относительная опорная длина профиля.
На практике в машиностроении и при подготовке деталей под покрытия используются прежде всего Ra и Rz. Ra - самый универсальный и легко автоматизируемый параметр, поэтому его указывают в большинстве технических условий и чертежей.
Для деталей, работающих на трение (направляющие, кулачки, пальцы, зубцы), в стандартах часто встречаются требования вида «Ra не более 0,8 мкм» или «Ra 0,4–0,8 мкм». Для неподвижных посадок (валы под подшипники, шпильки в отверстия) требования менее строгие: «Ra до 2,5 мкм» или даже «Ra до 3,2 мкм».
При разработке ТУ на конкретное покрытие инженер должен учитывать не только номинальное значение Ra, но и допуск: например, «Ra 0,6 ± 0,2 мкм» означает, что допустимый диапазон -0,4–0,8 мкм, что как раз входит в рекомендуемую зону для трущихся поверхностей.
Часто задаваемые вопросы
Что означает шероховатость поверхности Ra и как ее измерить?
Ra - среднее арифметическое отклонение профиля от среднего уровня поверхности, выражаемое в микрометрах (мкм). Измеряется с помощью контактного профилометра: щуп проводится вдоль поверхности, прибор записывает микрорельеф и вычисляет Ra. Результат отображается на дисплее. Для разовой проверки достаточно двух-трех измерений в разных местах детали; для входного контроля проводят серию из 5–10 измерений.
Какая шероховатость нужна под антифрикционное покрытие?
Для трущихся и скользящих поверхностей рекомендуется Ra 0,4–0,8 мкм. Этот диапазон обеспечивает баланс между механическим зацеплением слоя и равномерным распределением нагрузки. Если база получается грубее (Ra > 1,0 мкм), необходима чистовая обработка - шлифование или микропескоструйная обработка. Если база слишком гладкая (Ra < 0,2 мкм), адгезия может быть недостаточной.
В чем разница между Ra и Rz?
Ra - это усредненное отклонение профиля (одна цифра), а Rz - высота неровностей по десяти точкам (максимум - минимум в норме). Для одной и той же поверхности Rz всегда больше Ra примерно в 4–6 раз в зависимости от способа обработки. Ra предпочтительнее для нормирования, так как он объективнее и не зависит от одного случайно высокого пика.
Может ли шероховатость Ra влиять на выкрашивание покрытия?
Да, это одна из основных причин отслоения. Если Ra слишком низкая, адгезия ослаблена. Если Ra слишком высокая, острые пики вызывают концентрацию напряжений и микротрещины в слое. Неподготовленная грязная поверхность или поверхность с окисной пленкой также приводит к выкрашиванию, независимо от номинального Ra.
Какие методы обработки дают Ra 0,4–0,8 мкм?
Развертывание и шлифование дают Ra в этом диапазоне. Фрезерование дает Ra 0,4–1,6 мкм в зависимости от подачи и инструмента. Точение редко обеспечивает Ra лучше 0,4 мкм без доводки. Микропескоструйная обработка также позволяет достичь Ra 0,4–0,8 мкм и одновременно очистить поверхность от загрязнений.
Заключение
Шероховатость поверхности Ra - не просто параметр технического рисунка, а решающий фактор долговечности антифрикционного покрытия. Диапазон Ra 0,4–0,8 мкм обеспечивает оптимальный баланс между механическим зацеплением слоя и отсутствием концентраторов напряжений, позволяя покрытию работать надежно в условиях износа и вибрации.
Выкрашивание покрытия - признак неправильной подготовки поверхности: либо база была слишком гладкой или грязной (плохая адгезия), либо слишком грубой (локальные разрывы). Техническое решение: выбрать метод обработки, дающий требуемую шероховатость (шлифование, развертывание, микропескоструйная обработка), провести очистку поверхности и контролировать Ra перед нанесением слоя. Следующий шаг - провести приемку поверхности по профилометру и убедиться в визуальном отсутствии дефектов, а затем нанести покрытие согласно техкарте производителя.
