Статья адресована инженерам, технологам и закупщикам, которые отвечают за подбор СОЖ на производстве - особенно если ищут способ снизить зависимость от зарубежных поставщиков при сохранении надежности процесса.
Что такое рабочая жидкость в электроэрозионной обработке и зачем она нужна
По ГОСТ 25331-82 рабочая жидкость в электроэрозии - это среда, заполняющая межэлектродный промежуток во время процесса.
Ее роль не ограничивается охлаждением: жидкость обеспечивает диэлектрическую изоляцию между электродом и заготовкой, удаляет продукты эрозии из зоны обработки и стабилизирует частоту искровых разрядов. От выбора жидкости зависит точность формирования полости, шероховатость поверхности и срок службы электрода.
Стандарт ГОСТ 25331-82 определяет основные виды электроэрозионной обработки: ЭЭВ (вырезание проволокой), ЭЭОК (окончательная контурная), ЭЭПр (прошивка), ЭЭОт (обработка отверстий) и ЭЭМ (микрообработка). Каждый из этих режимов предъявляет разные требования к диэлектрику. Попытка применить универсальную жидкость или использовать остаток от предыдущей работы приводит к нестабильности параметров и увеличению допусков обработки.
Для электроэрозионных станков действует также ГОСТ Р ЕН 12957-2007, закрепляющий требования безопасности. Соблюдение технических регламентов гарантирует не только качество детали, но и безопасность работы оборудования.
Типы электроэрозионных жидкостей и их характеристики
Выбор диэлектрика начинается с определения типа электроэрозии.
На проволочно-вырезных станках (WEDM) работают водные диэлектрики с концентратами в соотношении разведения 1:50, 1:50–1:70 или 1:10 в зависимости от состава и требований процесса. На копировально-прошивных станках (sinker EDM) используют масляные диэлектрики. Для супердрелей применяют деионизированную воду. Причина разных подходов - в требованиях к вязкости, испаряемости и диэлектрической прочности.
Исторически в электроэрозии применяют несколько типов жидкостей:
Индустриальные масла по ГОСТ 20799-75 (И12А, ИЗОА, И40А) с температурой вспышки около 100 °C и кинематической вязкостью при 20 °C около 12,0 мм²/с.
Трансформаторное масло по ГОСТ 10121-76 с температурой вспышки около 54 °C и вязкостью примерно 2,2 мм²/с - для операций, допускающих более низкую вязкость.
Рабочая жидкость РЖ-3 по ТУ 38.101964-83 с вспышкой около 80 °C и вязкостью 3,0 мм²/с.
Рабочая жидкость РЖ-8 по ТУ 38.101883-83 с вспышкой около 120 °C и вязкостью 6–8,5 мм²/с - для процессов с повышенным тепловыделением.
Вода и водные концентраты - в режиме проволочного вырезания.
Выбор между ними зависит от материала заготовки. Для стали и ферромагнитных материалов чаще рекомендуют углеводородные диэлектрики. Для алюминия и цветных металлов лучше подходят деионизированная вода или маловязкие диэлектрики.
Критерии выбора СОЖ для электроэрозии и как это связано со станком
Главное правило: не существует «универсальной» жидкости для всех станков и всех материалов.
Выбор всегда начинается со справочника производителя оборудования. Там указаны допустимые типы диэлектриков, вязкостный диапазон, требования к температуре и требования к чистоте.
При подборе сравнивают несколько параметров:
Вязкость при 20 °C - влияет на циркуляцию жидкости, теплоотвод и очистку зоны обработки. Слишком высокая вязкость ухудшает промывку полости; слишком низкая не обеспечивает надежную изоляцию между электродом и заготовкой.
Температура вспышки - гарантирует пожаробезопасность и стабильность при нагреве во время работы.
Чистота по ISO 4406 - критична для электроэрозии. Твердые частицы в жидкости вызывают разряды в нежелательных местах, портят поверхность и сокращают срок электрода.
Испаряемость - низкая испаряемость снижает потери жидкости и обеспечивает стабильность концентрации.
Коррозионная активность и антикоррозионные свойства - защищают материал заготовки и корпус станка от воздействия жидкости.
Отсутствие запаха и низкая токсичность - комфорт работников.
Совместимость с материалом уплотнений и фильтрационной системой - определяет практический ресурс в цеху.
Когда меняют жидкость с импортной на отечественную альтернативу, сравнивают всю матрицу параметров, а не только название. Многие закупщики берут образец потенциальной замены и проводят пробный запуск на подобной детали, проверяя допуск и шероховатость.
Различие между электроэрозионными жидкостями и СОЖ для шлифования
Распространенная ошибка - считать, что электроэрозионная жидкость и шлифовальная СОЖ - это одно и то же.
На самом деле это разные продукты с разными функциями.
Для шлифования электроэрозионные жидкости непригодны, и наоборот. Электроэрозионная жидкость выполняет в первую очередь диэлектрическую функцию; охлаждение - вторичный эффект. СОЖ для шлифования предназначена прежде всего для теплоотвода, смазывания и удаления стружки из-под абразивного круга. При шлифовании главные параметры - смазывающая способность, охлаждающий эффект и концентрация рабочего раствора. Для большинства шлифовальных операций типична концентрация 3–5%, для некоторых операций по нержавеющей стали - до 6%.
При электроэрозии жидкость либо используется в чистом виде (готовое масло), либо разводится в строго определенном соотношении (1:50, 1:70). Подготовка жидкости к работе в шлифовании и электроэрозии - разные технологии.
Смешивание электроэрозионной жидкости с шлифовальной в одном резервуаре - верный способ испортить обе и создать проблемы с нестабильностью параметров. Кроме того, для электроэрозии контролируют чистоту по ISO 4406; для шлифования такого строгого контроля обычно не требуется.
Отечественные альтернативы и принципы импортозамещения
Импортозамещение электроэрозионной жидкости - это не просто замена бренда на российский аналог, а проверка технических характеристик и практическая апробация на производстве.
В цехах нередко работают с индустриальными маслами по ГОСТ 20799-75, трансформаторными маслами по ГОСТ 10121-76 и специализированными рабочими жидкостями по ТУ (например, РЖ-3, РЖ-8).
Ключевой критерий - не происхождение, а соответствие режиму ЭЭО, вязкости, температуре вспышки, чистоте, фильтруемости и требованиям станка. Если импортный диэлектрик имел вязкость 6 мм²/с и вспышку 110 °C, то подбирают отечественный аналог с близкими параметрами, не с худшими и не сильно лучшими - они все равно изменят гидродинамику процесса.

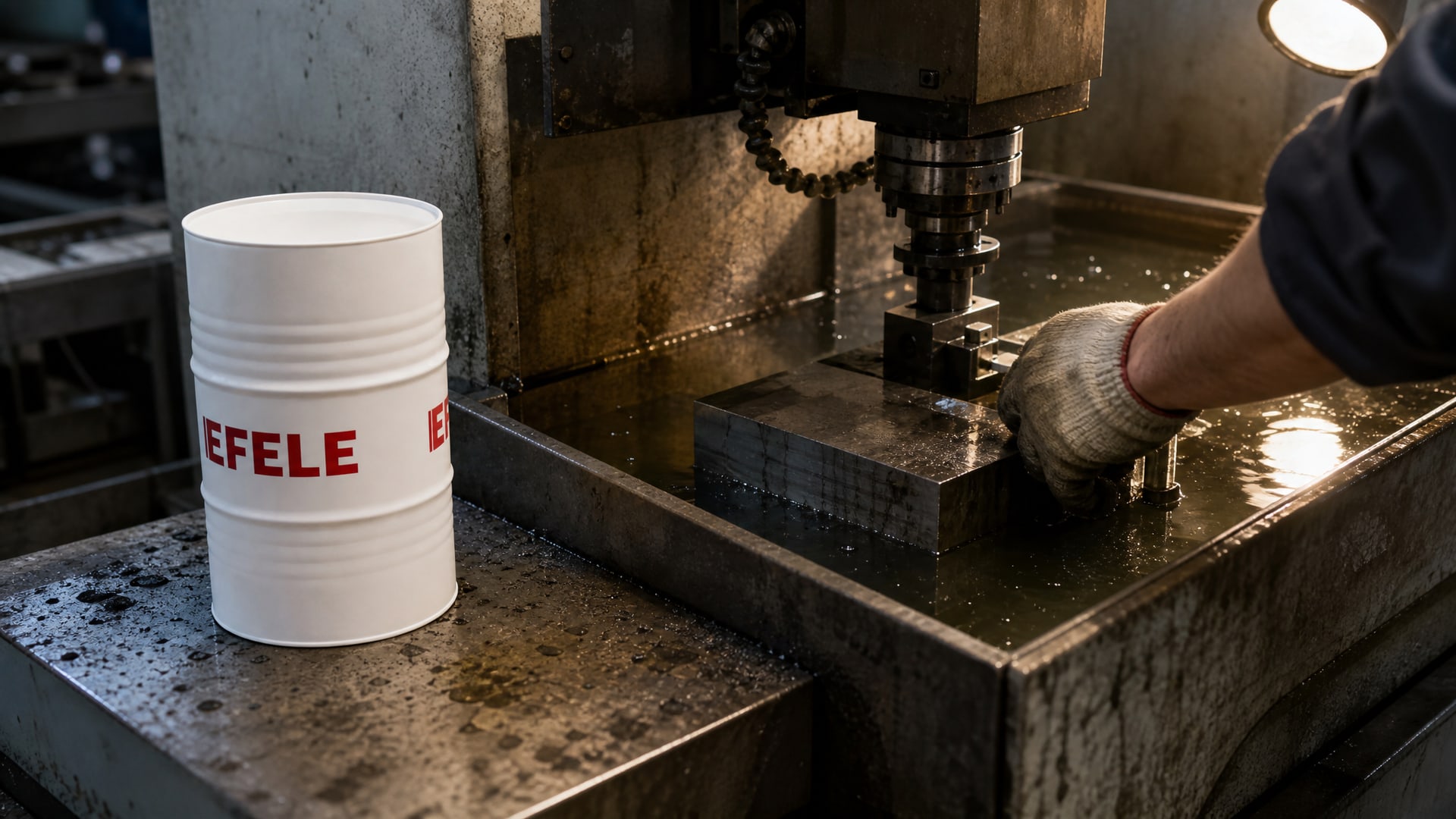

На практике многие инженеры сверяют старый техпаспорт используемой жидкости с доступными российскими маслами и рабочими жидкостями. EFELE CF-661 позиционируется как отечественный электроэрозионный диэлектрик, но успешное импортозамещение всегда основано на совпадении физико-химических параметров, а не на обещании универсальности.
При замене жидкости важно:
Сравнить вязкость, вспышку, испаряемость и антикоррозионные свойства с оригиналом.
Проверить совместимость с материалом уплотнений и фильтрацией.
Провести пробный запуск на тестовой детали и сравнить допуск, шероховатость и время обработки.
Убедиться, что новая жидкость прошла проверку чистоты по ISO 4406 и не деградирует при хранении.
Если новая жидкость прошла все проверки и показала результаты, близкие к оригиналу, она получает статус утвернутого аналога в цехе. Как правило, после этого закупщик возвращается к одному проверенному поставщику.
Требования к чистоте и обслуживание жидкости в процессе работы
Электроэрозионная жидкость в работе накапливает твердые продукты эрозии (металлическую пыль, нагар), разлагается под воздействием температуры и окисляется.
Контроль чистоты - не роскошь, а необходимое условие для высокоточной обработки.
Стандарт ISO 4406 определяет классы чистоты жидкости по размеру и количеству твердых частиц. Для электроэрозии обычно требуют класс не хуже 16/14/11. Это означает, что частиц размером более 4 микрометров допускается не более определенного числа на миллилитр жидкости.
На практике чистоту проверяют через регулярные интервалы эксплуатации - например, через каждые 50–100 часов работы. Если чистота деградирует быстрее нормы, пересматривают периодичность фильтрации или вводят дополнительную фильтрационную ступень.
Фильтруемость жидкости - ее способность проходить через фильтрующий элемент без повышения перепада давления - тоже входит в критерии выбора. Некоторые жидкости, особенно содержащие присадки, могут закупоривать мелкие ячейки фильтра и требуют более частой замены фильтрующих элементов. При сравнении аналогов проверяют, вписывается ли новая жидкость в имеющуюся на станке фильтрационную систему.
Хранение жидкости в открытых резервуарах ускоряет окисление и испарение; закрытые бачки с минимальным доступом воздуха держат жидкость стабильной дольше. Замену рекомендуют проводить хотя бы один раз в 6–12 месяцев, даже если чистота в норме, - старая жидкость теряет антикоррозионные свойства и может давать отложения на деталях.
Как подобрать жидкость для типовых ситуаций: примеры из практики
Для проволочно-вырезного станка (WEDM) при обработке стали: типичный выбор - водный диэлектрик с концентратом в разведении 1:50.
Вязкость рабочего раствора после разведения обычно падает, но это компенсируется высокой циркуляцией. Чистота должна быть не хуже 17/15/12. Такая жидкость обеспечивает чистую поверхность с шероховатостью Ra 0,4–0,8 микрометра без наслоений.

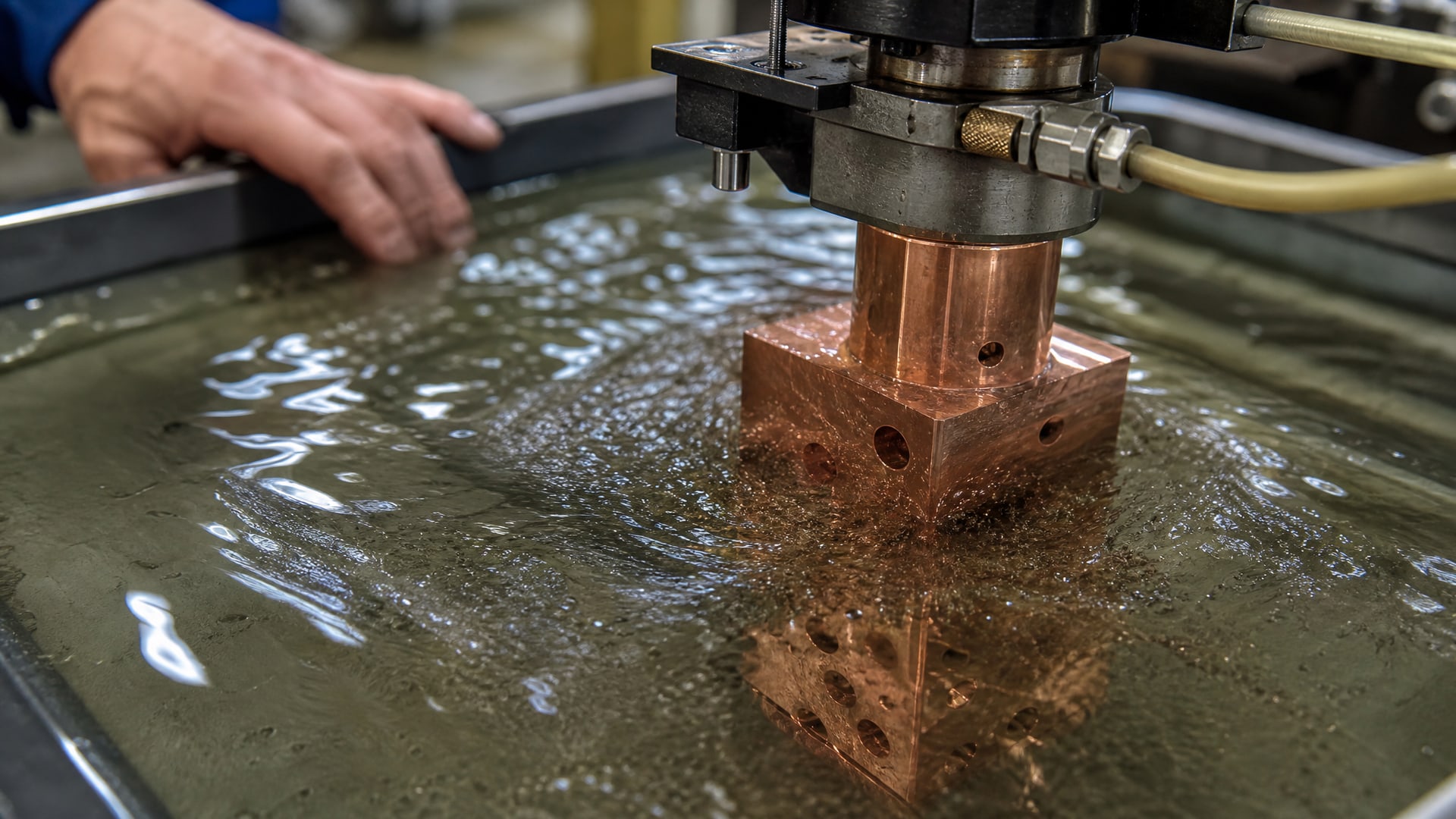

Для копировально-прошивного станка при обработке сложнопрофильной полости: берут масляный диэлектрик с вязкостью 6–8 мм²/с и вспышкой не ниже 110 °C. Сложная полость требует хорошей циркуляции для промывки; если вязкость больше 10 мм²/с, скорость обработки может упасть. Контроль чистоты - класс не хуже 16/14/11, иначе возрастает риск неуправляемых разрядов в узких зазорах.
Для супердреля (обработка отверстий малого диаметра): применяют деионизированную воду или специальный маловязкий диэлектрик. Вода обеспечивает максимальную теплоотдачу и позволяет получить точность до ±0,005 мм при сверлении отверстий диаметром 0,1–0,5 мм. Требуется система непрерывной циркуляции и деионизации, поскольку обычная вода вызывает коррозию.
Для микрообработки (гравировка или создание микроканалов): используют очищенное масло с вязкостью 3–4 мм²/с. Здесь жидкость отвечает за точность разряда; любая грязь или нестабильность параметров приводит к смещению линии гравировки.
В каждом из этих случаев смена жидкости из-за разового авариного остатка или "поскольку была в наличии" приводит к браку или потере производительности. Профессиональные цехи ведут отдельный учет жидкостей для каждого станка и не допускают смешивания типов.
Часто задаваемые вопросы
Можно ли использовать одну электроэрозионную жидкость для всех видов электроэрозии?
Нет. Для проволочного вырезания, копировальной прошивки и микрообработки требуются разные жидкости или разные концентрации водных диэлектриков. Попытка сэкономить на одной универсальной жидкости приводит к нестабильности обработки, браку и ускоренному износу электрода. Выбирайте жидкость под конкретный тип станка.
Почему электроэрозионная жидкость дороже обычного масла?
Электроэрозионный диэлектрик содержит комплекс присадок, обеспечивающих стабильность диэлектрических свойств, антикоррозионную защиту, низкую испаряемость и совместимость с фильтрацией. Обычное индустриальное масло этих требований не выполняет. Кроме того, электроэрозионная жидкость проходит проверку чистоты по ISO 4406, что требует доп. затрат на производство и контроль.
Как часто менять электроэрозионную жидкость?
Это зависит от интенсивности использования станка и деградации чистоты. В среднем рекомендуется полная замена один раз в 6–12 месяцев, даже если чистота в пределах нормы. Частичную замену или фильтрацию проводят через 50–100 часов работы. Проверяйте чистоту по ISO 4406 регулярно.
Какая температура вспышки критична для электроэрозионной жидкости?
Температура вспышки для электроэрозионных диэлектриков обычно лежит в диапазоне 50–120 °C в зависимости от типа ЭЭО. Для масляных диэлектриков при копировальной прошивке рекомендуют не ниже 100 °C. Низкая температура вспышки (ниже 80 °C) увеличивает риск самовозгорания при интенсивной циркуляции и нагреве.
Что такое "класс чистоты ISO 4406" и почему он важен?
ISO 4406 - это стандарт, определяющий количество и размер твердых частиц в жидкости. Класс чистоты записывают тремя цифрами: например, 16/14/11. Первая цифра - частицы размером более 4 микрометров; вторая - более 6 микрометров; третья - более 14 микрометров. Для электроэрозии твердые частицы вызывают нежелательные разряды и порчу деталей; поэтому контроль чистоты - обязателен.
Заключение
Правильный выбор сож для электроэрозионной обработки - это не просто соответствие названию, а проверка технических характеристик (вязкость, вспышка, чистота, испаряемость) и соответствие рекомендациям производителя станка. Каждый тип ЭЭО - проволочное вырезание, копировальная прошивка, микрообработка - требует своей жидкости или ее определенной концентрации. Отечественные альтернативы (индустриальные масла ГОСТ 20799-75, специализированные рабочие жидкости по ТУ) способны заменить импортные диэлектрики при условии, что вязкостно-температурные характеристики совпадают и проведена практическая проверка на производстве.
Следующий шаг - получить техпаспорт текущей жидкости со своего станка, сверить ее параметры с доступными отечественными аналогами, провести пробный запуск на тестовой детали и убедиться в соответствии допусков и шероховатости. После успешной апробации закупщик получает проверенный поставщик и стабильный процесс.
