Для инженеров, снабженцев и техспециалистов это означает: нужно не просто купить покрытие, а понять механизм разрушения и устранить основной источник проблемы на конкретном оборудовании.
Основные типы разрушения открытых зубчатых передач
Износ зубьев открытых передач не однороден.
В первую очередь идет речь об абразивном износе - когда твердые частицы (песок, пыль, осколки предыдущих слоев материала) попадают между зубьями и работают как наждак. Для открытых передач это главный враг: в закрытых коробках загрязнение содержится в масле и фильтруется, а на открытых зубья практически беззащитны.
Второй типичный вид - заедание и задиры. Они возникают, когда масляная пленка разрывается под действием переменных контактных напряжений, и происходит металлический контакт между зубьями. При этом выделяется огромное количество тепла, поверхность деформируется локально, и образуются микротрещины.
Третья форма - контактная усталость и питтинг (точечное выкрашивание). Это микроскопические вмятины под действием циклических нагрузок, которые со временем развиваются в ямки и кратеры.
Не забывать про коррозию: если вода попадает в зону зацепления, она проникает под защитный слой и вызывает ржавчину. На открытых передачах, особенно в условиях повышенной влажности или вблизи водоемов, это становится доминирующей причиной отказа.

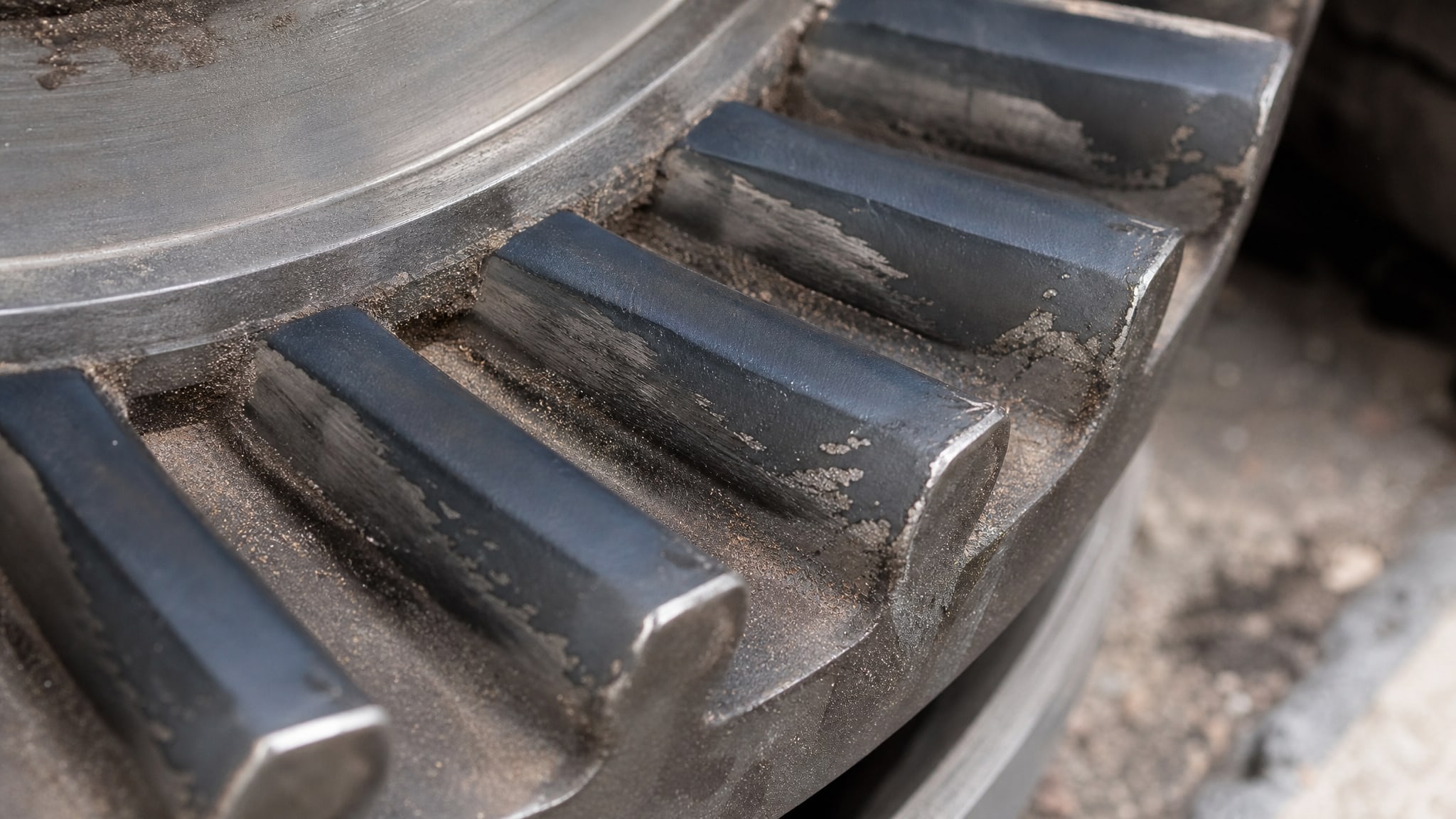

Почему твердосмазочные покрытия срывает быстро: механизм износа
Твердые смазочные покрытия (дисульфид молибдена, графит) работают по принципу самоорганизующегося слоя низкого трения.
Но долговечность этого слоя зависит от адгезии - насколько крепко он «сидит» на металле зуба.
При нанесении на открытую передачу покрытие сразу подвергается воздействию центробежных сил. Если подготовка поверхности некачественная (остатки ржавчины, масла, оксидов), адгезия будет низкой, и материал начнет отслаиваться еще до начала работы передачи. Вибрация и циклические удары ускорят этот процесс в разы.
При высоких нагрузках и температуре выше +60 °C твердый слой становится нестабильным. Если поверх него нанесена жидкая смазка, та теряет вязкость, и вместо плотного контакта образуются микроскопические зазоры. В эти щели проникают пыль и вода, что приводит к локальному разрушению покрытия.
Абразивный износ усугубляет проблему: частицы пыли и продукты износа самого покрытия попадают в зону зацепления и работают как наждачная бумага. За считанные часы они создают микроскопические царапины и впадины, из которых затем развиваются крупные дефекты.
Ориентировочный ресурс твердосмазочного покрытия при нормальных условиях составляет 7-14 дней. При высоких нагрузках, перегреве или запыленности он сокращается до 3-5 дней. Это означает, что на интенсивно работающей крановой передаче или шаровой мельнице покрытие может требовать переделки чуть ли не каждую неделю.
Роль влаги и загрязнений в ускорении коррозии
Вода в смазочном материале - основная причина коррозии рабочих поверхностей зубьев.
Она проникает в зону зацепления тремя путями: конденсат при температурных колебаниях, прямое попадание дождя или брызг моечной воды, растворение влажности воздуха в смазке.
Даже если твердое покрытие хорошо держится, вода разрушает его изнутри, вызывая электрохимическую коррозию. На поверхности зубьев появляются равномерные или пятнистые пятна ржавчины, которые быстро развиваются в питтинг.
Пыль работает по-другому. Она не разрушает материал напрямую, но обладает абразивностью. Когда пыль попадает в зону зацепления, твердые частицы (кварц, оксиды металлов, осколки керамики) вдавливаются в покрытие и работают как наждак. Это приводит к полированию поверхности, вырыванию отдельных кристаллов дисульфида молибдена и образованию микротрещин.
Комбинация влаги и абразива смертельна: вода проникает в микротрещины, там идет коррозия, и покрытие постепенно отслаивается пластами. На практике такие покрытия могут полностью разрушаться за 2-3 дня интенсивной работы.
Контроль влажности и исключение попадания воды в смазочный материал - первый шаг к увеличению ресурса. Это означает использование герметичных хранилищ, сушки воздуха перед нанесением и выбор смазок с высокой водоустойчивостью.
Геометрические ошибки и неправильная центровка
Нарушение центровки передач - частая, но часто игнорируемая причина ускоренного износа.
Если оси шестерни и колеса не параллельны или межосевое расстояние некорректно, нагрузка концентрируется на кромках зубьев вместо распределения по всей рабочей поверхности.
Результат: локальное повышение контактного давления на 20-40%, перегрев в зоне зацепления, разрыв масляной пленки и быстрое развитие задиров. На такие поврежденные участки твердое покрытие ложится неравномерно, и его адгезия снижается именно там, где нагрузка максимальна.
При монтаже передачи нужно проверять: - Параллельность осей вращения (допуск не более 0,1-0,2 мм на длине зацепления). - Межосевое расстояние (ошибка на 0,5 мм может привести к перекосу зацепления). - Люфт в подшипниках и сопряжениях (люфт вызывает микропередвижения, фреттинг-коррозию и срыв покрытия).
Фреттинг-коррозия - это специальный вид разрушения, возникающий при малых взаимных перемещениях деталей. Он проявляется темными пятнами на посадочных поверхностях и под твердым покрытием. Такие дефекты значительно сокращают ресурс защиты.
Высокие температуры и нестабильность смазочной пленки
Повышение температуры в зоне зацепления выше +60 °C радикально меняет поведение смазочного слоя.
Если поверх твердого покрытия нанесена жидкая смазка, та теряет вязкость, пленка становится жидкой и нестабильной. Твердое покрытие при этом становится менее пластичным и более хрупким.
При температуре выше +80 °C вязкость масла может упасть так, что оно практически не будет держаться на зубьях. Это приводит к полусухому трению, мгновенному перегреву и развитию задиров за считанные минуты.
На практике это означает, что смазка нуждается в теплопроводности и испаряемости. Минеральные масла здесь работают хуже, чем синтетические или специальные противозадирные составы с повышенной теплоемкостью.
Еще один фактор - испарение. При высокой температуре легколетучие компоненты смазки испаряются, оставляя на зубьях только вязкий осадок, который быстро окисляется и теряет смазывающую способность. В этом случае даже регулярное нанесение новой смазки не спасает, и требуется либо охлаждение передачи, либо переход на покрытия с другой химией.
Для крановых передач, работающих в летнее время на солнце, температура может подняться на 40-50 °C выше окружающей среды. При исходной температуре +20 °C это означает +60-70 °C в зоне зацепления, что уже близко к критическому уровню.
Недостаточная подготовка поверхности и адгезия покрытия
Перед нанесением твердосмазочного покрытия поверхность зубьев должна быть тщательно подготовлена.
Это означает удаление ржавчины, масла, оксидов и остатков старого покрытия. Если этого не сделать, адгезия будет недостаточной, и материал начнет отслаиваться при первых же вибрациях и нагрузках.
На практике многие предприятия ограничиваются поверхностной очисткой - протиранием тряпкой или продувкой воздухом. Это неправильный подход. Поверхность должна быть очищена до металлического блеска, без видимых следов окисления и масла. Идеальный способ - дробеструйная обработка или химическое травление.
Плохая адгезия приводит к ускоренному центробежному срыву покрытия. При вращении зубья испытывают центробежное ускорение, и если адгезия низкая, материал начинает отслаиваться с краев. За несколько часов работы покрытие может полностью сойти на одной стороне зуба, оставляя открытый металл, подверженный коррозии и износу.
В качестве альтернативы традиционным смазкам, для защиты от износа и коррозии на открытых зубчатых передачах можно рассмотреть антифрикционное твердосмазочное покрытие MODENGY 1002 на основе дисульфида молибдена, доступное в аэрозоле для удобства нанесения. Такие решения работают при условии правильной подготовки поверхности, обезжиривания спиртом непосредственно перед напылением и соблюдения режимов отверждения, указанных производителем.
Ошибки при выборе типа и количества смазки
Первое и самое частое заблуждение: думать, что количество смазки прямо коррелирует с ее защитной способностью.
На самом деле избыток смазки может ускорить износ. Избыток масла притягивает пыль, которая прилипает к зубьям и работает абразивом. Избыток твердого покрытия создает толстый слой, который хуже держится на металле и быстрее срывается при вибрации.
Второе заблуждение: предполагать, что любая смазка подойдет для открытой передачи. На самом деле для открытых передач критичны: - Адгезия (смазка должна удерживаться на вертикальных поверхностях даже при вращении). - Водоустойчивость (смазка не должна вымываться дождем или конденсатом). - Защита от коррозии (смазка должна препятствовать попаданию влаги к металлу). - Абразивоустойчивость (смазка должна сохранять свойства при попадании пыли).
Обычная литиевая пластичная смазка часто не удовлетворяет этим требованиям. Она вымывается водой, плохо держится на вращающихся зубьях и не обеспечивает защиту от коррозии при длительном контакте с влагой.
Для открытых зубчатых передач, работающих в условиях высоких нагрузок и требующих защиты от коррозии, отлично подходит адгезивная смазка-спрей EFELE MG-240 Spray с дисульфидом молибдена и графитом. Такие составы сочетают хорошую адгезию, водоотталкивающие свойства и длительную защиту от абразивного износа, при условии что нанесены на должным образом подготовленную и высушенную поверхность.
Третье заблуждение: использовать универсальные смазки без учета специфики передачи. Крановые передачи, работающие в условиях перегрузок и вибрации, требуют смазок с высокой адгезией и пластичностью. Мельничные передачи, где температуры выше, требуют смазок с повышенной теплоустойчивостью. Передачи на открытом воздухе, подверженные дождям и морозам, требуют смазок с водоустойчивостью и низкотемпературными свойствами.
Часто задаваемые вопросы
Почему твердое смазочное покрытие на зубьях сходит за несколько дней?
Причины могут быть несколько: плохая подготовка поверхности (ржавчина, масло, оксиды), центробежный срыв при недостаточной адгезии, попадание пыли и воды в зону зацепления, высокая температура выше +60 °C, нарушение центровки передачи. Чаще всего это комбинация факторов. Проверьте прежде всего качество подготовки поверхности и убедитесь, что передача отцентрирована правильно.
Поможет ли повторное нанесение покрытия, если передача уже была в работе?
Повторное нанесение имеет смысл, только если вы устраните основную причину износа. Если покрытие сходит из-за плохой адгезии или нарушения центровки, просто нанести его снова - значит получить тот же результат. Сначала почистьте зубья, осмотрите геометрию зацепления, проверьте центровку и влажность воздуха, а затем уже наносите новое покрытие.
Можно ли использовать жидкую смазку вместо твердого покрытия на открытой передаче?
Да, жидкие смазки используются часто, особенно если передача не слишком загрязнена. Но жидкая смазка требует регулярного нанесения (часто - каждые 2-3 дня), она вымывается водой и пыльюитель требует надежного способа доставки на зубья (масломер, ручное нанесение, система централизованной смазки). Твердое покрытие дольше держится, но требует правильной подготовки.
Вода в смазочном материале действительно вызывает коррозию?
Да, это одна из основных причин коррозии рабочих поверхностей. Вода проникает под защитный слой, вызывает электрохимическую коррозию металла, и образуются ямки (питтинг). Поэтому очень важно хранить смазку в герметичной упаковке, сушить поверхность перед нанесением и избегать попадания дождя или конденсата в зону зацепления.
Как проверить, правильно ли отцентрирована передача?
Проверьте параллельность осей (допуск 0,1-0,2 мм на длине зацепления) и межосевое расстояние (ошибка на 0,5 мм недопустима). Используйте штангенциркуль, линейку и щупы. Если зацепление косое или неравномерное (видно при вращении с осветлением), требуется регулировка. Обратитесь к специалистам по наладке, если нет опыта.
Заключение
Быстрый износ твердосмазочных покрытий на открытых зубчатых передачах - это не казус и не признак низкого качества материала. Это прямое следствие совокупности факторов: абразивное загрязнение, влага, высокие температуры, геометрические ошибки в монтаже и недостаточная подготовка поверхности. Каждый из этих факторов ускоряет износ в 1,5-2 раза, а вместе они могут сократить ресурс защиты с 7-14 дней до 2-3 дней.
Правильный подход - это не выбор универсального решения, а диагностика конкретных условий работы передачи. Нужно проверить центровку, убрать источники пыли, исключить попадание воды, контролировать температуру и тщательно подготовить поверхность перед нанесением защиты. Только после этого имеет смысл выбирать тип смазки или покрытия с учетом нагрузок, скоростей и климатических условий конкретного объекта.
