Как работает рефрактометр и почему нужен коэффициент преобразования

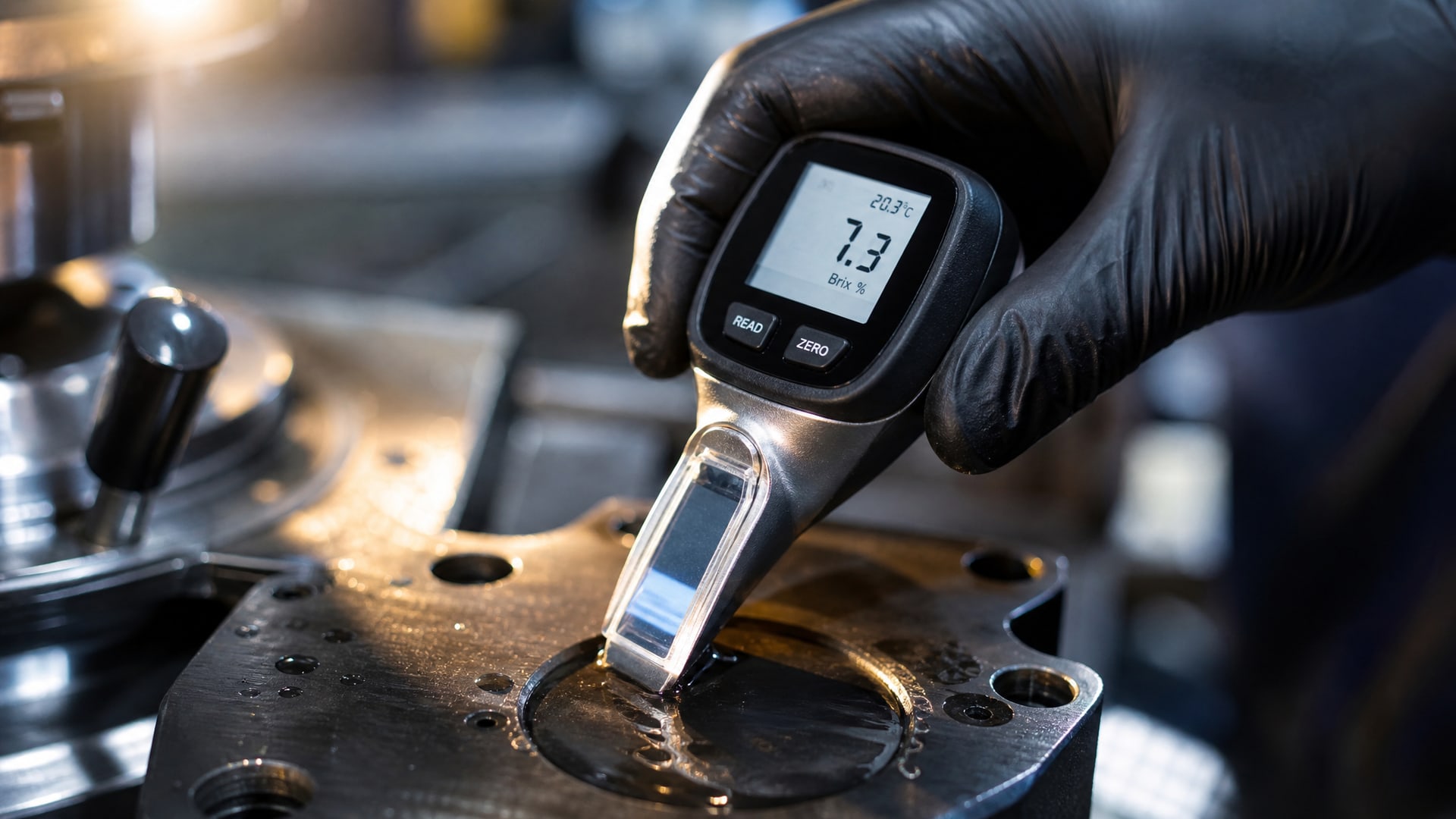

Рефрактометр для СОЖ регистрирует угол преломления света при прохождении через пробу жидкости.
Внутри прибора это отображается на шкале Brix, которая выглядит как процент, но на самом деле - условная единица оптического параметра. Чтобы перевести это показание в реальный процент концентрации, нужен коэффициент рефрактометра (refractometer factor или correction factor).
Формула расчета:
реальная концентрация (%) = показание рефрактометра × коэффициент производителя СОЖ
Например, если прибор показал 3,2 по Brix, а коэффициент СОЖ равен 3,1, то концентрация в баке = 3,2 × 3,1 = 9,92%, близко к 10%. Но если тот же показатель 3,2 применить с коэффициентом 0,88, получится 2,8%, совсем другое значение.
Коэффициент зависит от химического состава конкретной жидкости - типа базового масла, пакета присадок, эмульгаторов. Универсального значения нет. Поэтому перед внедрением рефрактометра нужно обязательно выяснить коэффициент у поставщика, посмотреть его в техническом листе (раздел «Refractometer Factor» или «Refractive Index») либо определить самостоятельно по контрольному замесу известной концентрации.
Правильный отбор пробы и калибровка прибора
Точность показания зависит не только от самого прибора, но от качества подготовки.
Перед измерением необходимо:
Отбор пробы

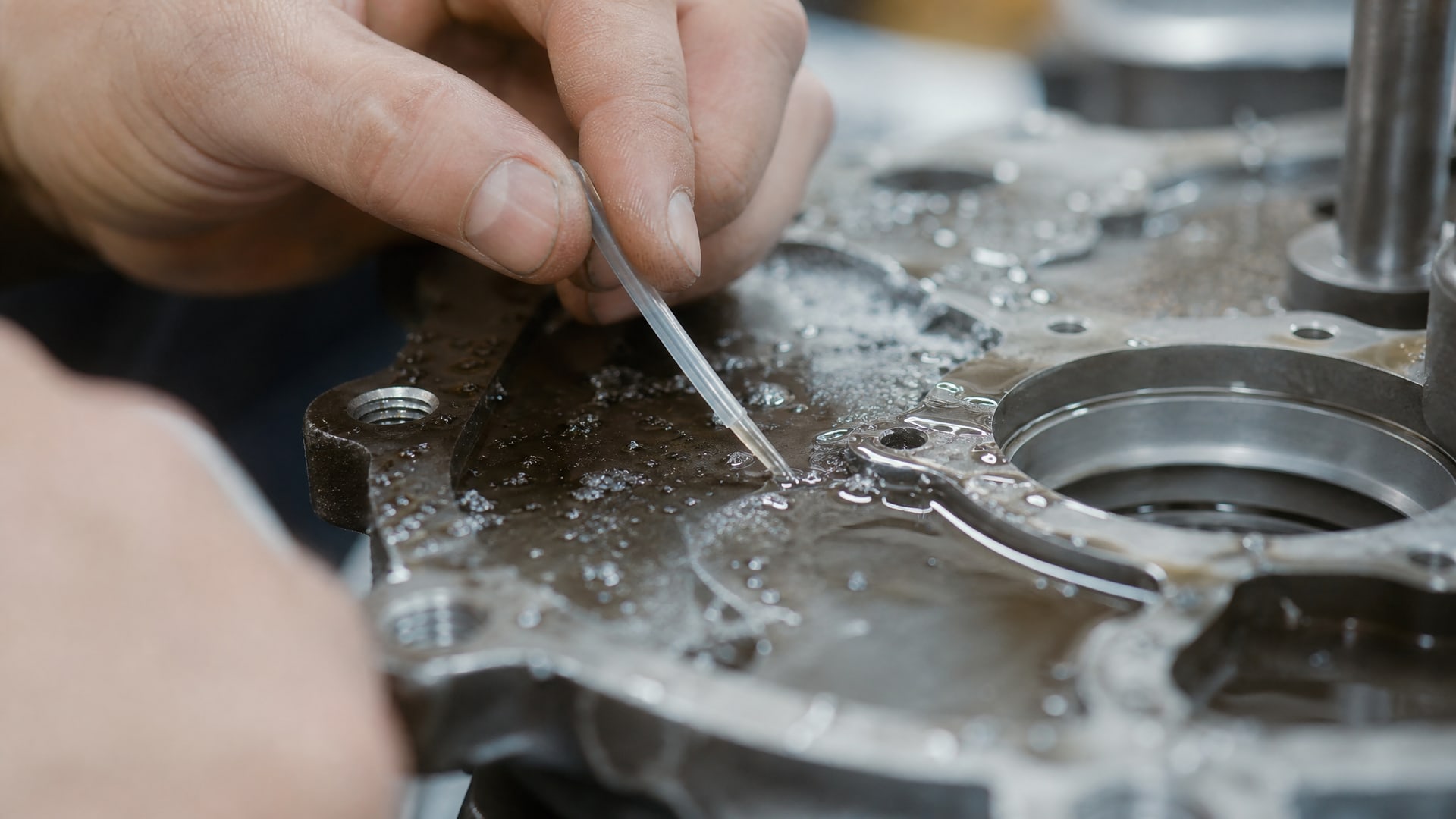

Возьмите 2–3 капли жидкости из активно работающей части системы - не из застойной зоны, не с поверхности бака, где возможно расслоение. Убедитесь, что проба чистая, без видимых частиц стружки, сухого осадка или пены. Если эмульсия визуально расслоена или мутна не в норме, перемешайте систему перед отбором или дайте ей отстояться несколько минут.
Калибровка прибора
Перед первым измерением и периодически в течение смены откалибруйте прибор водой. Оптимально использовать ту же воду, на которой готовят смесь в системе. Если это вода из проводного водопровода, возьмите именно ее; если система работает на дистиллированной воде, калибруйте дистиллированной. Выставьте нулевое показание по чистой воде на границе свет–тень в окуляре. Правильная калибровка исключает систематическое смещение показаний на весь день работы.
Условия измерения
Четкая граница между светлой и темной областями в окуляре - залог точности. Если граница расплывчатая, причины могут быть: загрязнение призмы, проба слишком холодная или горячая, недостаточное освещение. Протрите призму мягкой тканью, убедитесь, что проба близка к комнатной температуре (если нет автоматической температурной компенсации), повторите попытку. При наличии функции ATC (автоматическая температурная компенсация) граница будет более стабильна в широком диапазоне температур, но это не отменяет необходимость чистоты пробы и правильного отбора.
Пересчет показаний в реальную концентрацию и контроль в цехе
После снятия показания с прибора нужно сразу же применить формулу преобразования.
Процедура:
Прибор показал значение по шкале (например, 5,0 по Brix).
Умножьте это значение на коэффициент рефрактометра вашей СОЖ (например, 2,0).
Получилась реальная концентрация: 5,0 × 2,0 = 10,0%.
Сравните с рекомендованным диапазоном (обычно 4–10%, но точный диапазон указан в техлисте для конкретной операции).
Если концентрация ниже нормы (например, 7% вместо требуемых 9–10%), долейте концентрат. Если выше (12% вместо 10%), добавьте воды. После корректировки дайте системе поработать 5–10 минут, перемешайте, повторно проверьте показание, чтобы убедиться в полном смешении.
На практике контроль проводят:
в начале смены - для исходной проверки;
после доливки свежей порции СОЖ - чтобы система пришла в норму;
раз в 1–2 смены при длительной работе системы - для отслеживания испарения и уноса жидкости на деталях.
При регулярном мониторинге вы быстро заметите, как изменяется концентрация в течение дня работы. Это поможет скорректировать режим доливок и удержать расход в рамках бюджета.
Экономия за счет оптимизации концентрации и влияние на качество обработки
Завышение концентрации - распространенная ошибка.
Логика: «если 8% хорошо, то 12% еще лучше». На самом деле:
Перерасход концентрата увеличивает затраты.
Избыточная концентрация может нарушить стабильность эмульсии, привести к расслоению или пене.
Вязкость смеси при высокой концентрации может возрасти сверх нормы, ухудшая охлаждение инструмента и стружкоотвод.
И наоборот, занижение концентрации:
Снижает эффективность смазывания и охлаждения.
Ослабляет защиту от коррозии обработанных поверхностей и инструмента.
Может привести к ускоренному износу и поломке инструмента.
Вызывает локальные перегревы в зонах контакта резца с деталью.
Правильный диапазон - это компромисс между защитой, экономией и стабильностью. На большинстве участков металлообработки рекомендуемое окно составляет 4–10% в зависимости от конкретной операции и СОЖ. Удержание концентрации ровно в этом диапазоне, без скачков и без запаса, позволяет сэкономить 15–20% концентрата в год при одновременном улучшении стабильности обработки и предсказуемого расхода материала.
Для быстрого и точного контроля концентрации на площадке рекомендуется использовать портативный рефрактометр EFELE Рефрактометр для СОЖ (Brix 0–20%), который обеспечивает читаемость в нужном диапазоне и позволяет проводить проверку буквально за две минуты без задержки производства.
Типичные ошибки при выборе и применении рефрактометра
Ошибка 1: путаница показания с готовым процентом
Многие берут показание с прибора и считают, что это уже готовая концентрация в процентах. В результате система либо переполнена, либо недоконцентрирована, и качество обработки страдает. Всегда применяйте формулу с коэффициентом.
Ошибка 2: использование универсального коэффициента
«Возьму коэффициент 2,0, подходит для всех эмульсий» - неверно. Каждая СОЖ имеет свой коэффициент. Примеры из источников показывают значения от 0,88 до 3,1. Даже близкие по назначению жидкости разных производителей могут отличаться на 30–50% по этому параметру. Уточняйте коэффициент в технлисте или у поставщика.
Ошибка 3: калибровка неправильной водой
Если калибруете рефрактометр дистиллированной водой, а система работает на водопроводной, показания будут систематически смещены. Минерализация обычной воды влияет на показатель преломления. Калибруйте той же водой, что в системе.
Ошибка 4: отбор пробы из застойной зоны
Проба из застойного угла бака или с поверхности не репрезентативна. Возьмите образец из активно циркулирующей части, это даст верное представление о средней концентрации.
Ошибка 5: редкий контроль или контроль только после проблем
«Измерим, когда заметим, что тонко работает» - к тому моменту уже нанесен урон. Регулярный мониторинг позволяет вовремя заметить тренд снижения концентрации и скорректировать его до появления брака.
Ошибка 6: игнорирование нечитаемости границы
Если граница свет–тень расплывчатая или вообще не видна, это не просто «плохо видно» - это признак загрязнения пробы или призмы, или неправильной температуры. Повторите процедуру после очистки, не игнорируйте сигнал.
Часто задаваемые вопросы
Как пользоваться рефрактометром для эмульсии СОЖ?
Положите 2–3 капли чистой пробы на призму, закройте крышку, посмотрите в окуляр и найдите четкую границу между светлой и темной областями. Запишите показание по этой границе, умножьте на коэффициент рефрактометра вашей СОЖ (из техлиста) и получите реальную концентрацию в процентах. Перед первым использованием отрегулируйте нулевую точку по чистой воде.
Какой коэффициент рефрактометра использовать?
Используйте только коэффициент, указанный производителем вашей конкретной СОЖ. Он находится в техническом листе (разделы «Refractometer Factor», «Refractive Index» или подобные). Если коэффициента нет в документах, свяжитесь с поставщиком - просто запросите эту цифру. Универсального коэффициента не существует; диапазон возможных значений составляет примерно 0,8–3,2 и зависит от состава жидкости.
Как часто нужно проверять концентрацию СОЖ в цехе?
На большинстве участков достаточно проверять в начале смены, после доливки свежей жидкости и раз в 1–2 смены при длительной непрерывной работе. На критичных операциях (точение с высокими скоростями, координатно-расточные работы) контроль может быть чаще - вплоть до каждые 2–4 часа. Регулярность зависит от скорости испарения воды в вашей системе и интенсивности производства.
Может ли одна система использовать рефрактометры от разных производителей?
Да, если у каждого рефрактометра известен его собственный коэффициент или шкала. Однако на практике проще завести один прибор и пользоваться им систематически. Это исключает путаницу между калибровками и упрощает ведение записей показаний по времени.
Влияет ли температура пробы на показание рефрактометра?
Да, влияет. Показатель преломления зависит от температуры. Если нет автоматической температурной компенсации (ATC), дождитесь, пока проба прогреется или остынет до комнатной температуры перед измерением, либо вводите поправку по таблице в инструкции прибора. С функцией ATC показания более стабильны в диапазоне 10–40 °C, но абсолютную точность она не гарантирует.
Заключение
Рефрактометр - это простой и доступный инструмент оперативного контроля концентрации СОЖ прямо на производстве. Главное - понимать, что прибор измеряет не саму концентрацию, а показатель преломления, который переводится в проценты через коэффициент, характерный для каждой жидкости. Правильная калибровка, репрезентативный отбор пробы и систематический мониторинг позволяют удержать расход концентрата в оптимальном диапазоне, сэкономить 15–20% материала в год и одновременно поддержать качество обработки и защиту инструмента.
Первый практический шаг: возьмите техдокументацию вашей СОЖ, найдите или запросите у поставщика коэффициент рефрактометра, выберите портативный рефрактометр с диапазоном Brix 0–20%, отрегулируйте его по воде, которая используется в системе, и проведите первое измерение. После этого введите регулярный контроль - раз в начало смены и раз в 1–2 смены при непрерывной работе. Это займет 5 минут в день, а результат будет виден уже через месяц экономии и стабильности обработки.
