Материал адресован технологам, инженерам и закупщикам, которые отвечают за поддержание рабочей СОЖ в допустимых рамках и хотят понять логику контроля, а не просто действовать по инструкции.
Что такое коэффициент пересчета и почему он не универсален
Рефрактометр измеряет показатель преломления жидкости, который изменяется с изменением концентрации.
Однако зависимость между показанием в Brix и реальным процентом концентрации не линейна и не одинакова для всех СОЖ. Каждый состав - минеральное масло с добавками, эмульгаторы, ингибиторы коррозии, биоциды - преломляет свет по-своему.
Поэтому производитель СОЖ определяет т. н. refractometer factor (коэффициент пересчета, или RI factor), который связывает показание прибора с фактической концентрацией:
Концентрация (%) = показание рефрактометра (Brix) × коэффициент продукта
Например, если рефрактометр показал 3 Brix, а коэффициент СОЖ равен 2, то фактическая концентрация составляет 6%. Если же использовать коэффициент от другой эмульсии (скажем, 1,5), получится 4,5% - ошибка на 25% и более.
Перенести коэффициент с одного продукта на другой нельзя. Даже две эмульсии одного производителя, но из разных партий или с обновленной рецептурой, могут иметь несколько отличающиеся множители. Поэтому первое правило контроля - всегда найти коэффициент в паспорте или у поставщика конкретной СОЖ, которая работает в вашем цехе.
Где найти коэффициент и что делать, если его нет

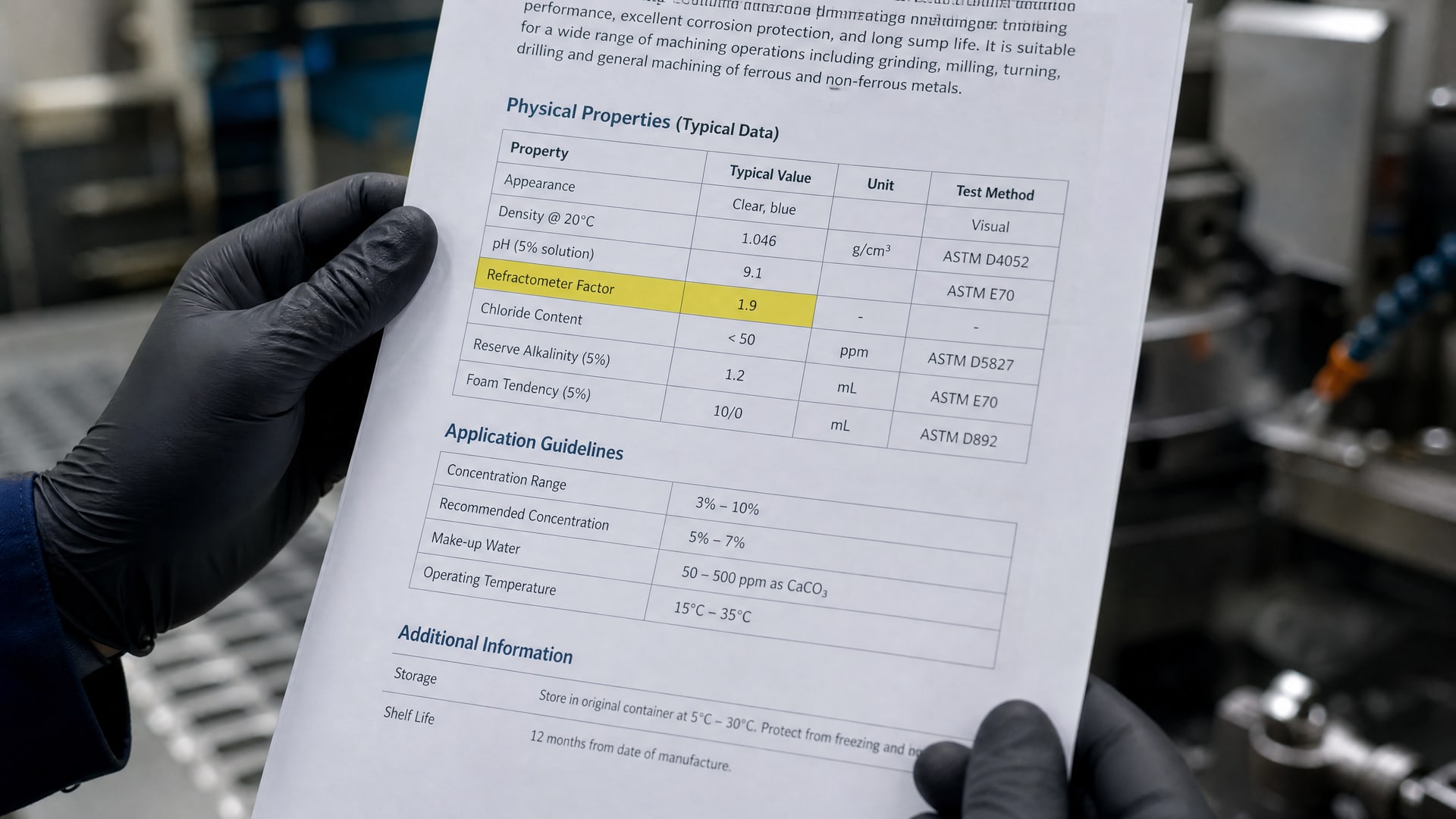

Коэффициент пересчета указывается в техническом паспорте (TDS, Technical Data Sheet) или в сертификате соответствия почти любой современной СОЖ.
Ищите его под названиями refractometer factor, RI factor, Brix factor, correction factor или concentration factor. Обычно указывается как число, часто от 1,5 до 2,5 в зависимости от состава.
Если коэффициента нет ни в паспорте, ни на сайте поставщика, свяжитесь с технической поддержкой. Добросовестный производитель всегда предоставит этот параметр - это базовая информация для управления эмульсией.
В редких случаях, когда поставщик недоступен или продукт устаревший, коэффициент определяют экспериментально. Для этого готовят эмульсию известной концентрации (например, 5% по расчету), измеряют ее рефрактометром и получают показание в Brix. Коэффициент вычисляют как отношение: коэффициент = известная концентрация / показание Brix. Если рабочая эмульсия давно используется и ее составление ведомо, можно провести калибровку по ее текущему состоянию, согласовав расчет с инженером.
Как откалибровать рефрактометр и выбрать пробу
Калибровка рефрактометра - это обнуление по чистой воде.
Процесс займет минуту и критичен для всех последующих измерений.
Порядок калибровки:

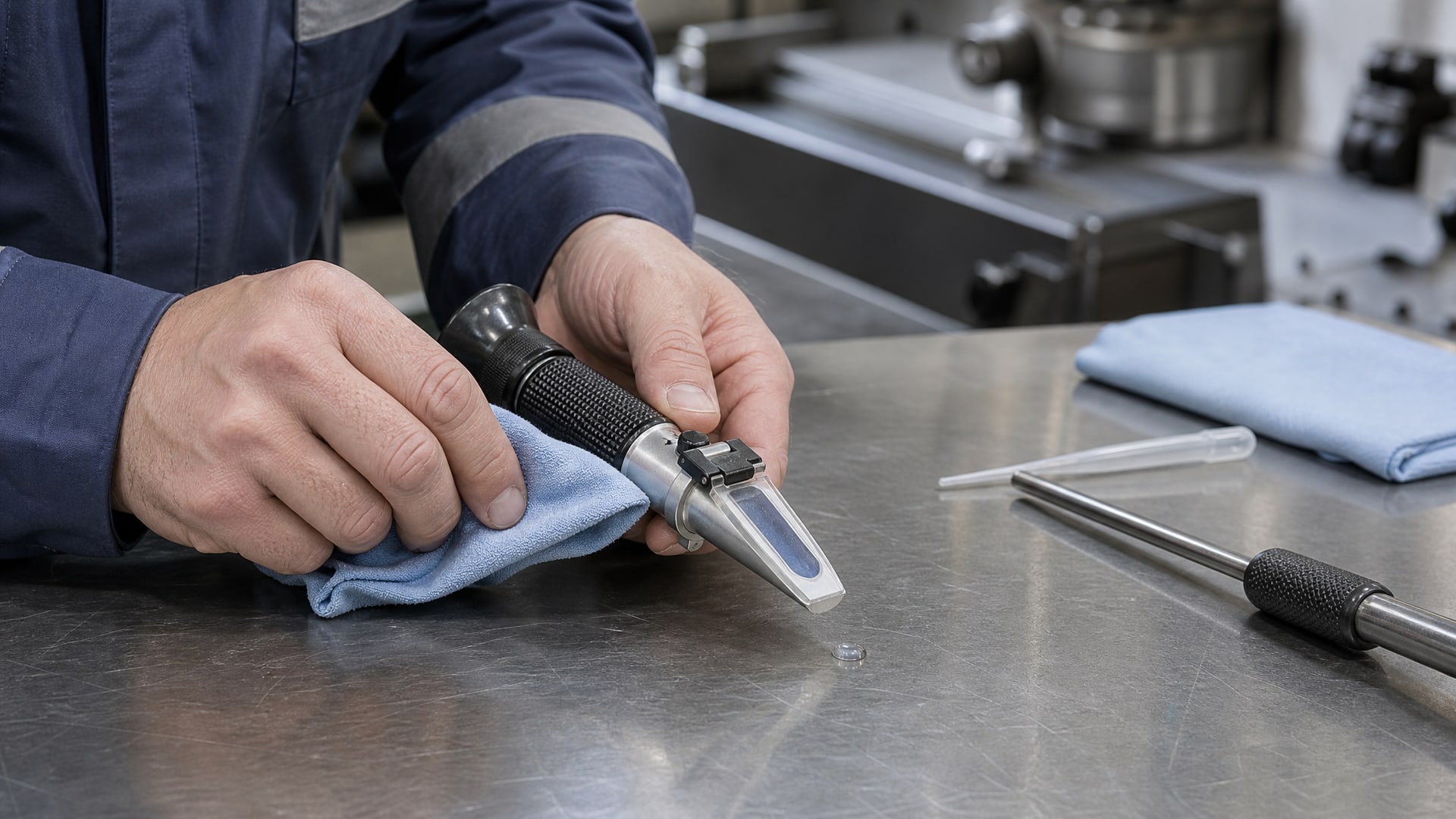

Протрите верхнюю (главную) и нижнюю (крышка) призму рефрактометра мягкой чистой тканью, желательно без ворса (микрофибра, специальная ткань для оптики). Никогда не трите абразивными материалами.
Положите 1–2 капли дистиллированной или деионизированной воды на главную призму.
Закройте крышку, прижав ее без усилия.
Посмотрите в окуляр. Вы должны увидеть границу светлой и темной зон (граница раздела).
Отрегулируйте окуляр так, чтобы эта граница была четкой.
Если прибор оснащен регулировочным винтом (обычно на тубусе), медленно поворачивайте его, пока темная зона не встанет ровно на нулевую отметку шкалы (0 Brix).
Сотрите воду с призм той же чистой тканью.
Совет: калибруйте прибор той водой, которой разбавляют концентрат СОЖ в вашем цехе. Если вода жесткая или содержит примеси, это может незначительно повлиять на показание, и калибровка «под местные условия» дает большую точность.
Отбор пробы:
Пробу берут из нижней части сумпа или резервуара, не с поверхности. Причина: на поверхности скапливается масло, которое вышло из эмульсии (расслоение), образуется пена, иногда плывут стружка и загрязнения. Все это искажает показание преломления и дает завышенный результат.
Используйте чистый шприц, стакан или специальный пробоотборник. Возьмите 1–2 мл эмульсии, дайте ей немного остыть (рефрактометр чувствителен к температуре), и сразу переносите на призму. Если эмульсия содержит видимую стружку, профильтруйте пробу через марлю или мелкую сетку.
Пошаговое измерение и интерпретация результата
После калибровки и подготовки пробы процесс измерения несложен, но требует аккуратности.
Шаги измерения:

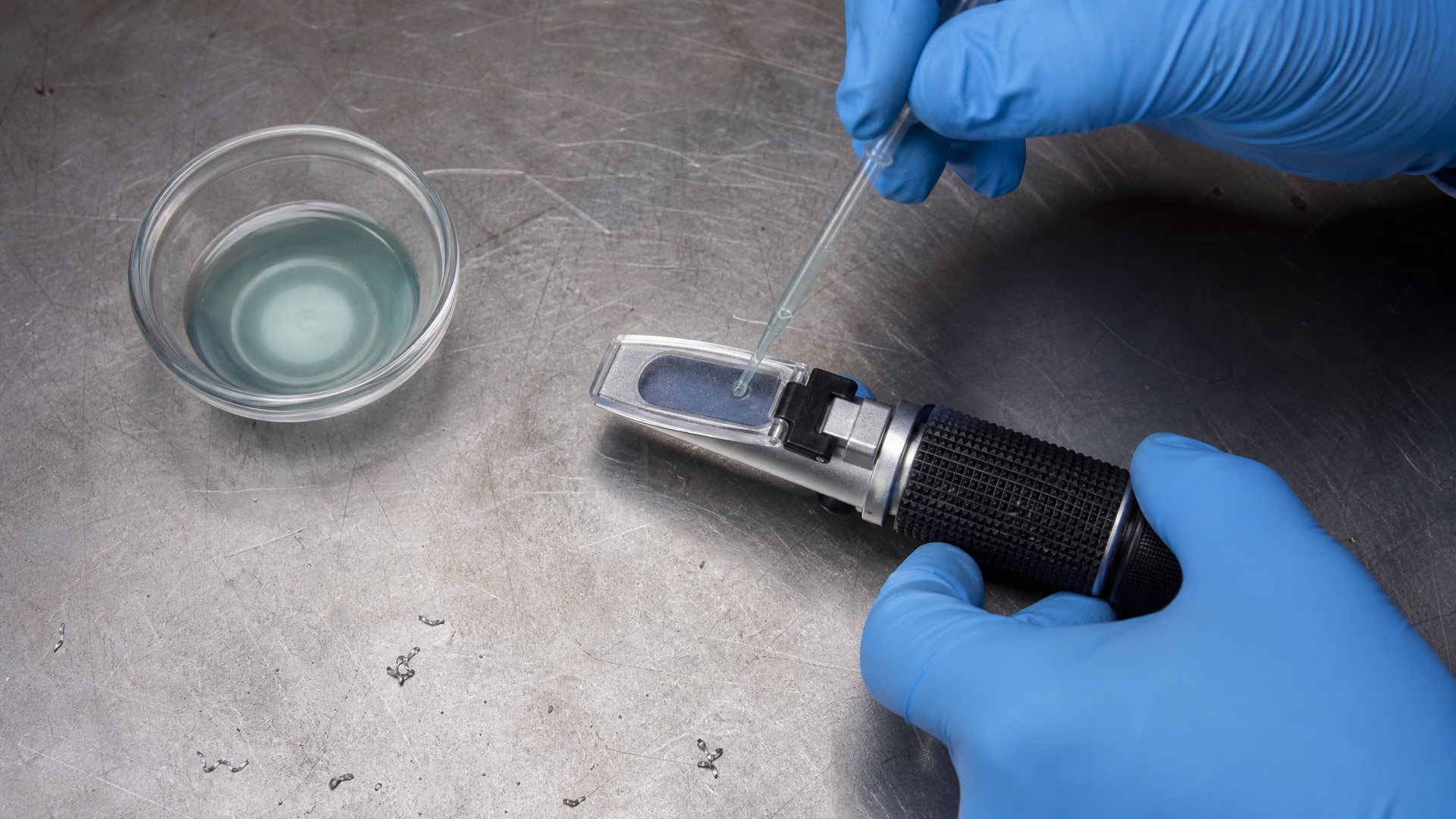

1. Нанесите пробу. На главную призму поместите 1–2 капли эмульсии комнатной температуры (или близкую к 20 °C, если требуется по инструкции).
2. Закройте крышку. Прижимайте без излишних усилий; слишком сильное давление может повредить призму.
3. Дождитесь равномерного распределения. Дайте жидкости на несколько секунд равномерно распределиться между призмами, чтобы граница стала стабильной.
4. Посмотрите в окуляр. Поднесите прибор к источнику естественного или рассеянного света (окно, потолочный светильник). Прямой солнечный свет создает блики.
5. Найдите и зафиксируйте границу. В центре поля зрения будет четкая линия между синей (или темной) зоной и светлой. Это граница раздела, на нее ориентируются.
6. Снимите показание. Граница должна совпасть с какой-то отметкой на шкале. Обычно шкала идет от 0 до 20 или 0 до 30 Brix с подразделениями. Запишите число, на которое указывает граница.
7. Вычислите концентрацию. Умножьте показание на коэффициент: концентрация = показание × коэффициент. Например, 2,5 Brix × 2,0 = 5,0%.
8. Сравните с нормой. Почти все производители СОЖ рекомендуют рабочий диапазон, например 5–8% или 6–10%. Если результат за пределами этого коридора, нужно действовать.
Если концентрация ниже нормы, добавьте концентрат. Если выше - долейте воду (обычно в соотношении, которое подскажет инженер или техническая поддержка, или рассчитайте по формуле разведения). После коррекции измерьте снова через 5–10 минут, когда эмульсия хорошо перемешается.
Типичные ошибки и как их избежать
Ошибка 1: используется коэффициент от другой СОЖ или универсальный «коэффициент 2».

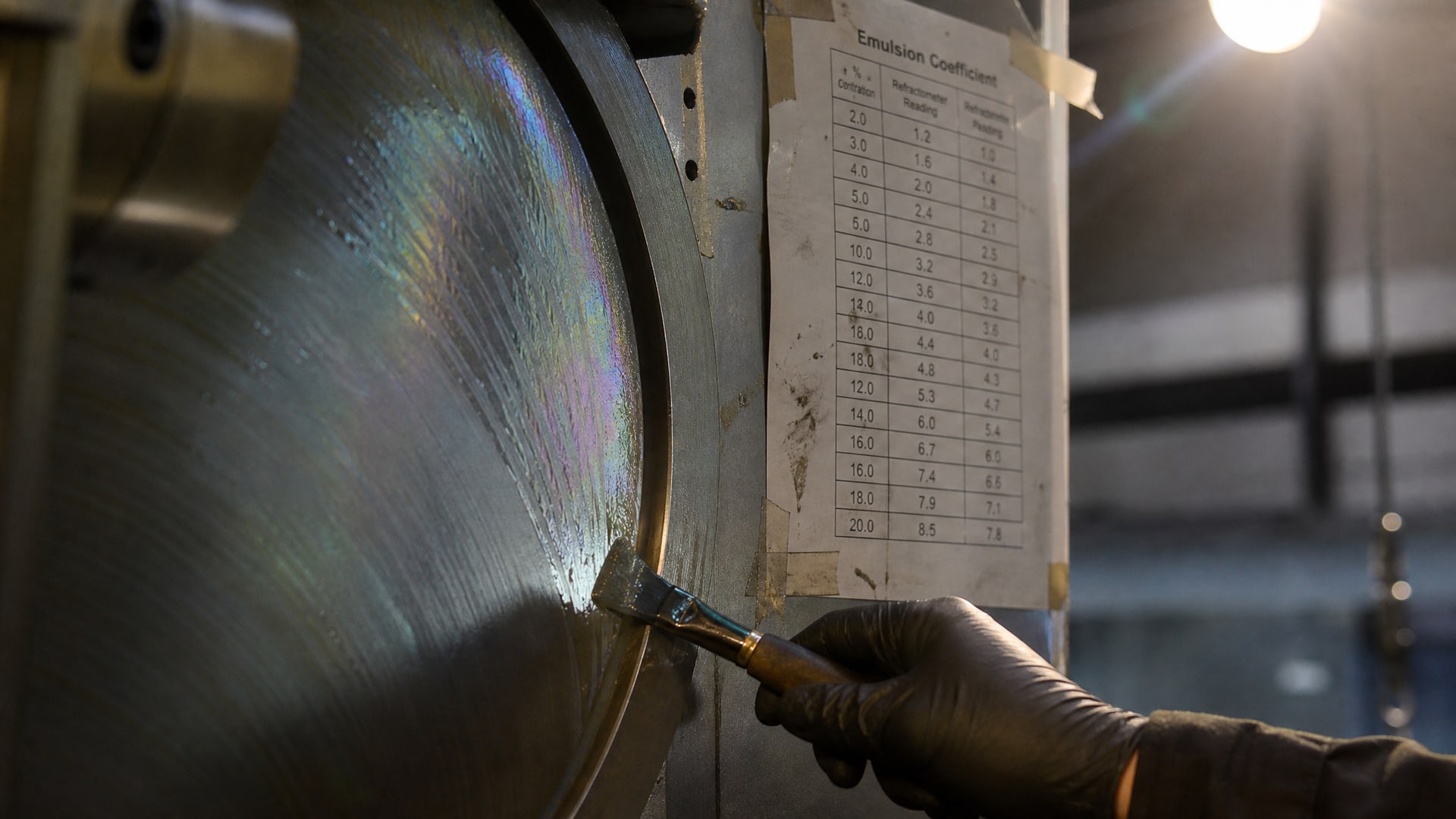

Результат: концентрация рассчитана неверно, система ходит вразнос. Как избежать: всегда проверяйте паспорт текущей эмульсии, клейте коэффициент рядом с рефрактометром или в инструкции на стенде.
Ошибка 2: калибровка проведена один раз месяц назад, сейчас ее не повторяют. Результат: прибор дрейфует, показания становятся ненадежными. Как избежать: калибруйте перед каждой сменой измерений или минимум один раз в смену, если вы проверяете концентрацию несколько раз.
Ошибка 3: проба взята с поверхности сумпа вместе с плавающим маслом и пеной. Результат: показание завышено на 20–50%, рассчитанная концентрация кажется нормальной, а на деле эмульсия разбавлена. Как избежать: опускайте трубку пробоотборника на дно или среднюю часть резервуара; если видна пена, снимайте ее перед отбором.
Ошибка 4: призма грязная, остатки старой пробы на стекле. Результат: граница размыта, показание нечетко, вы прочитали неправильно. Как избежать: протирайте призму после каждого измерения; используйте отдельную ткань для этого, не вытирайте руками.
Ошибка 5: температура эмульсии сильно отличается от 20 °C, измерение проведено сразу после разлива горячей жидкости. Результат: показание смещено из-за температурного коэффициента. Как избежать: дайте пробе остыть до комнатной температуры или проведите измерение на холодной пробе, взятой с ночи; если требуется работать при другой температуре, уточняйте в паспорте СОЖ, есть ли температурные поправки.
Ошибка 6: концентрация в норме по рефрактометру, но станок работает нестабильно. Результат: проблема может быть не в концентрации. Как избежать: проверьте pH (кислотность), наличие бактерий и грибков, состояние фильтра, температуру эмульсии; контроль концентрации - лишь одна из составляющих управления СОЖ.
Регулярность контроля и интеграция в процесс
Как часто измерять концентрацию?
Рекомендации варьируются в зависимости от производства, но общепринятая практика:
На участках с высокой нагрузкой (ЧПУ, координатно-расточные станки): ежедневно, желательно в начале смены и перед обеденным перерывом.
На средних участках (сверлильные, фрезерные, шлифовальные): один раз в сутки или раз в два дня.
На участках с низкой интенсивностью: два раза в неделю.
Эмульсия неизбежно разбавляется водой, испаряемой при шлифовании и трении, и одновременно концентрируется за счет остатка масла, которое не участвует в смазке. Поэтому при стабильной работе концентрация медленно дрейфует. Регулярные замеры помогают выловить тренд и скорректировать ее заблаговременно, не допуская выхода за пределы нормы на полный цикл переработки.
Особенно важен контроль после доливки воды или добавления концентрата. Через час после коррекции измерьте снова - эмульсия должна хорошо перемешаться в центробежных фильтрах или циркуляционной системе.
Для точного контроля концентрации СОЖ рекомендуется использовать специализированный рефрактометр с диапазоном Brix 0–20%, например EFELE Рефрактометр для СОЖ. Приборы такого класса имеют четкую шкалу, удобны для цеховых условий и достаточно надежны при условии регулярной калибровки.
Часто задаваемые вопросы
Как пользоваться рефрактометром для СОЖ и не ошибиться?
Откалибруйте прибор по чистой воде, возьмите пробу из нижней части резервуара, положите 1–2 капли на призму, закройте крышку и прочитайте показание на границе светлой и темной зон. Умножьте результат на коэффициент пересчета из паспорта вашей СОЖ. Если коэффициент 2, а рефрактометр показал 3 Brix, концентрация 6%. Калибруйте перед каждым измерением.
Почему нельзя использовать один коэффициент для разных СОЖ?
Каждая эмульсия имеет свой состав: разное количество масла, эмульгаторов и присадок. Они по-разному преломляют свет, поэтому зависимость между Brix и реальным процентом уникальна. Коэффициент привязан к конкретному продукту и его партии. Использование чужого коэффициента приводит к ошибке на 10–30% и дальше к нестабильности работы станка.
Где найти коэффициент пересчета, если его нет в паспорте?
Обратитесь к поставщику СОЖ. Коэффициент всегда есть в техническом паспорте (TDS) или сертификате. Если документа нет, запросите его у производителя или дилера. Для давно используемой эмульсии можно провести самокалибровку: готовят эмульсию с известной концентрацией и измеряют ее рефрактометром, затем вычисляют коэффициент как отношение процента к показаниям Brix.
Рефрактометр показывает одно, а станок работает нестабильно. Что проверить?
Сначала убедитесь, что калибровка свежая, проба из нижней части сумпа и призма чистая. Если концентрация в норме, то проблема в другом: проверьте pH (кислотность) эмульсии, наличие бактерий (эмульсия пахнет прогорклым маслом или ржавчиной - признак микробного заражения), температуру жидкости (она не должна превышать 55–60 °C), состояние фильтра и наличие стружки в системе. Концентрация - это только один параметр управления СОЖ.
Какая точность у ручного рефрактометра для СОЖ?
Типичная точность ручного рефрактометра Brix 0–20% составляет ±0,2–0,5 Brix. После пересчета через коэффициент это дает погрешность ±0,4–1,0% по концентрации. Для контроля в цехе этого достаточно; для аналитических целей используют цифровые рефрактометры (погрешность ±0,1 Brix). На практике важнее регулярность, чем абсолютная точность: если вы видите, что концентрация дрейфует, вы успеете ее скорректировать.
Заключение
Рефрактометр для СОЖ - это мощный, недорогой и надежный инструмент контроля, но только если вы знаете, как им пользоваться. Главное - никогда не путать показание в Brix с процентом концентрации. Всегда применяйте коэффициент пересчета, который привязан именно к вашей эмульсии и указан в ее паспорте. Калибруйте прибор перед измерением, отбирайте пробу из глубины резервуара, и проводите контроль регулярно - минимум один раз в сутки на участках с интенсивной обработкой.
Следующий шаг: найдите в паспорте вашей СОЖ коэффициент пересчета (refractometer factor или RI factor), напишите его на корпусе рефрактометра маркером или клейте стикер с числом рядом с прибором, и назначьте ответственного за контроль. После первых двух недель таких измерений вы увидите тренд дрейфа эмульсии и поймете, как часто нужно ее корректировать конкретно для вашего производства.
