Спецификация покрытия и его совместимость с режимом работы определяют эффективность всего решения. Эта статья опирается на действующие российские и международные стандарты, регламентирующие контроль покрытий и требования к материалам для деталей узлов трения.

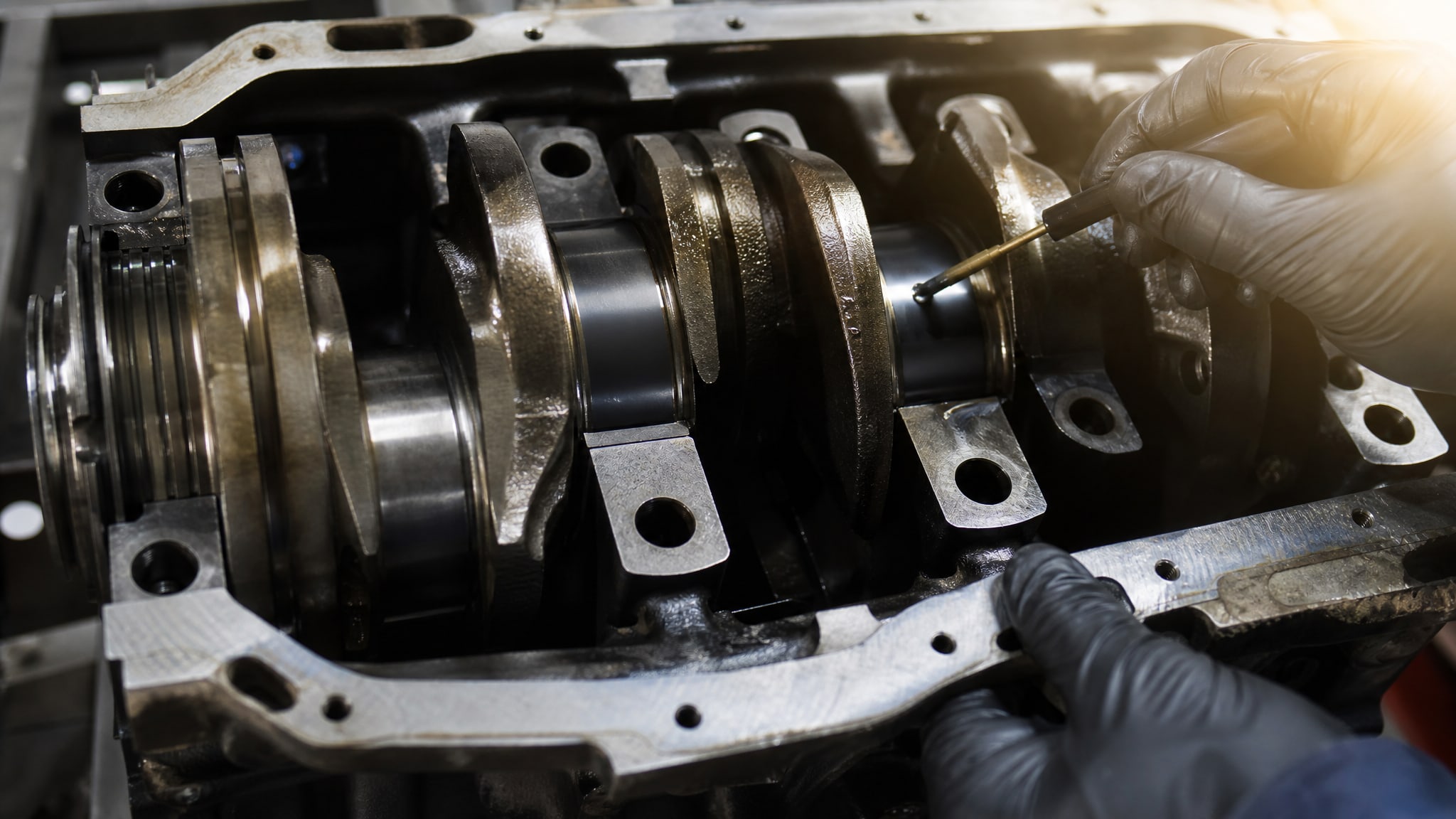

Узел коленвал-втулка: роль антифрикционного покрытия
Коленвал и втулка скольжения работают в режиме жидкостного трения, когда масло образует тончайшую разделительную пленку.
Однако в моменты пуска, останова и перегрузок возникает граничное трение, когда вершины микронеровностей поверхностей контактируют друг с другом. Именно в эти моменты покрытие играет роль амортизатора и защиты от прямого металл-металлического контакта.
Антифрикционное покрытие снижает коэффициент трения и улучшает приработку в критических фазах, когда масляная пленка разрывается. Это особенно важно для узлов, работающих в условиях недостатка смазки, перепадов температур или вибрационных нагрузок. Однако такое покрытие не заменит неправильную геометрию посадки, несоосность или неадекватный режим смазки - оно работает только при условии, что базовая конструкция узла корректна.
Для авиадвигателей и критичных промышленных установок выбор антифрикционного покрытия требует согласования с полным спектром требований: не только коэффициент трения, но и допустимая температура работы, совместимость с материалом втулки, влияние на размеры и допуски, а также методы неразрушающего контроля качества нанесения.
Стандарты и допустимые материалы для узлов трения

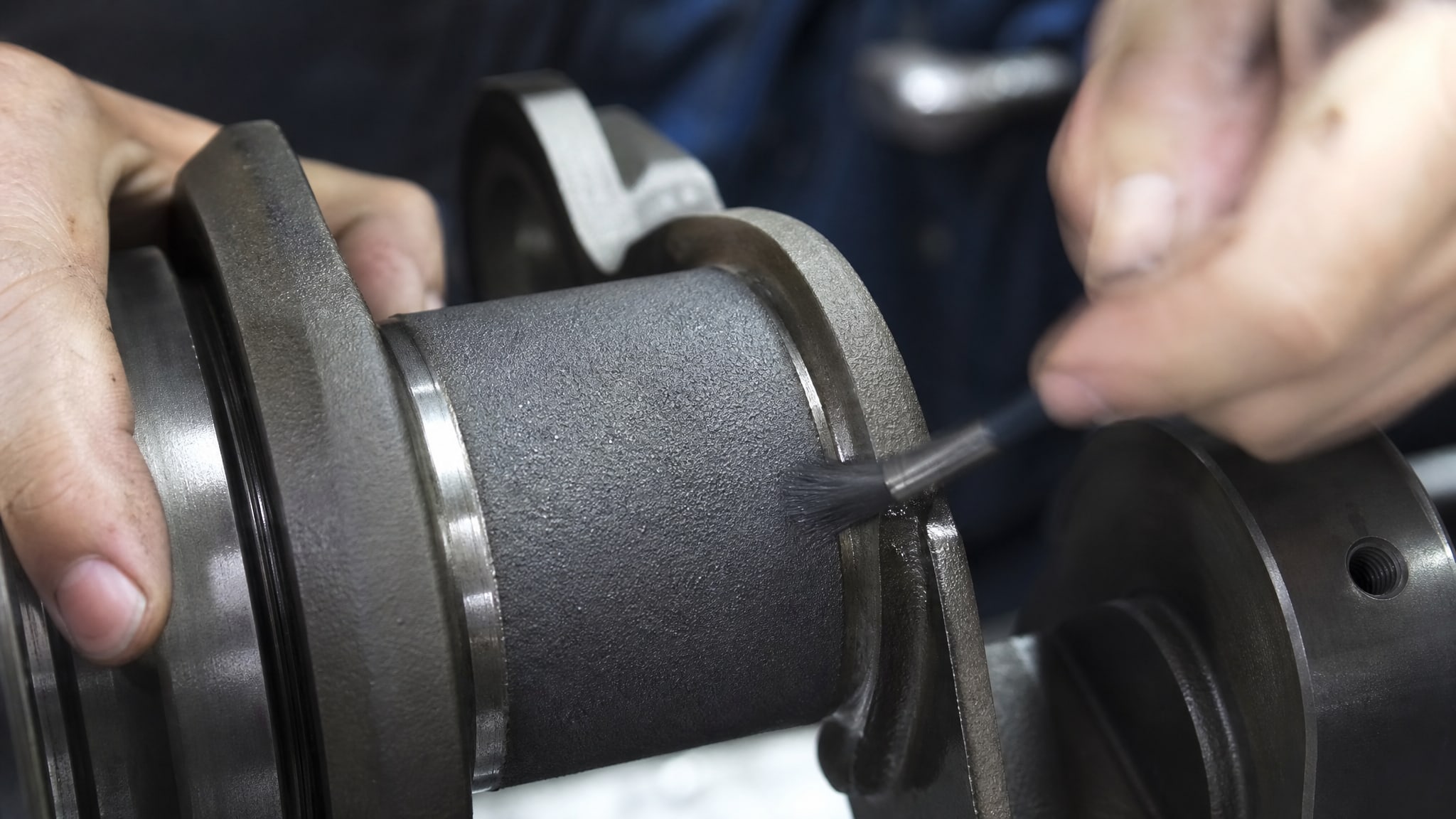

Основной российский стандарт на антифрикционные материалы - ГОСТ 26802-86, распространяется на антифрикционные порошковые материалы на основе железа, предназначенные для деталей узлов трения машин и механизмов.
Стандарт устанавливает марки материалов (например, ПЛ-Ж, ПЛ-ЖД) и регламентирует их состав, физико-механические свойства и методы испытаний. Однако важное ограничение: ГОСТ 26802-86 не распространяется на порошковые материалы после термообработки, что критично при выборе покрытия для деталей с последующей закалкой или отпуском.
Для контроля самого покрытия применяют ГОСТ 9.302-88 (методы контроля металлических и неметаллических неорганических покрытий) и ГОСТ 9.301 (требования к защитным и декоративным покрытиям). Эти стандарты регламентируют методы измерения толщины, проверки сплошности, оценки адгезии и устойчивости к коррозии. В международной практике аналогичные требования закреплены в ISO 4287 и ISO 1302 (для оценки шероховатости поверхности) и в новой системе ISO 21920.
При подборе материала инженер должен убедиться, что выбранное покрытие не только имеет низкий коэффициент трения, но и соответствует одному из регламентированных стандартом классов и прошло необходимые испытания адгезии и износостойкости. Это особенно важно при переходе с гальванических слоев на твердосмазочные системы - нельзя просто заменить технологию, не переоценив весь контрольный пакет.

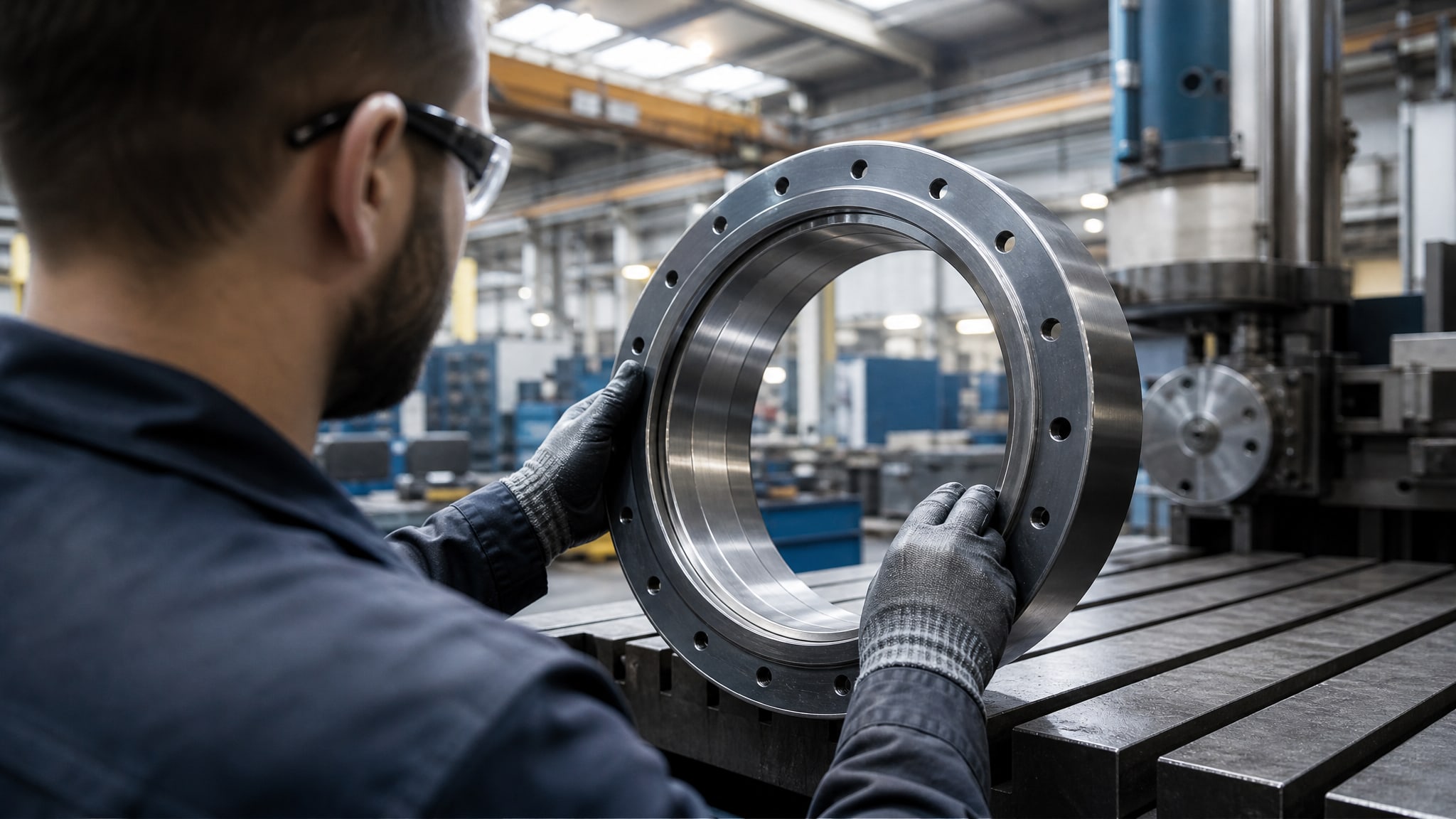

Подготовка поверхности и параметры шероховатости
Качество нанесения антифрикционного покрытия напрямую зависит от состояния поверхности перед нанесением.
В промышленной практике для антифрикционных покрытий на узлах трения рекомендуется ориентироваться на шероховатость поверхности в диапазоне Ra 0,4–0,8 мкм. Эта величина обеспечивает оптимальный баланс: достаточно гладкая поверхность для равномерной адгезии, но не настолько полирована, чтобы ухудшилась смачиваемость.
Для нормирования шероховатости на чертежах отечественных предприятий применяют ГОСТ 2789-73 и ГОСТ 2.309-73. Контроль шероховатости проводят портативными профилографами или лабораторными приборами в соответствии с методиками указанных стандартов. Если поверхность коленвала после механической обработки или восстановления имеет Ra > 1,6 мкм, необходимо дополнительное шлифование; если Ra < 0,2 мкм (чрезмерная полировка), возможны проблемы с адгезией покрытия.
Подготовка поверхности также включает обезжиривание и удаление окислов. Для антифрикционных покрытий на основе дисульфида молибдена или графита критична чистота от загрязнений, так как они не только ухудшают адгезию, но и нарушают функцию самого твердосмазочного слоя. После подготовки поверхность должна быть проверена визуально на отсутствие пятен, потеков и других дефектов перед нанесением.
Твердосмазочные покрытия и их преимущества для двигателей
Твердосмазочные (сухие) покрытия на основе дисульфида молибдена (MoS2) и графита обладают естественной кристаллической структурой, обеспечивающей низкое трение даже при отсутствии жидкой смазки.
Такие покрытия особенно полезны для узлов, где жидкостная смазка недостаточна или отсутствует, а также в условиях стартования и торможения двигателя, когда масляная пленка находится в процессе формирования.
Преимущества твердосмазочных систем для узла коленвал-втулка:
Снижение коэффициента трения в режиме граничного трения (микроскольжения).
Улучшение приработки в первые часы эксплуатации, когда контакт геометрически неидеален.
Защита от прямого адгезионного износа при кратковременных перерывах в смазке.
Совместимость с различными типами моторных масел и отсутствие риска химического разложения покрытия.

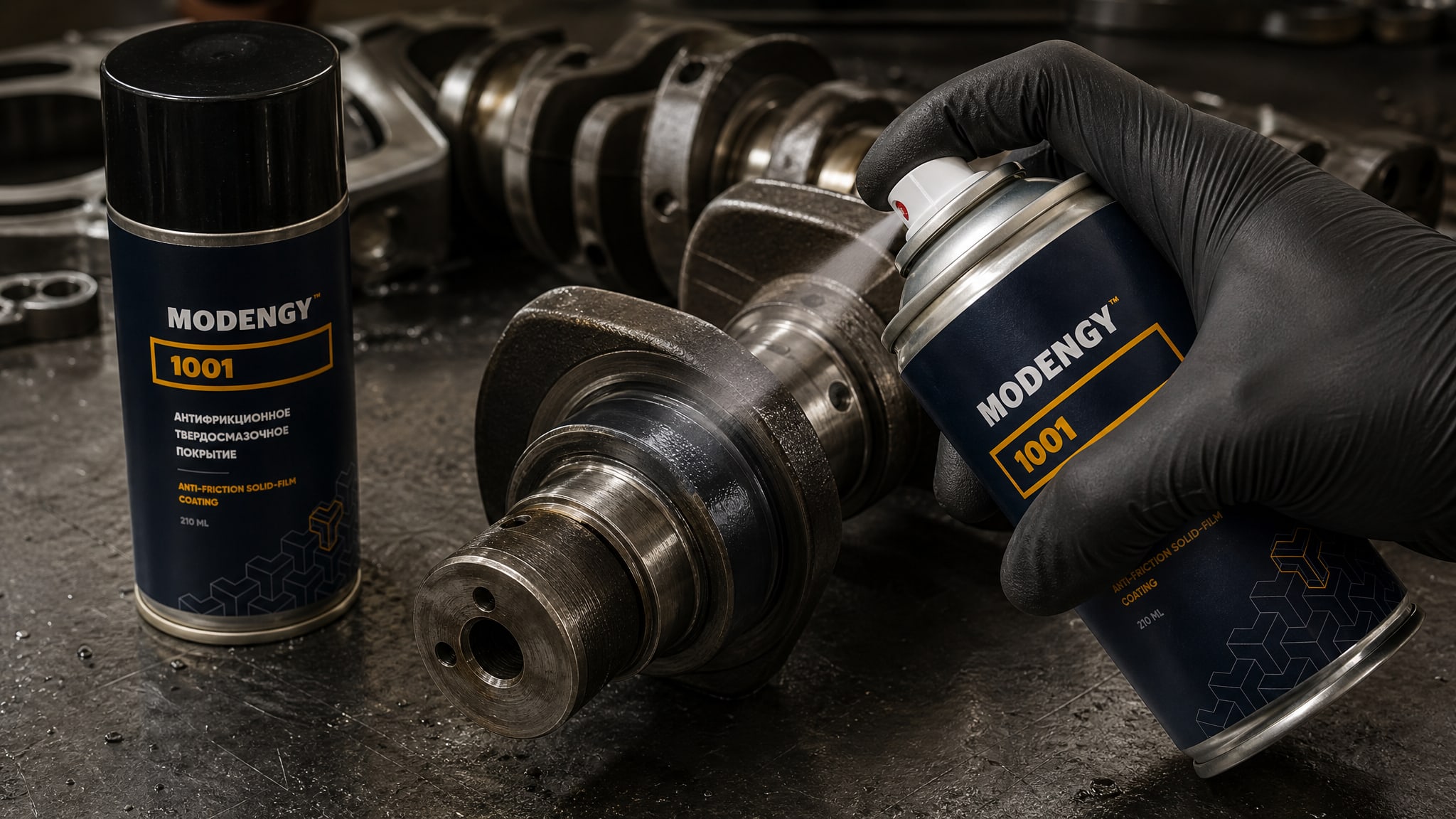

На практике в цехах восстановления коленвалов распространены антифрикционные покрытия на основе комбинированных составов, которые сочетают твердосмазочный слой с микротвердостью и минимальной шероховатостью. MODENGY 1001 является примером такого покрытия, содержащим дисульфид молибдена и графит в матрице полимерного связующего, обеспечивающего стабильность слоя при температурах рабочего диапазона двигателя и надежную адгезию к стальной основе.
Замена гальваники: контроль и переоценка параметров
Переход с гальванических покрытий (никель, хром) на антифрикционные системы - это не просто выбор новой технологии.
Это принципиальная смена подхода к контролю качества и взаимодействию покрытия с узлом трения. Где гальванический слой в первую очередь обеспечивал коррозионную защиту и имел нормированную толщину (часто 5–25 мкм), антифрикционное покрытие нацелено на снижение трения и износа, и его толщина может быть иной.
При замене гальваники необходимо переоценить:
Толщину покрытия. Гальванические покрытия часто имели толщину 10–20 мкм; современные антифрикционные системы могут работать и при 5–15 мкм, но это требует проверки по методам ГОСТ 9.302-88 (измерение толщины).
Влияние на посадочный размер. Коленвал, покрытый новым материалом, может получить прибавку в диаметре; это влияет на допуск посадки втулки и должно быть учтено в конструкции или контролировать неразрушающим способом перед сборкой.
Адгезию и сплошность. Для гальваники методы контроля включали испытание на отслаивание; для антифрикционных покрытий применяют иные методы (например, испытание на адгезию по ГОСТ или ISO методам), и результаты требуют переквалификации персонала.
Совместимость с режимом смазки. Если при гальванике узел работал "сухим" или с минимальной подачей масла, переход на антифрикционное покрытие может потребовать корректировки режима подачи смазки, так как новое покрытие может взаимодействовать с маслом иначе.
Контроль должен проводиться в соответствии с ГОСТ 9.302-88 и адаптированной для конкретного материала методикой испытания адгезии. Не стоит полагаться только на паспортные данные производителя покрытия - необходима промышленная верификация на репрезентативных образцах коленвала в условиях, близких к реальной работе.
Применение в авиадвигателях: требования к качеству и стандартизация
Авиадвигатели предъявляют наиболее строгие требования к покрытиям и материалам узлов трения.
Узел коленвал-втулка в авиационном двигателе работает на граничном режиме смазки, при высоких давлениях (до десятков МПа) и температурах, достигающих 80–100 °C, что требует исключительной надежности покрытия. Любой отказ слоя или его отслаивание приведет к аварийной ситуации.
Для авиадвигателей контроль антифрикционного покрытия включает:
Проверку толщины по каждому экземпляру детали (не выборочно).
Испытание адгезии с использованием методов, согласованных с авиационными стандартами (например, ISO 4624 или эквивалентные испытания по ГОСТ).
Проверку микротвердости поверхностного слоя, чтобы убедиться в отсутствии мягких зон.
Неразрушающий контроль целостности слоя (визуальный осмотр при увеличении или электромагнитные методы).
Испытание совместимости покрытия с моторным маслом и техническими жидкостями, которые будут использоваться в двигателе (нет коррозии, разбухания, расслаивания в течение регламентированного срока).
Для авиационных применений рекомендуется использовать покрытия, прошедшие квалификацию по отраслевым авиационным стандартам или имеющие сертификаты соответствия. Выбор должен согласовываться с конструктором двигателя и с отделом качества авиапредприятия, так как замена материала требует пересертификации узла.
Методы контроля и испытания покрытий
Контроль качества антифрикционного покрытия не ограничивается проверкой толщины.
ГОСТ 9.302-88 регламентирует комплексный подход:
Измерение толщины. Проводится с помощью толщиномеров (электромагнитные для металлических слоев, вихретоковые для немагнитных). Результаты должны соответствовать спецификации (обычно ±10–15% от номинала).
Проверка адгезии. Включает испытание на отслаивание (сеткой, царапиной) или более строгие методы (отрыв слоя, испытание на кручение). Результат оценивается в баллах (обычно требуется 4–5 баллов по шкале ГОСТ или ISO).
Оценка сплошности. Визуальный осмотр на наличие трещин, пузырей, отслаивания. Для авиационных деталей допускаются дефекты не более определенного размера (например, < 1 мм).
Испытание коррозионной стойкости. Если узел работает в агрессивной среде (влажность, соль), проводят испытание в солевом тумане (ГОСТ 9.401 или ISO 12944).
Измерение шероховатости. Контролируется параметр Ra поверхности после нанесения покрытия; должен оставаться в диапазоне, совместимом с работой узла.
Испытания проводятся как на производстве при каждой партии, так и в сертификационных лабораториях при первой передаче технологии. Результаты документируются в протоколах контроля качества, которые прилагаются к партии деталей.
Часто задаваемые вопросы
Какая шероховатость поверхности оптимальна для нанесения антифрикционного покрытия?
Для узлов трения рекомендуется ориентироваться на Ra 0,4–0,8 мкм. Если поверхность грубее (Ra > 1,6 мкм), адгезия будет слабой; если излишне полирована (Ra < 0,2 мкм), возможны проблемы с заполнением микропор и равномерностью слоя. Контроль шероховатости проводят портативными приборами или в лабораториях по ГОСТ 2789-73.
Можно ли применять антифрикционное покрытие после термообработки (закалки) коленвала?
ГОСТ 26802-86 прямо не распространяется на порошковые материалы после термообработки. Если коленвал подвергается закалке, перед нанесением антифрикционного покрытия необходимо уточнить совместимость материала покрытия с твердостью и остаточными напряжениями в стали. Рекомендуется проводить пилотные испытания и согласование с производителем покрытия.
Чем отличается замена гальваники на антифрикционное покрытие?
Гальванические слои в первую очередь обеспечивают коррозионную защиту, работают при стандартных толщинах (10–20 мкм) и контролируются по одному набору методов. Антифрикционные покрытия фокусируются на снижении трения, могут иметь иные толщины (5–15 мкм), требуют переоценки влияния на размеры, адгезию и совместимость с режимом смазки. Контроль требует переквалификации и может быть дороже.
Как проверить адгезию антифрикционного покрытия к коленвалу?
Основной метод - испытание сеткой (ГОСТ) или испытание адгезии отрывом (ISO 4624), при котором слой покрытия срывают специальным устройством и оценивают результат в баллах. Требуемый результат обычно не ниже 4 баллов из 5. Для простой визуальной проверки используют царапину: покрытие не должно отслаиваться при царапании.
Какие стандарты нужно соблюдать при выборе антифрикционного материала для авиадвигателя?
Минимальный набор: ГОСТ 26802-86 (на материал), ГОСТ 9.302-88 и ГОСТ 9.301 (на контроль покрытия). Для авиационных применений требуется дополнительное согласование с авиационными стандартами и конструкторской документацией. Рекомендуется сертификация покрытия по отраслевым авиационным методикам и испытание совместимости с моторными маслами авиационного класса.
Заключение
Антифрикционные покрытия для узла коленвал-втулка - это не просто замена гальваники, а новый подход к снижению износа и трения в критичных деталях двигателя. Выбор материала должен опираться на режим работы узла (нагрузки, температуры, дефицит смазки), а контроль качества - на полный пакет стандартов ГОСТ 26802-86, ГОСТ 9.302-88 и ГОСТ 9.301. Подготовка поверхности с соблюдением шероховатости Ra 0,4–0,8 мкм остается ключевым фактором долговечности покрытия.
При переходе с гальванических слоев инженер должен переоценить все параметры: толщину, адгезию, влияние на посадку, совместимость с маслом и требуемые методы контроля. Для авиадвигателей требования еще строже - здесь необходима полная сертификация и испытание адгезии по каждому образцу. Следующий шаг: согласовать выбор покрытия с конструктором, провести пилотные испытания на репрезентативных образцах и только затем внедрять в серийное производство.
