Статья предназначена для инженеров, закупщиков и технических специалистов, которые отвечают за выбор материалов защиты для узлов скольжения. Вы узнаете, какой материал лучше подходит для нагруженных условий, чем отличаются несущая способность и температурный диапазон, и какие критерии помогут принять обоснованное решение.
Почему ОПУ требует специальной защиты
Опорно-поворотные устройства - самый нагруженный элемент стрелового автокрана.
На них действуют три типа движения одновременно: вертикальное (вес груза), вращательное (поворот стрелы) и горизонтальное смещение. Каждый тип движения создает точки контакта между металлическими поверхностями, где возникает микроскопическое проскальзывание - фреттинг.
В условиях фреттинга поверхностный слой металла разрушается медленнее, чем при чистом скольжении, но коррозия ускоряется из-за постоянного нарушения защитной оксидной пленки. Вода и соль проникают в микротрещины, запускается гальваническая коррозия, и со временем контактная площадь сокращается. Это приводит к концентрации нагрузки и риску заклинивания или разрушения конструкции.
Твердосмазочные покрытия создают механический барьер, который снижает контактное напряжение, уменьшает трение и предотвращает прямой контакт металла с влагой и реагентами. При этом коэффициент трения снижается с типичных 0,3–0,5 (сухое скольжение стали по стали) до 0,02–0,1 в зависимости от материала покрытия.
Дисульфид молибдена: высокая несущая способность и ресурс при нагрузке
Дисульфид молибдена - слоистый кристаллический материал, в котором слои MoS₂ легко скользят относительно друг друга.
Это свойство дает низкий коэффициент трения и одновременно высокую несущую способность, потому что материал пластичен под нагрузкой и не крошится.
Для ОПУ автокранов MoS₂ имеет несколько ключевых преимуществ:
Коэффициент трения 0,02–0,1 в зависимости от толщины покрытия, влажности и типа контактирующего материала. В сравнении с чистым металлом это означает снижение тепловыделения и износа на порядок.
Высокая несущая способность - материал не деформируется и не размазывается при давлении до 1000 МПа и выше, что критично для точечных контактов в ОПУ.
Температурный диапазон -180…+400 °C позволяет использовать покрытие как в суровых климатических условиях (зимняя Сибирь), так и при наружной работе в летний зной, когда поверхность ОПУ нагревается от трения.
Стойкость к фреттинг-коррозии благодаря микропластичности материала: при микроколебаниях покрытие не образует хрупких корочек, а остается защитным барьером.
Однако MoS₂ имеет ограничения. Материал восприимчив к влаге при длительном хранении в замкнутых объемах (может происходить окисление поверхности), поэтому для длительного хранения деталей с MoS₂-покрытием требуется защита от влаги. Кроме того, в условиях вакуума или при длительном воздействии окисляющих газов MoS₂ может деградировать, но для наземного применения в ОПУ это не критично.
Политетрафторэтилен: низкое трение и универсальная химическая стойкость
PTFE - полимер с молекулярной структурой, в которой атомы углерода окружены атомами фтора.
Эта конфигурация создает поверхность, к которой практически ничего не прилипает, и коэффициент трения остается низким даже при высокой влажности и контакте с агрессивными средами.
Ключевые свойства PTFE для защиты ОПУ:
Коэффициент трения 0,05–0,1, что ниже, чем у многих полимеров, но не ниже, чем у MoS₂.
Химическая инертность: PTFE не взаимодействует с кислотами, щелочами, солью и маслами. Это делает его идеальным для зон, где возможен контакт с техническими жидкостями, морской солью или дорожными реагентами.
Температурный диапазон -200…+260 °C позволяет работать в условиях крайнего холода, но верхний предел на 140 °C ниже, чем у MoS₂.
Низкая адгезия грязи и осадков: покрытие не впитывает влагу, что облегчает очистку деталей и предотвращает накопление коррозионных отложений.
Главный недостаток PTFE - низкая нагрузочная способность. При контактном давлении выше 100–200 МПа полимер начинает пластически деформироваться, теряя форму и толщину. Для ОПУ автокранов, где контактное давление может достигать 500–1000 МПа в отдельных точках скольжения, чистое PTFE-покрытие без армирования недостаточно. По этой причине PTFE редко применяют в чистом виде; его используют как компонент композитного покрытия, где он работает в паре с наполнителем.

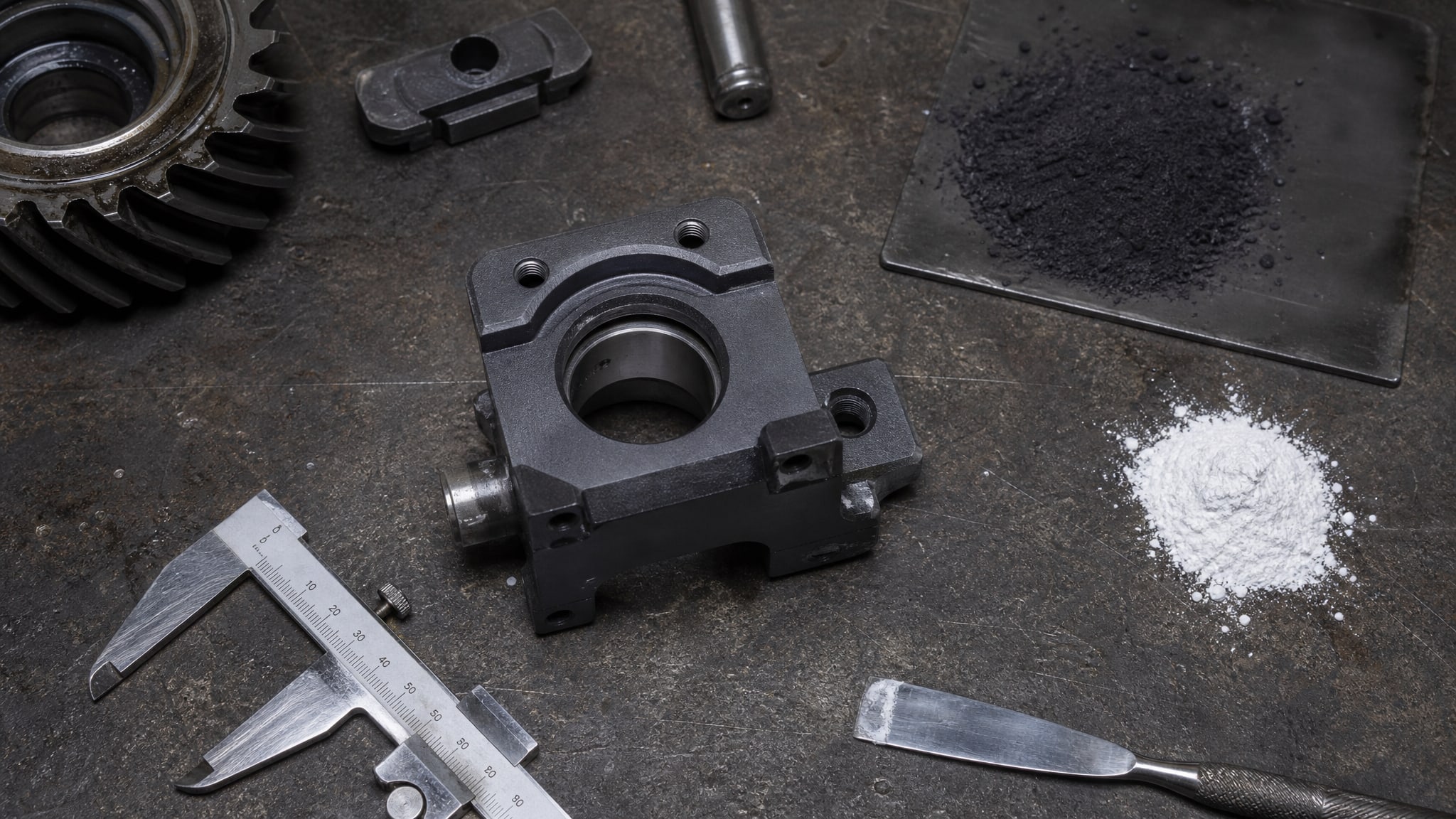

Композитные покрытия MoS₂ + PTFE: баланс нагрузки и защиты
Современные производители твердосмазочных материалов часто комбинируют MoS₂ и PTFE в одном покрытии, получая синергический эффект.
MoS₂ обеспечивает несущую способность и работу при высоком давлении, а PTFE улучшает стойкость к влаге, коррозии и облегчает кинематику скольжения.
Типичный состав такого покрытия содержит:
Матрицу смолы (полиуретан, эпоксид или полиэстер) для адгезии к металлу.
Частицы MoS₂ размером 1–5 микрон для несущей способности.
Частицы PTFE размером 0,1–1 микрон для снижения трения и химической защиты.
Композитные покрытия достигают следующих параметров:
Несущая способность 2500 МПа - в 3–5 раз выше, чем чистое PTFE.
Коэффициент трения 0,04–0,08 - ниже, чем у чистого MoS₂, и стабильнее во влажных условиях.
Температурный диапазон -100…+200 °C - компромисс между диапазонами MoS₂ и PTFE, достаточный для большинства регионов России.
Стойкость к соляному туману более 477 часов по стандарту ISO 9227, что соответствует 15–20 годам наружной эксплуатации в прибрежных и суровых климатических зонах.
Для ОПУ автокранов именно композитные покрытия являются оптимальным выбором, потому что они обеспечивают защиту от коррозии и фреттинга одновременно, без компромисса в несущей способности.
Совет инженера: подготовка поверхности перед нанесением
Качество адгезии (прилипания) покрытия к металлу определяет его долговечность не менее чем на 50 %. Даже лучший композитный материал отслаивается, если подготовка поверхности проведена неправильно.
Перед нанесением твердосмазочного покрытия необходимо:
Обезжирить поверхность щелочным раствором или растворителем для удаления масел, потеков консервирующей смазки и остатков полирующей пасты.
Удалить окисный слой (окалину, ржавчину) абразивной обработкой или травлением в соответствии с требованиями производителя.
Активировать поверхность чистящим агентом непосредственно перед распыливанием для восстановления активности металла и исключения реоксидации.
Для подготовки поверхности перед нанесением покрытий линейка MODENGY предусматривает очиститель-активатор, который обеспечивает наилучшую адгезию и исключает переделки из-за отслаивания. Выбор инструмента подготовки часто определяет, будет ли покрытие держаться 5 лет или 15 лет при одинаковых условиях эксплуатации.
Технология нанесения и параметры отверждения

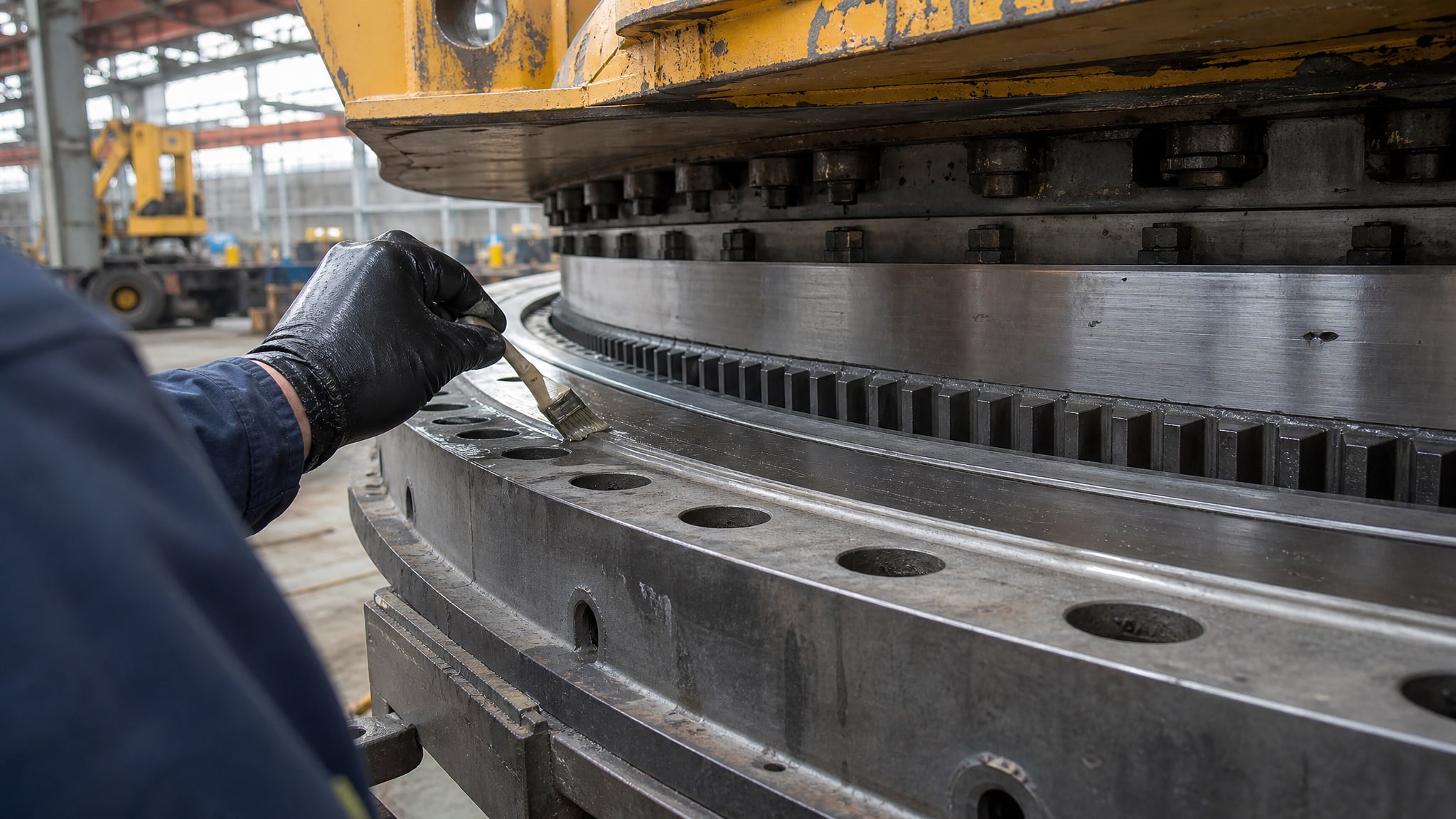

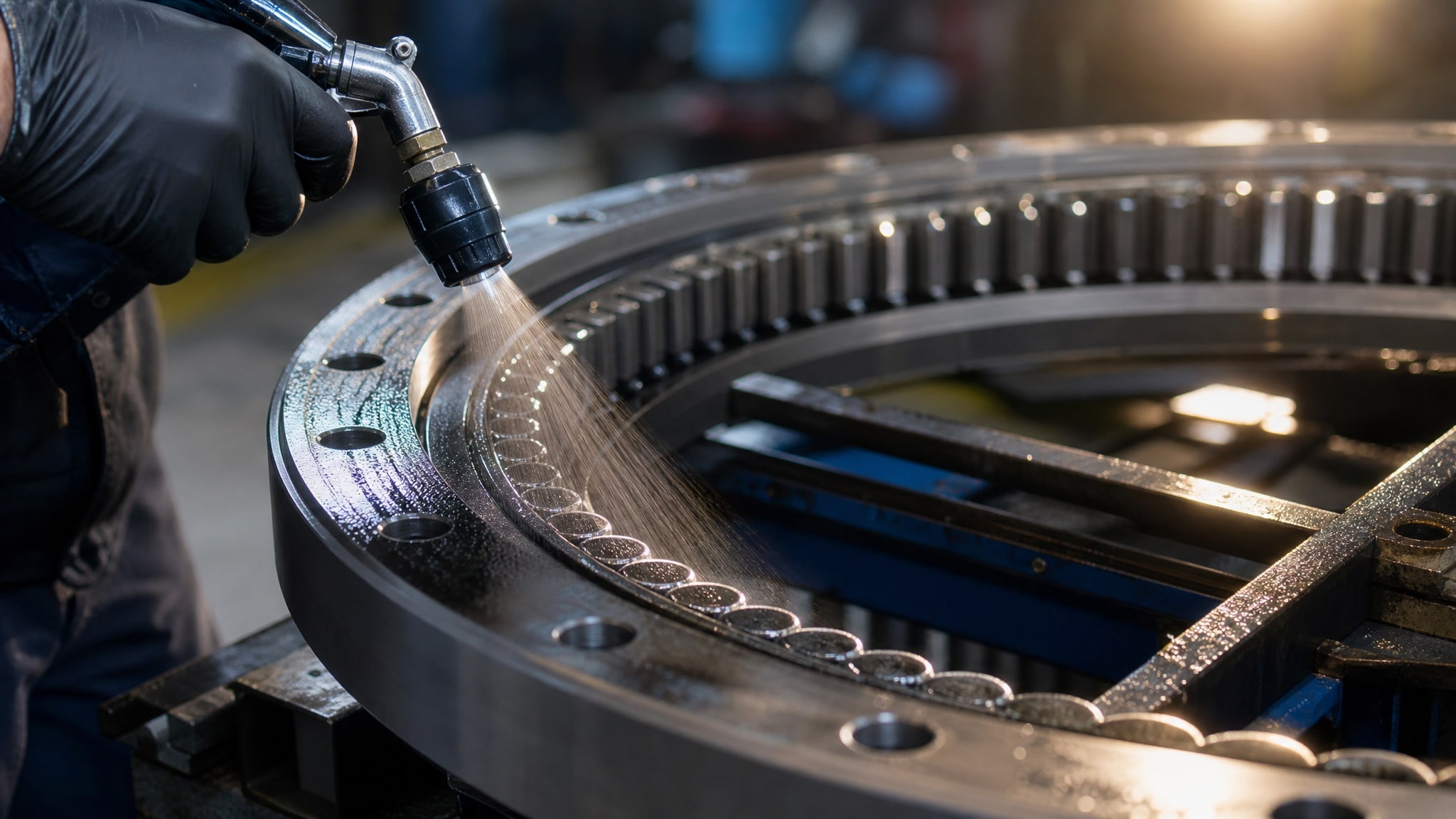

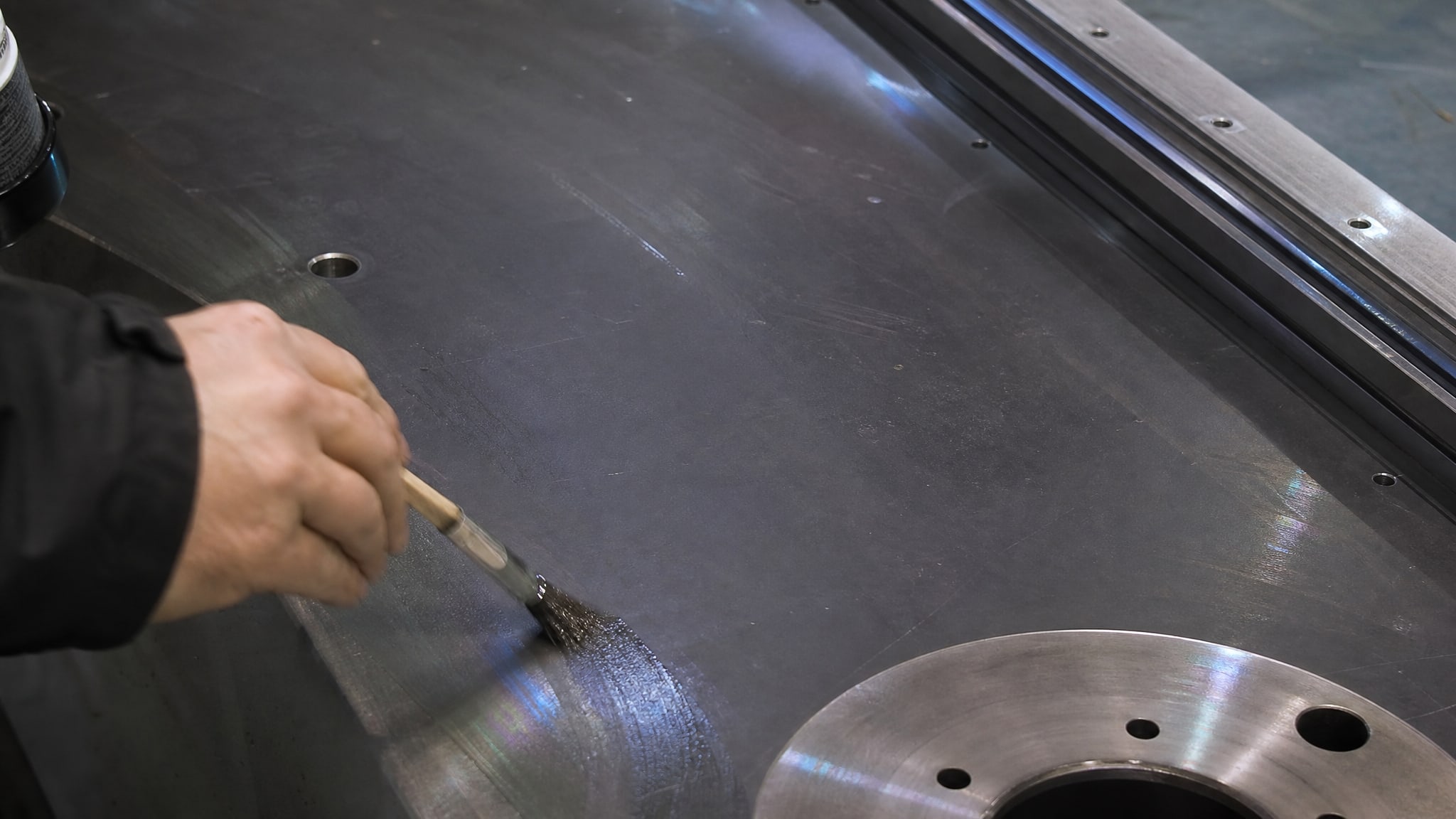

Состав композитного покрытия часто выпускают в виде жидкой краски, готовой к распылению или кистевому нанесению.
Качество результата зависит от соблюдения четырех параметров.
Расход и толщина пленки
Нормативный расход для композитного MoS₂ + PTFE-покрытия составляет 126 г/м² при целевой толщине сухой пленки 20 микрон. Это означает:
При недостаточном расходе (менее 80–90 г/м²) защита становится неполной, микротрещины пробиваются нагрузкой, и фреттинг ускоряется.
При избыточном расходе (более 150 г/м²) толщина пленки увеличивается до 25–30 микрон, но адгезия может ухудшиться из-за внутренних напряжений и замедленного отверждения.
Оптимальная толщина 20 микрон обеспечивает баланс между защитой и механической стабильностью.
Режим отверждения
Композитные покрытия, содержащие полиуретановую или эпоксидную смолу, отверждаются при температуре +150 °C в течение 40 минут. Этот режим:
Обеспечивает полимеризацию связующего и закрепление частиц MoS₂ и PTFE в матрице.
Предотвращает внутренние напряжения, которые возникают при слишком быстром охлаждении.
Гарантирует стабильность покрытия при повторных нагревах и циклических нагрузках.
Пропуск или сокращение времени отверждения приводит к неполной полимеризации и преждевременному отслаиванию. Увеличение температуры без сокращения времени может вызвать выгорание PTFE и потерю низкотрения свойства.
Условия нанесения
Влажность воздуха при распылении должна быть в пределах 40–80 %. При влажности ниже 40 % растворитель испаряется слишком быстро, и покрытие становится пористым. При влажности выше 80 % влага попадает в слой покрытия, что замедляет отверждение и может привести к пузырькам.
Температура окружающей среды во время нанесения и отверждения должна быть не ниже +15 °C. Работа при температуре ниже +10 °C замораживает растворитель и предотвращает растекание пленки, что приводит к неровному покрытию с плохой адгезией.
Сравнительная таблица: MoS₂ vs PTFE vs композит MoS₂ + PTFE для ОПУ
| Параметр | Дисульфид молибдена (MoS₂) | Политетрафторэтилен (PTFE) | Композит MoS₂ + PTFE |
|---|---|---|---|
| Коэффициент трения | 0,02–0,1 | 0,05–0,1 | 0,04–0,08 |
| Несущая способность | Высокая (1000+ МПа) | Низкая (100–200 МПа) | Высокая (2500 МПа) |
| Температурный диапазон | -180…+400 °C | -200…+260 °C | -100…+200 °C |
| Стойкость к коррозии | Средняя | Очень высокая | Очень высокая (>477 ч ISO 9227) |
| Стойкость к фреттинг-коррозии | Высокая | Средняя | Высокая |
| Адгезия к металлу | Требует активации | Требует активации | Требует активации |
| Применимость для ОПУ автокранов | Пригоден для высоконагруженных участков | Пригоден при умеренных нагрузках | Оптимален |
| Толщина пленки | 15–30 мкм | 20–50 мкм | 20 мкм (нормативно) |
| Режим отверждения | Варьируется 80–200 °C | Обычно комнатная температура | +150 °C / 40 мин |
Как выбрать материал для конкретного узла ОПУ
Выбор между MoS₂, PTFE и композитом зависит от четырех критериев.
1. Контактные давления в узле
Если давление выше 500 МПа (узел с малой площадью контакта): только MoS₂ или композит MoS₂ + PTFE.
Если давление 200–500 МПа (типичное для большинства участков ОПУ): рекомендуется композит MoS₂ + PTFE.
Если давление менее 200 МПа (редко для ОПУ): допустимо чистое PTFE, но композит предпочтительнее для надежности.
2. Климатическая зона и влажность
Если эксплуатация в прибрежных, болотистых или очень влажных районах (влажность более 80 % круглый год): приоритет - PTFE и композиты с высокой стойкостью к соляному туману (более 400 часов ISO 9227).
Если эксплуатация в сухом континентальном климате: MoS₂ более экономичен и обеспечивает достаточную защиту.
Если возможны экстремальные температуры (ниже -150 °C или выше +280 °C): MoS₂ из-за более широкого диапазона.
3. Тип и частота движения
При постоянном вращении и низкой вибрации: можно использовать PTFE.
При высокочастотной вибрации и фреттинге: необходим MoS₂ или композит.
При переменных нагрузках (старт-стоп): композит обеспечивает лучшую защиту от фреттинга-коррозии.
4. Требования к техническому обслуживанию и ремонту
Если узел сложно демонтировать и требуется длительный ресурс без переделок: композит MoS₂ + PTFE.
Если узел легко доступен и возможна периодическая переработка: MoS₂ из-за меньшей толщины пленки.
Если в составе ОПУ есть зоны, где исключен контакт с маслом или техжидкостями: PTFE из-за инертности.
Для большинства автокранов, работающих в европейской части России и по загородным маршрутам, оптимальным выбором является композитное покрытие MoS₂ + PTFE, которое обеспечивает защиту от одновременного воздействия нагрузок, коррозии и вибрации.
Частые ошибки при выборе и применении
Ошибка 1: «Чем ниже коэффициент трения, тем лучше покрытие»
Коэффициент трения важен, но не определяет выбор в одиночку. ОПУ требует не только низкого трения, но и защиты от коррозии, несущей способности и стабильности при фреттинге. PTFE имеет низкое трение, но недостаточную нагрузочную способность; MoS₂ имеет немного более высокое трение, но лучше защищает от разрушения под нагрузкой. Композит балансирует оба свойства.
Ошибка 2: «MoS₂ пригоден только для вакуума и космических систем»
Это заблуждение. Дисульфид молибдена широко применяется в земных условиях: в смазочных материалах, покрытиях и пастах для нагруженных узлов машин, насосов и редукторов. Для вакуума используется именно потому, что там невозможна жидкая смазка, но на производстве MoS₂ - выбор для тяжелых условий с высокой нагрузкой.
Ошибка 3: «Покрытие толще - защита лучше»
Неправильно. При толщине более 25–30 микрон внутренние напряжения растут, адгезия ухудшается, и покрытие начинает отслаиваться раньше, чем при правильной толщине 20 микрон. Качество пленки важнее количества материала.
Ошибка 4: «Отверждение при комнатной температуре приемлемо для любого покрытия»
Неправильно. Композитные покрытия с полиуретаном или эпоксидом требуют нагрева +150 °C для полной полимеризации. Отверждение при комнатной температуре оставляет размягченную матрицу, которая не может удержать частицы MoS₂ при нагреве или механической нагрузке.
Ошибка 5: «Перед нанесением достаточно протереть детали тряпкой»
Неправильно. Такая подготовка оставляет тонкий слой окиси, масла и загрязнений, что предотвращает хорошую адгезию. Требуется полная очистка щелочным раствором, абразивная обработка или травление, а затем активация поверхности очищающим агентом. Только так достигается надежное прилипание покрытия на 15 и более лет.
Часто задаваемые вопросы
Можно ли наносить твердосмазочное покрытие поверх существующей смазки?
Нет, это привет к отслаиванию. Любая смазка, даже микроскопический слой, служит барьером между металлом и адгезивной основой покрытия. Перед нанесением деталь должна быть полностью обезжирена щелочным раствором или растворителем, высушена и активирована. Если деталь уже в эксплуатации с остатками смазки, ее необходимо прогреть до 80–100 °C и протереть впитывающей тканью для удаления жидкой смазки, а затем пройти полный цикл подготовки.
Почему композитное покрытие дороже чистого MoS₂ или PTFE?
Композитные покрытия содержат два дорогостоящих компонента: частицы MoS₂ (стоимость около 200–400 руб/кг) и PTFE (около 300–600 руб/кг), плюс высокополимерная смола и растворитель. Стоимость готового состава выше, но в пересчете на срок эксплуатации композит оказывается экономичнее: он служит 15–20 лет вместо 8–12 лет для чистого материала, что дает лучший результат на рубль затрат.
Как проверить качество нанесенного покрытия без разрушающих испытаний?
Визуальный контроль: поверхность должна быть матовой, однородного цвета, без потеков, пустот и трещин. Толщину можно проверить толщиномером для неметаллических покрытий (обычный толщиномер для краски работает на металле и даст неточный результат). Адгезию на первичном уровне можно оценить наклейкой липкой ленты: если при отрывании ленты покрытие не отходит - адгезия хорошая. Полная проверка требует испытания на прочность сцепления по ГОСТ 15140 или аналогу, но это услуга специализированной лаборатории.
Можно ли восстанавливать покрытие локально или нужно переделать всю деталь?
Локальное восстановление возможно, но требует осторожности. Если повреждение - небольшой скол или трещина на участке, допускается очистить поврежденную зону (абразив + растворитель), активировать поверхность и нанести слой того же состава. Однако при повреждении более 10–15 % площади надежнее переделать деталь целиком, чтобы избежать неравномерной адгезии и дефектов на границе слоев.
Антифрикционное твердосмазочное покрытие - это одно и то же, что смазка?
Нет, это разные вещи. Смазка - это текучая или пластичная среда, которая подается между движущимися поверхностями и может быть пополнена. Твердосмазочное покрытие - это тонкая твердая пленка (15–30 микрон), нанесенная на поверхность и отверждаемая. Покрытие не текет, не изнашивается быстро и служит годами; смазка требует периодического пополнения. Для ОПУ автокранов покрытие предпочтительнее, потому что исключает необходимость в периодическом техническом обслуживании.
Заключение
Выбор между твердосмазочными покрытиями на основе PTFE и дисульфида молибдена для защиты ОПУ автокранов зависит от конкретных условий эксплуатации, но в большинстве случаев оптимальным решением является композитное покрытие MoS₂ + PTFE. Оно обеспечивает несущую способность 2500 МПа, коэффициент трения 0,04–0,08, стойкость к соляному туману более 477 часов и работоспособность в диапазоне -100…+200 °C. Такое покрытие защищает ОПУ от фреттинг-коррозии, вибрационного разрушения и влияния климатических факторов.
При выборе материала опирайтесь на контактные давления в узле, климатическую зону, тип движения и требования к ресурсу. Помните, что качество нанесения определяется не только составом, но и подготовкой поверхности, соблюдением толщины пленки (20 микрон) и режима отверждения (+150 °C / 40 мин). Инвестиция в правильное твердосмазочное покрытие окупается за счет снижения износа, исключения внеплановых остановок и увеличения межремонтного интервала на 5–10 лет.
