Антикоррозионные свойства водосмешиваемых СОЖ: роль стандартов и испытаний
Коррозия в водосмешиваемых СОЖ оценивается согласно международной технической спецификации ISO/TS 12927:1999, которая регламентирует выбор параметров такых жидкостей и явно разделяет антикоррозионные требования для черных металлов (сталь, чугун) и цветных металлов (алюминий, медь, латунь).
Это означает, что один показатель «защита от коррозии» - бессмыслица: нужно смотреть конкретно, на каких металлах проводилось тестирование.
На практике производители используют несколько стандартных методик оценки:
ASTM D4627-22 - испытание на коррозию железной стружки. Результат выражается количеством ржавых пятен на фильтровальной бумаге после контакта с водосмешиваемой жидкостью; это прямой индикатор того, как СОЖ защищает стальные и чугунные детали при хранении и в процессе.
DIN 51360/1 и DIN 51360/2 - тесты на ржавление чугуна и стали в контролируемых условиях; встречаются в паспортах многих европейских и отечественных СОЖ как подтверждение защиты при длительном хранении заготовок.
ASTM D130 - тест на коррозию медных образцов; обязателен, если в цехе обрабатываются цветные металлы и их сплавы.
ASTM D665 - испытание на ржавление с морской водой; дополнительный тест на агрессивность среды, часто присутствует в паспортах специализированных жидкостей.
Типичные параметры, на которые нужно смотреть в техническом описании (ТДС) СОЖ:
| Параметр | Типовое значение | Что это означает |
|---|---|---|
| pH рабочей эмульсии | 9,0–9,5 | Слегка щелочная среда подавляет коррозию железа, но pH один не гарантирует защиту |
| Жесткость воды | 100–400 ppm CaCO₃ | Диапазон, в котором жидкость сохраняет стабильность и антикоррозионные свойства |
| Результат по ASTM D4627 | Не более 1–2 ржавых пятен | Чем меньше пятен, тем выше защита; 0 пятен - идеальный результат |
| Тест на медь (ASTM D130) | 1a–1b (по шкале изменения цвета) | Низкая агрессивность к медным сплавам |
Если в ТДС нет конкретной методики испытания или результата (число пятен, оценка по шкале, класс), это красный флаг: поставщик либо не проводил тестирование, либо результаты неудовлетворительные.

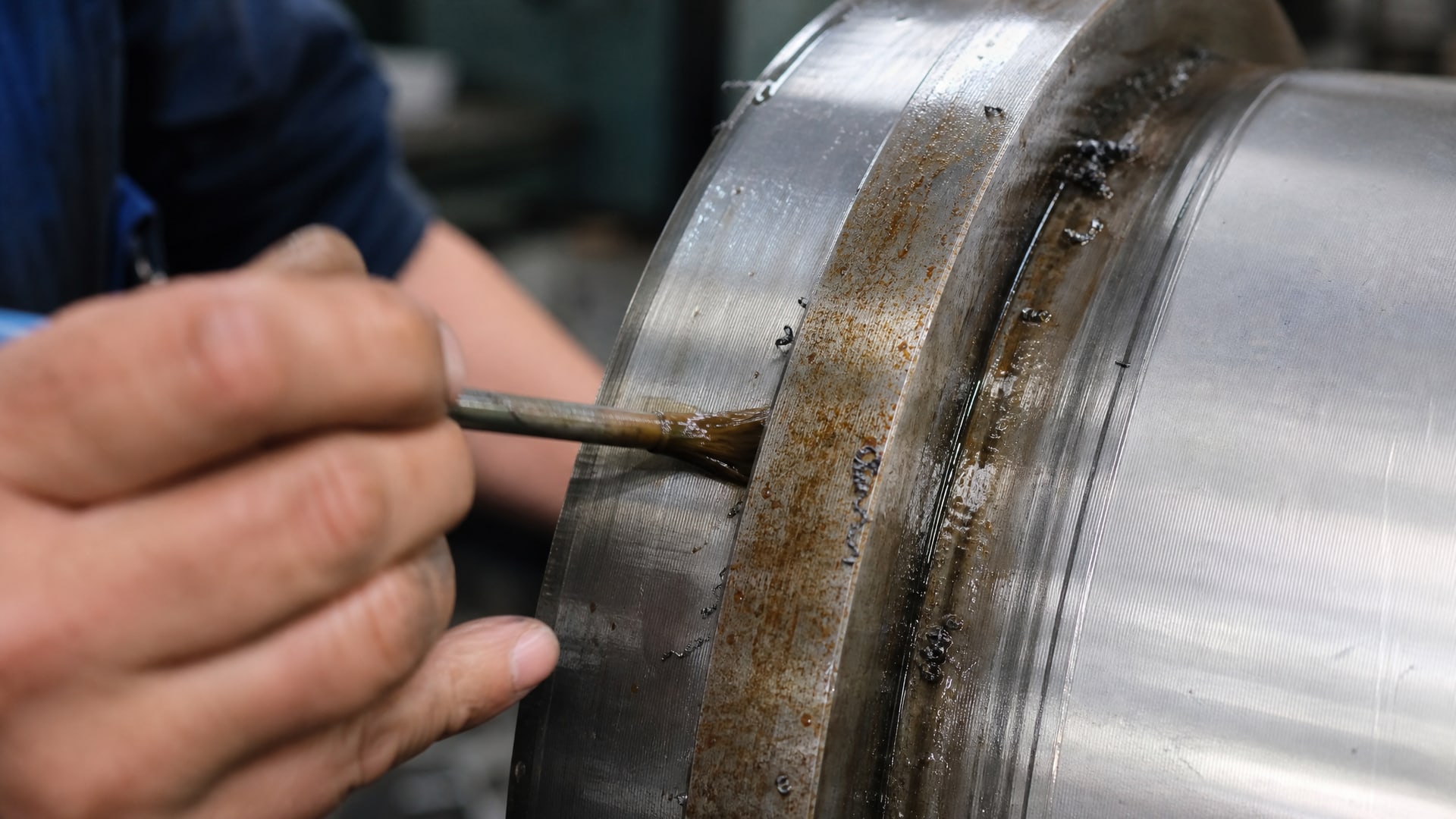

Почему возникает ржавчина после обработки водосмешиваемой СОЖ
Даже самая хорошо подобранная антикоррозионная жидкость не предотвратит ржавчину, если нарушены условия ее применения и хранения деталей.
Практика показывает, что в 70% случаев причина кроется не в самой СОЖ, а в четырех критических факторах.
Неправильная концентрация эмульсии
Рабочая эмульсия готовится из концентрата путем разведения в определенном соотношении, обычно указанном в ТДС. Если концентрация ниже рекомендуемой, активных ингибиторов коррозии в жидкости становится недостаточно, и детали остаются незащищенными. И наоборот: избыточная концентрация не улучшает защиту, но может привести к пенообразованию, нестабильности эмульсии и преждевременному загрязнению системы циркуляции.
Контроль концентрации проводится с помощью рефрактометра (для водосмешиваемых СОЖ) или тестов, рекомендованных производителем. Типовая проверка - один раз в неделю или при видимом изменении цвета жидкости.
Качество воды в системе циркуляции
Водопроводная вода, используемая для подготовки эмульсии, содержит растворенные соли (кальций, магний) и микроорганизмы. Жесткость воды выше допустимого диапазона (в документации часто указана норма 100–400 ppm CaCO₃) ведет к нестабильности эмульсии: она расслаивается, теряет однородность, и ингибиторы коррозии перестают работать эффективно. Кроме того, высокая жесткость способствует развитию микробной коррозии - активности бактерий, которые ускоряют окисление железа.
При подозрении на жесткую воду рекомендуется пройти анализ в аккредитованной лаборатории или использовать полоски экспресс-контроля.
Загрязнение системы смазки
Если в циркуляционную систему попадает влага из внешней среды (конденсат, утечки водяного охлаждения), стружка накапливается без своевременной очистки, или фильтры забиты - в системе развиваются микрофокусы коррозии. Ржавчина может начаться с маленькой поцарапанной детали, контактирующей с жидкостью, и с течением времени распространиться на свежие заготовки.
Профилактика: проверка герметичности уплотнений, очистка фильтров согласно графику, удаление скопившейся стружки и воды.
Межоперационное хранение без защиты
После обработки деталь часто попадает на склад или в буферную зону перед следующей операцией. Если не удалить с поверхности остатки водосмешиваемой СОЖ полностью, а детали хранятся при высокой влажности или резких перепадах температуры, внутри неподсохшей пленки жидкости начинается активная коррозия железа. Антикоррозионные присадки в жидкости теряют защитное действие без активной циркуляции.
Практический совет: после обработки детали должны быть высушены (естественным способом или в сушильной камере), уложены на поддоны с прокладками (не металл в металл) и укрыты от прямого контакта с влажным воздухом. Если предусмотрено промежуточное хранение в защитной атмосфере (вакуум, инертный газ), это снижает риск ржавчины почти к нулю.
Выбор водосмешиваемой СОЖ для смешанного парка металлов
Если в цехе обрабатываются детали из стали, алюминия, меди и чугуна, один универсальный тест на коррозию не покроет все требования.
Проблема в том, что цветные металлы ведут себя по-другому: алюминий чувствителен к щелочности (высокий pH СОЖ может привести к растворению алюминиевого сплава), медь легко окисляется даже в нейтральной среде, латунь подвержена избирательной коррозии (dezincification).
При выборе СОЖ обязательно требуйте от поставщика:
Результаты испытаний на железе и чугуне (ASTM D4627, DIN 51360/1 или аналогичные) с указанием точного числа ржавых пятен или оценки по шкале.
Отдельные тесты на медь (ASTM D130) с результатом по цветовой шкале, не выше 1b.
Данные по совместимости с алюминиевыми сплавами, если они есть в ваших заготовках; некоторые СОЖ содержат компоненты, вредящие алюминию.
Диапазон допустимой жесткости воды и рекомендации по подготовке технической воды.
На практике в ремонтных и механических цехах часто используют компромиссные варианты: СОЖ, которая хорошо защищает железо и чугун (основная часть деталей), а при обработке алюминия или меди требуют специализированного состава или добавок. Это более затратный подход, но гарантирует, что не будет внезапного волка ржавчины на одном типе заготовок из-за выбора универсального средства.
Практический контроль: как убедиться, что СОЖ реально защищает
Нельзя полагаться только на данные ТДС - они получены в лабораторных условиях.
На производстве нужно провести собственную проверку в режиме реального использования.
Испытание на рабочем месте:

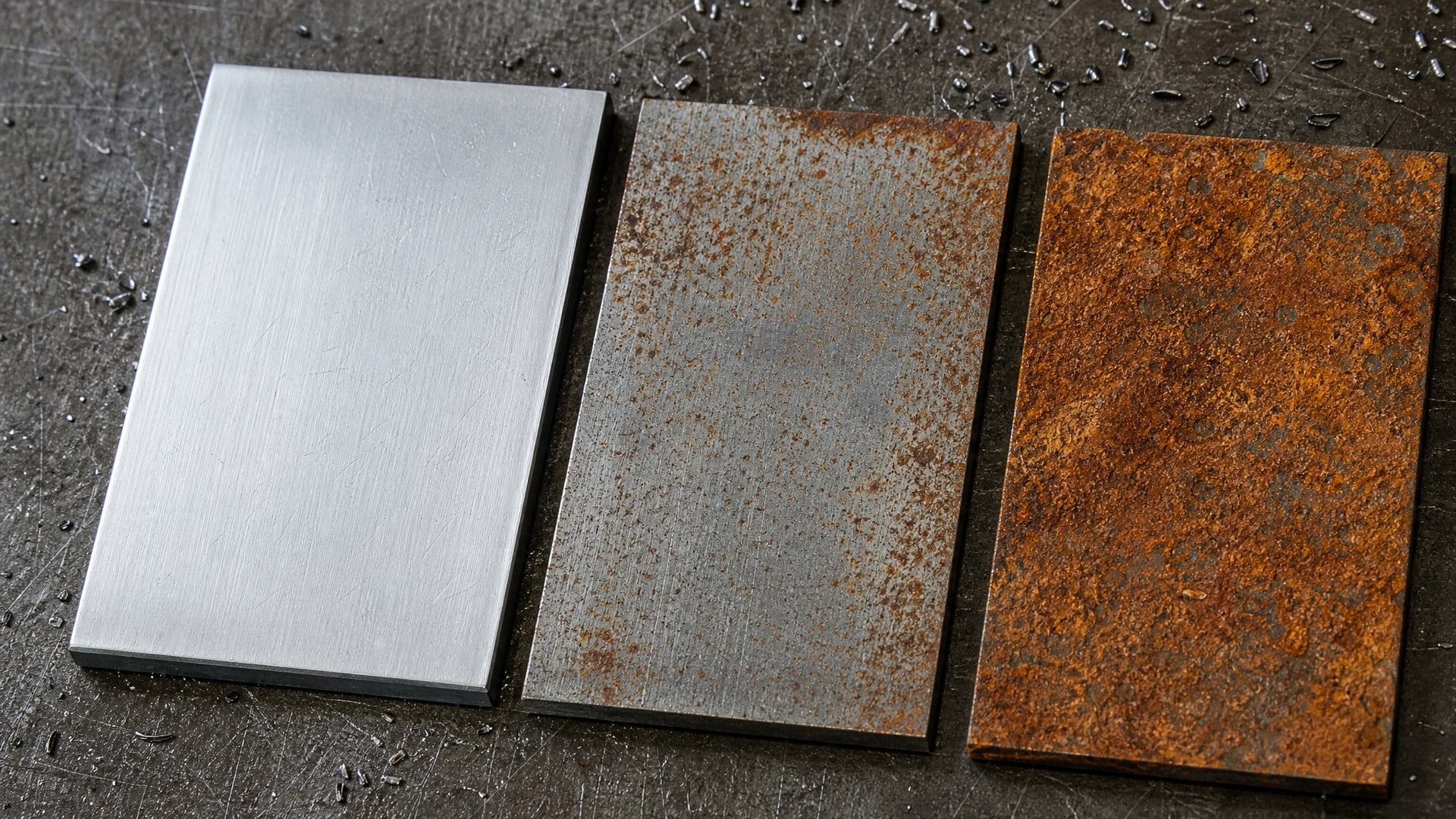

Подготовьте три образца стального листа (толщина 1–2 мм, площадь 50×50 мм), обезжирьте спиртом и высушите. Погрузите один образец в рабочую эмульсию вашей системы на 24 часа, второй поместите на поверхность жидкости (имитация хранения детали), третий оставьте сухим как контроль. После высыхания осмотрите образцы под лупой: на первых двух не должно быть видимых ржавых пятен или потускнения. Если коррозия видна, это сигнал к проверке концентрации, жесткости воды и чистоты системы.
Ежемесячный мониторинг:
Контроль pH эмульсии (должен быть в диапазоне 9,0–9,5); падение pH указывает на деградацию жидкости.
Проверка концентрации с помощью рефрактометра.
Визуальный осмотр хранящихся деталей на предмет пятен коррозии.
Анализ воды раз в квартал (если система большая) на жесткость и бактериальное загрязнение.
Обработка металла после преобразователя ржавчины: подготовка к покраске
После обработки преобразователем ржавчины поверхность металла покрывается слоем химического соединения (обычно сложным углеводородом или фосфатом железа), который имеет черный или темно-серый цвет.
Это не грунт и не финишное покрытие - это промежуточный барьер, который должен быть полностью высохшим перед нанесением краски.
Чем смывать преобразователь ржавчины после обработки:
Не все преобразователи требуют смывания. Многие современные составы предусматривают прямую окраску поверх преобразованного слоя, но только при условии, что поверхность полностью сухая и очищена от рыхлых остатков. Если инструкция производителя преобразователя требует смывания, используйте:
Чистую проточную воду (в соответствии с рекомендациями производителя).
Мягкую щетку или тряпку для удаления рыхлых хлопьев.
Горячую воду, если позволяет технология (она ускоряет испарение).
После смывания дайте поверхности высохнуть полностью (обычно 1–2 часа при комнатной температуре или 30–60 минут при нагреве до 40–50 °C).
После обработки преобразователем ржавчины что делать дальше:
1. Визуальный контроль: убедитесь, что преобразованный слой равномерный, без белых потеков (признак неполной реакции) и без непреобразованной ржавчины под черным слоем.
2. Полная сушка: это ключевой этап. Влага, оставшаяся под преобразованным слоем или в микропорах металла, позже вызовет коррозию под грунтом или краской.
3. Проверка адгезии: пройдитесь по поверхности мягкой щеткой - если слой шелушится, это говорит либо о неправильной обработке преобразователем, либо о недостаточной очистке перед его нанесением.
4. Нанесение грунта или краски: многие преобразователи совместимы с прямым нанесением однокомпонентной краски (акриловой или полиуретановой), но подстраховка - двухслойная система (грунт + финиш) на основе рекомендаций производителя материала. Не пропускайте грунт, если краска требует адгезионного слоя.
5. Время жизни преобразованной поверхности: если после преобразования прошло больше недели, а поверхность хранилась во влажной атмосфере, рекомендуется проверить целостность слоя перед окраской - возможно, появились новые очаги коррозии по краям или в углубления.
Для металлических конструкций, которые будут эксплуатироваться в условиях высокой влажности или на улице, желательно после обработки преобразователем ржавчины нанести двухслойное покрытие: эпоксидный или полиэфирный грунт толщиной 80–120 мкм, затем полиуретановую эмаль 60–80 мкм. Это гарантирует, что преобразованный слой останется защищенным от влаги на протяжении всего срока службы.
Защита от коррозии при работе с разными типами водосмешиваемых СОЖ
Водосмешиваемые СОЖ разделяются на несколько типов, и каждый имеет свои особенности антикоррозионной защиты:
Прямые масляные эмульсии (Oil-in-water)
Содержат минеральное масло (15–40%), диспергированное в воде с помощью эмульгаторов и ингибиторов коррозии. Обычно имеют хорошие смазывающие свойства и адекватную защиту от коррозии, особенно для чугуна и стали. Недостаток: при нарушении эмульсионной стабильности (высокая жесткость воды, попадание посторонних жидкостей) масло выделяется, и защита теряется быстро.
Полусинтетические и синтетические эмульсии
Вместо минерального масла используются синтетические базовые масла и специальные присадки, которые лучше сопротивляются микробной коррозии и деградации. Антикоррозионные свойства часто выше, чем у прямых эмульсий, особенно в жесткой воде. Ценовой фактор выше, но увеличивается стойкость эмульсии к загрязнениям и снижается расход жидкости.
Выбор типа СОЖ в зависимости от производственных условий:
| Условия | Рекомендуемый тип | Причина |
|---|---|---|
| Прямое нарезание резьбы, буровые операции, железная стружка в большом объеме | Прямая или синтетическая эмульсия с высоким содержанием ингибиторов | Стружка активно корродирует, требуется серьезная защита |
| Шлифование алюминия, деликатные операции | Полусинтетическая с низким щелочным резервом | Алюминий чувствителен к щелочности |
| Жесткая техническая вода (>300 ppm CaCO₃) | Синтетическая эмульсия с хелатирующими присадками | Синтетика лучше работает в жесткой воде |
| Длительное хранение деталей между операциями | Прямая эмульсия с высокой концентрацией ингибиторов коррозии для железа | Нужна максимальная защита за счет толстого масляного слоя |
В практике нередко на линиях фасовки используют концентраты, которые обеспечивают стабильную работу при контроле качества воды и регулярной чистке системы. Концентрат EFELE CF-627 (водосмешиваемая СОЖ) содержит комплекс ингибиторов коррозии для различных металлов и показывает стабильные результаты при жесткости воды до 400 ppm CaCO₃, что позволяет применять его в цехах с неидеальными условиями подготовки технической воды.
Часто задаваемые вопросы
Почему появляется ржавчина, если СОЖ позиционируется как антикоррозионная?
Коррозия развивается из-за нарушений концентрации эмульсии, жесткости воды, неправильного межоперационного хранения или загрязнения системы циркуляции. СОЖ защищает детали только в работе; после обработки нужна полная сушка и соблюдение условий хранения. Если проверены все эти факторы, проблема может быть в самой жидкости - требуется анализ ТДС и независимое испытание по ASTM D4627.
Как контролировать эффективность защиты от коррозии на производстве?
Проведите простой тест: поместите стальной образец в рабочую эмульсию на 24 часа, а затем на поверхность жидкости. После высыхания осмотрите под лупой. Видимая ржавчина или потускнение говорит о проблеме. Дополнительно контролируйте pH (должен быть 9,0–9,5), концентрацию (рефрактометр) и жесткость воды (анализ один раз в квартал).
Можно ли сразу красить после обработки преобразователем ржавчины без грунта?
Зависит от рекомендаций производителя преобразователя и краски. Обычный подход: удалить рыхлые остатки, дать высохнуть полностью (1–2 часа), затем нанести грунт. Грунт обеспечивает лучшую адгезию финишного слоя и дополнительно герметизирует преобразованную поверхность от влаги. Без грунта риск отслоения и коррозии сохраняется.
Что делать, если вода в системе жесткая?
Проверьте жесткость анализом в лаборатории. Если она выше 400 ppm CaCO₃, используйте специализированную полусинтетическую или синтетическую СОЖ, которая содержит хелатирующие присадки. Альтернатива: установить умягчитель воды перед системой циркуляции или готовить эмульсию на умягченной воде.
Как часто нужно менять водосмешиваемую СОЖ?
Стандартный срок -6–12 месяцев при условии регулярной очистки фильтров и контроля качества. Если система загрязняется быстро, живет микробная коррозия (запах гнили) или эмульсия расслаивается, замену нужно провести раньше. Показатели деградации: падение pH ниже 8,5, видимое изменение цвета, пенообразование.
Заключение
Ржавчина после обработки водосмешиваемой СОЖ - не приговор, а сигнал о нарушении одного из четырех ключевых параметров: концентрации эмульсии, качества воды, чистоты системы или условий хранения. Выбирая СОЖ, требуйте от поставщика конкретные результаты коррозионных тестов по стандартам ASTM D4627, DIN 51360 или аналогичным, а не общее обещание защиты. Для цехов со смешанным парком металлов убедитесь, что жидкость прошла испытания отдельно на черных и цветных металлах.
На практике это означает: регулярно контролировать pH рабочей эмульсии (9,0–9,5), проверять концентрацию раз в неделю, анализировать воду на жесткость один раз в квартал, очищать фильтры согласно графику и обеспечивать полную сушку деталей перед длительным хранением. Если после обработки деталь уходит на преобразование ржавчины, соблюдайте инструкцию производителя преобразователя, удалите рыхлые остатки, дайте высохнуть полностью, затем нанесите грунт перед финишной краской. Этот простой алгоритм исключит большинство проблем с коррозией и вернет вам доверие к производственному процессу.
