Пенообразование водосмешиваемой СОЖ - системный вопрос, а не просто дефект покупки. Понимание механизмов ввода энергии в жидкость и правильная настройка подачи решают проблему быстрее, чем стихийная смена продукта или слепое добавление антипенных присадок.
Механизмы возникновения пены и источники энергии
Пенообразование в циркуляционной системе станка происходит под действием трех основных механизмов ввода энергии, описанных в стандарте ASTM E3265-21.
Первый - турбулентный поток в трубопроводах и насосе, когда жидкость движется с высокой скоростью и деформирует воздушные пузырьки в устойчивую пену. Второй - прямой удар струи о зону резания и поверхность заготовки, что диспергирует воздух во вспенивающуюся эмульсию. Третий - центробежные и вращательные силы от вращающихся шпинделей и валов, которые захватывают пузырьки и включают их в жидкость.
Кроме того, при возврате СОЖ из зоны резания в бак часто происходит каскадный слив, когда жидкость падает с высоты, активно захватывая воздух. Если система подачи настроена неправильно - например, форсунки расположены под острым углом или давление напора слишком велико - пена образуется еще до соприкосновения с заготовкой.
Как жесткость воды влияет на склонность к пенообразованию
Качество воды для приготовления эмульсии или раствора прямо влияет на стабильность пены.
По данным экспертных рекомендаций, при содержании CaCO3 менее 50 мг/л в разбавленной воде рост пены заметно выше, чем при жесткости 50–150 мг/л. Мягкая вода (низкой жесткости) меньше связывает молекулы поверхностно-активных веществ, входящих в состав СОЖ, поэтому они свободнее адсорбируются на поверхности воздушных пузырьков, стабилизируя пену и делая ее устойчивой к разрушению.
При подготовке эмульсии закупщики часто используют воду без предварительной проверки, полагая, что качество здесь не критично. В действительности лабораторный анализ жесткости воды - один из первых и самых результативных шагов диагностики. Если в локальный сумп станка поступает вода с жесткостью ниже нормы, добавление антипенных присадок даст лишь временный эффект, а проблема вернется при очередной доливке.
Типовые причины пены в системе станка: от аэрации до загрязнения
Эксперты металлообрабатывающей промышленности указывают на ряд типичных источников избыточного пенообразования, и каждый требует свой метод устранения:
Подсос воздуха в систему: протечки уплотнений насоса, неплотные соединения трубопроводов, низкий уровень жидкости в баке, при котором всасывающий патрубок захватывает воздух вместо жидкости.
Избыточное давление и скорость подачи: высокое рабочее давление сопел и турбулентная геометрия ходов резко диспергируют воздух; при давлении сверх рекомендуемого разбрызгивание жидкости создает волны пены.
Неудачная ориентация форсунок: острые углы наклона, направление струи навстречу потоку возврата, слишком мелкие калибры сопел, которые способствуют распылению вместо компактной подачи.
Малое время отстоя в баке: если система возврата организована так, что вспененная жидкость попадает сразу обратно в насос без времени на релаксацию и разделение пузырьков, пена циркулирует постоянно.
Загрязнение эмульсии: попадание моющих средств, дезинфицирующих растворов, остатков предыдущей жидкости или других поверхностно-активных загрязнителей; они усиливают адсорбцию на поверхности пузырьков и делают пену устойчивой.
Избыточная концентрация СОЖ: повышенное содержание концентрата увеличивает количество поверхностно-активных веществ, которые стабилизируют воздушные пузырьки, нарушая баланс рецептуры.
Засорение фильтра или сетки: забитые элементы вызывают скачки давления, турбулентность и микроциклические удары, которые вводят энергию в жидкость.
Алгоритм диагностики: с чего начать перед заменой жидкости
Прежде чем списать пене на низкое качество СОЖ или спешить с добавлением антипенных присадок, нужно провести систематическую диагностику.
Специалисты рекомендуют следующий порядок:
Шаг 1. Проверка механики системы подачи

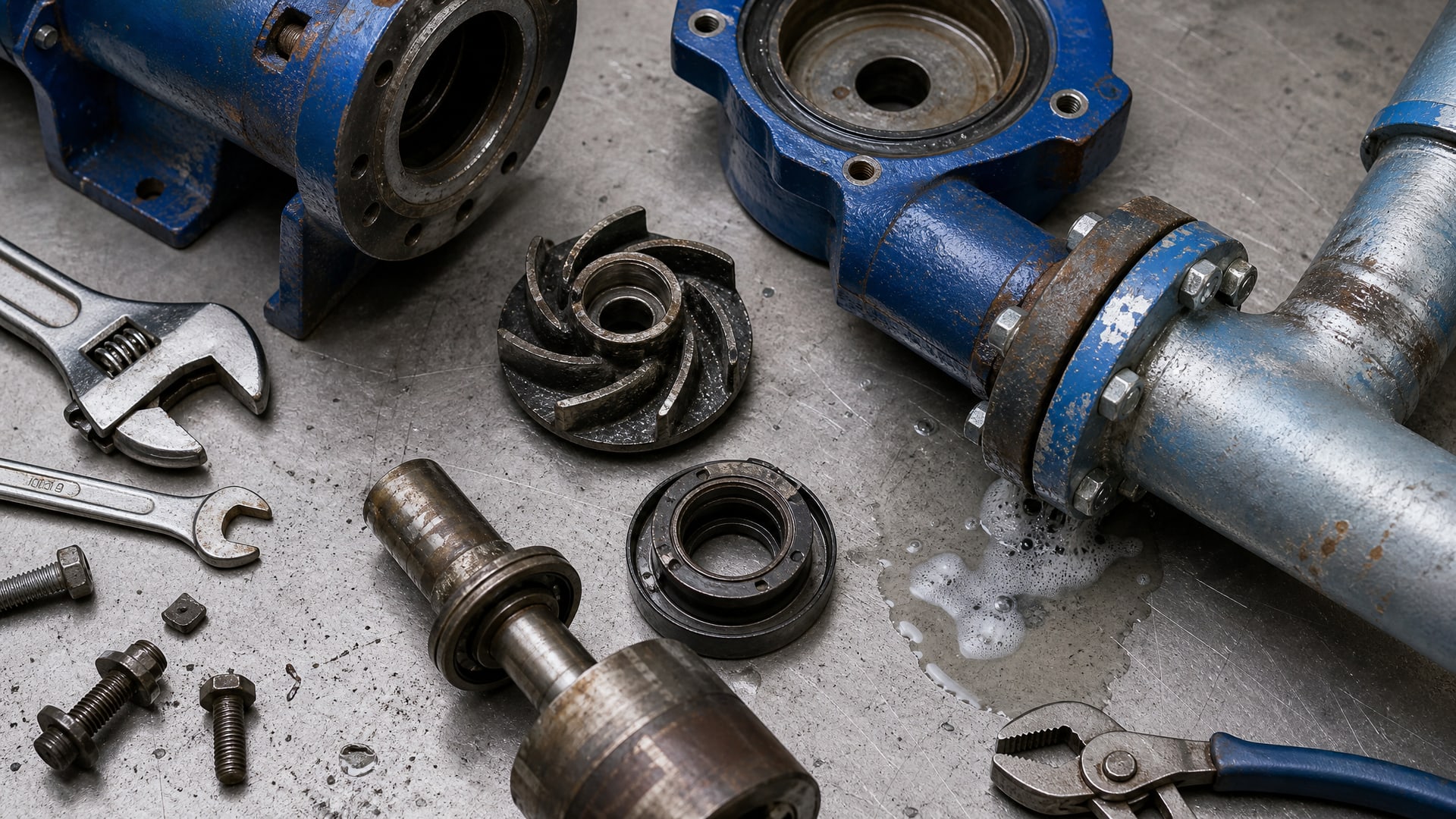

Осмотрите узел насоса и трубопроводы на предмет утечек и аэрации. Убедитесь, что уровень жидкости в баке не ниже указанной минимальной отметки - если всасывающий патрубок обнажен, он будет захватывать воздух постоянно. Проверьте направление потока в системе возврата: если жидкость падает каскадом с высоты, добавьте направляющий лоток или трубку, опущенную ниже поверхности жидкости в баке, чтобы минимизировать воздухозахват.
Шаг 2. Оценка качества воды
Проведите анализ жесткости воды для разведения или долива. Если содержание CaCO3 меньше 50 мг/л, рассмотрите использование более жесткой воды или добавление соответствующих солей для приведения жесткости в диапазон 50–150 мг/л. Это часто решает проблему пены без изменения самой жидкости.
Шаг 3. Проверка концентрации
Измерьте текущую концентрацию СОЖ рефрактометром (для растворов) или методом, рекомендованным производителем. Сравните с паспортной спецификацией. Если концентрация выше нормы на 10–15 %, снизьте ее путем долива разбавленной воды подходящей жесткости. Избыточная концентрация часто вызывает устойчивую пену без других видимых причин.
Шаг 4. Регулировка подачи и давления
Проверьте давление на форсунках: часто пена возникает из-за избыточного напора. Снизьте рабочее давление на 10–20 %, если это допустимо по технологии. Переориентируйте форсунки так, чтобы струя попадала под более острым углом и минимизировала разбрызгивание. Уменьшите количество форсунок, если это возможно, чтобы сконцентрировать подачу в зону резания, а не распылять повсеместно.
Шаг 5. Чистка и фильтрация
Проверьте сетку фильтра: засоренный фильтр создает перепады давления, вызывающие турбулентность и пену. Если в системе видны продукты износа, загрязнения или остатки предыдущей жидкости, промойте систему и замените фильтр.
Роль антипенных присадок и когда их действительно использовать
Антипенные присадки (антифомы) работают по принципу разрушения межфазного слоя, стабилизирующего воздушные пузырьки.
В составе концентрата СОЖ антипенная присадка присутствует в рецептуре в сбалансированном количестве, обычно в пределах 0,1–1 % от объема. Однако добавление дополнительного антифома в бак станка («tankside-treatment») оправдано только после устранения всех механических причин пенообразования.
Практика показывает, что если пена возникает из-за подсоса воздуха, высокого давления или мягкой воды, то добавка антифома без устранения причины даст лишь кратковременный эффект. Более того, избыток антипенной присадки может нарушить смазывающие свойства, теплоотвод и склонность к эмульсионному разделению.
Правильный подход: сначала устраните аэрацию, отрегулируйте подачу, проверьте жесткость воды и концентрацию. Только если после этих шагов пена остается на уровне выше допустимого, добавьте небольшой объем рекомендованного производителем антифома в соответствии с инструкцией. Для предотвращения пенообразования важно выбирать качественные СОЖ с проверенным составом и хорошими антипенными свойствами, такие как EFELE CF-621, которые уже учитывают баланс компонентов для работы в типовых условиях станков.
Стандартизированные методы оценки склонности к пенообразованию
Визуальный осмотр пены в баке - необходимое, но недостаточное средство диагностики.
В отрасли применяются стандартизированные тесты, позволяющие объективно оценить склонность жидкости к пенообразованию и сравнить разные составы.
Основной современный документ - стандарт ASTM E3265-21 (Standard Guide for Evaluating Water-Miscible Metalworking Fluid Foaming Tendency), который описывает механизмы ввода энергии в циркулирующую жидкость и рекомендует методику лабораторной оценки пены. Исторически в отрасли применялись методы ASTM D3519 и ASTM D3601, предназначенные для воды и водных смесей; они остаются в некоторых спецификациях, но ASTM E3265-21 более точно отражает условия работы СОЖ в станках.
ASTM D2881 содержит классификацию металлообрабатывающих жидкостей и определяет категории по типу (минеральное масло, синтетика, эмульсия и т.д.), включая параметры пенообразования как часть спецификации. ISO 6247 - профильный стандарт, связанный с оценкой foaming characteristics (характеристик пенообразования) в контексте металлообрабатывающих жидкостей.
При закупке СОЖ снабженцы и инженеры могут запросить у производителя данные лабораторных тестов на соответствие этим стандартам, чтобы убедиться, что жидкость прошла испытание на склонность к пене в условиях, близких к реальной работе на ЧПУ.
Практические рекомендации для разных сценариев
Пена только на одном станке
Если пенообразование проявляется только на конкретном оборудовании, а на других станках с той же жидкостью проблем нет, ищите локальную причину аэрации. Проверьте состояние уплотнений насоса, герметичность соединений на линии всасывания, работоспособность обратного клапана, уровень жидкости в сумпе станка. Часто оказывается, что на проблемном станке форсунки забиты или неправильно настроены, байпасный клапан перекрыт или слегка заклинен, а насос периодически засасывает воздух.
Пена по всей системе централизованного снабжения
Если пенится жидкость на нескольких станках одновременно, это указывает на системную причину: неправильная концентрация в центральном баке, загрязнение эмульсии моющими средствами, использование мягкой воды при приготовлении или разбавлении, проблемы в центральном насосе или магистральной фильтрации. Сначала проверьте жесткость воды и концентрацию - часто этого достаточно. Затем осмотрите центральный фильтр и насос на предмет износа.
Пена после технического обслуживания или замены фильтра
Если пена появилась после замены фильтра, чистки насоса или замены трубопроводов, в систему могли попасть частицы, воздух или остатки монтажных материалов. Пролейте 2–3 бака жидкости через систему без обработки заготовок, чтобы промыть магистраль. Замените фильтр еще раз. Проверьте герметичность всех новых соединений.
Часто задаваемые вопросы
Если СОЖ сильно пенится, это означает, что она плохого качества?
Не обязательно. Избыточное пенообразование часто вызывают факторы, не связанные с качеством концентрата: мягкая вода, превышение допустимой концентрации, подсос воздуха в систему подачи, высокое давление напора, загрязнение эмульсии посторонними веществами. Прежде чем менять жидкость, проверьте механику станка, жесткость воды и регулировку подачи - в 70 % случаев это решает проблему.
Как убрать пену из СОЖ, если ее уже много в баке?
Слейте верхний слой пены кружкой или шпателем, если пена устойчивая. Затем отрегулируйте режимы подачи: снизьте давление, переориентируйте форсунки, уменьшите скорость потока. Если уровень жидкости в баке низкий, долейте. Если пена продолжает образовываться, добавьте в бак рекомендованный объем антипенного препарата согласно инструкции производителя, но только ПОСЛЕ устранения механических причин.
Почему антипенные присадки не помогают, если я их уже добавил?
Потому что они решают только одну часть проблемы - саму стабилизацию пузырьков. Если воздух постоянно подсасывается в систему или жидкость намеренно взбивается из-за высокого давления, антифом будет расходоваться впустую. Также возможно, что вы добавили слишком много - избыток антипенной присадки может снизить смазывающие свойства. Вернитесь к диагностике механики станка и воды; антипенное средство - последний, а не первый инструмент.
Какая жесткость воды нужна для приготовления СОЖ?
Для большинства водосмешиваемых СОЖ рекомендуется жесткость в диапазоне 50–150 мг/л в пересчете на CaCO3. Более мягкая вода (менее 50 мг/л) повышает риск пены, более жесткая может привести к образованию осадков и нарушению стабильности эмульсии. Уточните точную рекомендацию в техническом паспорте конкретной жидкости; если воды подходящей жесткости нет, используйте питьевую или дистиллированную воду и скорректируйте жесткость добавлением необходимых солей.
Можно ли оценить пенообразование только визуально, без лабораторных тестов?
Визуальный осмотр - первый и необходимый шаг диагностики, но для объективной оценки и сравнения разных жидкостей нужны стандартизированные тесты. ASTM E3265-21 и другие профильные стандарты описывают методики, которые учитывают энергию ввода в жидкость так же, как это происходит в реальном станке. Если вы выбираете новую СОЖ, запросите у производителя данные лабораторных испытаний на склонность к пене - это даст уверенность перед закупкой.
Заключение
Избыточное пенообразование водосмешиваемой СОЖ в станках с ЧПУ - это редко проблема самой жидкости. Чаще это результат неправильной настройки подачи, низкого качества воды, загрязнения эмульсии или подсоса воздуха в систему. Правильный алгоритм начинается с диагностики механики станка: проверка герметичности, уровня жидкости, давления напора, ориентации форсунок, фильтрации. Затем оцениваются параметры жидкости: жесткость воды и концентрация СОЖ. Только после устранения этих факторов имеет смысл рассматривать добавление антипенных присадок.
Для предотвращения проблем закупщикам и инженерам рекомендуется выбирать проверенные составы, которые уже содержат оптимальный баланс компонентов для работы в типовых условиях. Следующий шаг после прочтения этой статьи - провести полную техническую диагностику вашего станка или системы централизованной подачи, начиная с проверки герметичности, уровня жидкости и параметров воды.
