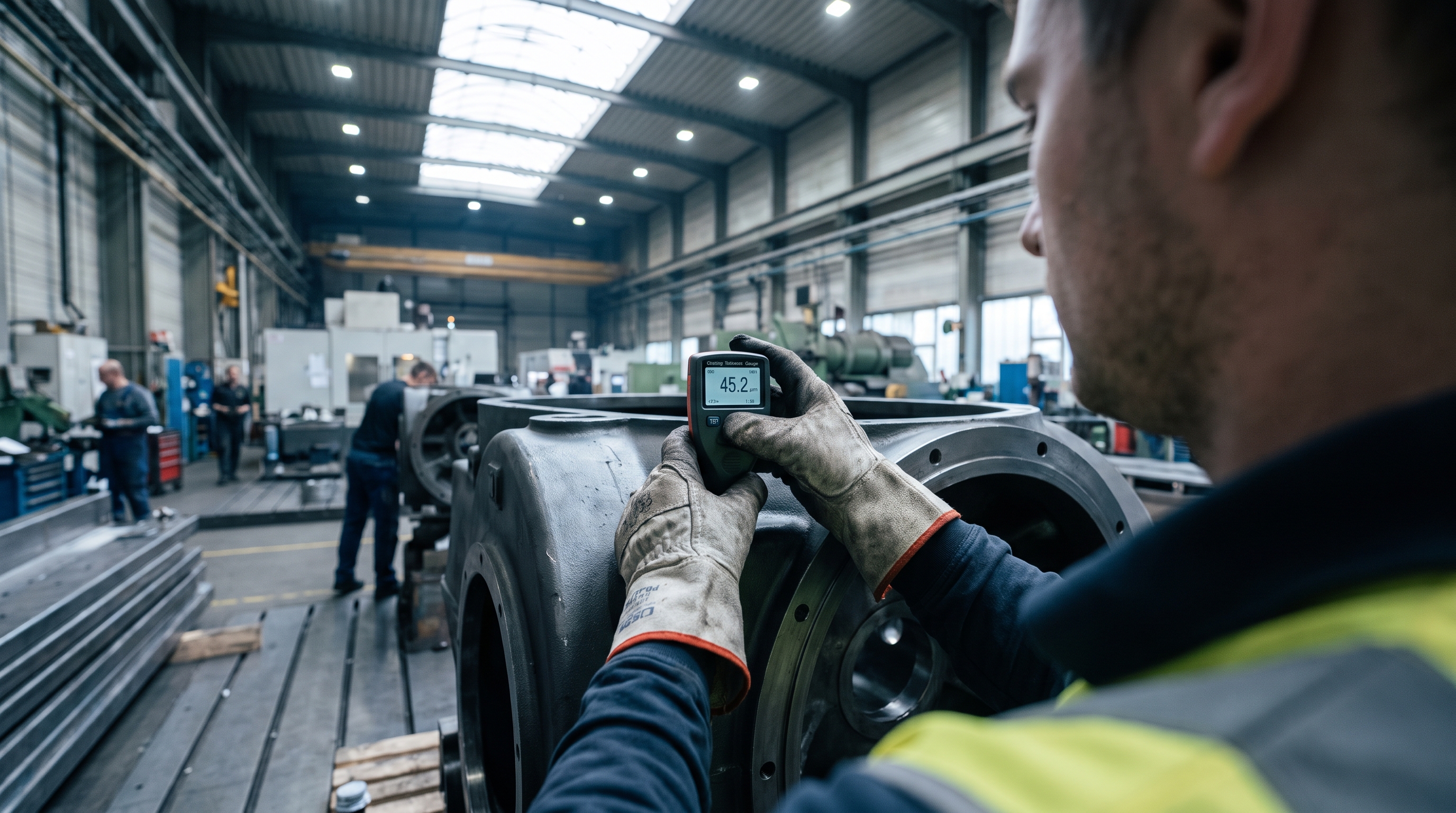

Измерения проводят неразрушающими методами с погрешностью до 10%, что позволяет контролировать толщину прямо на производственной линии без демонтажа деталей. Правильный выбор способа измерения, подготовка инструмента и соблюдение регламента обследования обеспечивают достоверность данных и соответствие спецификации заказчика.
Назначение контроля толщины сухого слоя в технологии нанесения покрытий
Толщина сухого слоя (ТСП) определяет запас прочности защитного слоя при взаимном скольжении деталей, трении и истирании.
Недостаточная толщина приводит к быстрому износу покрытия и обнажению основного материала, избыточная - к внутренним напряжениям, растрескиванию и отслаиванию пленки.
Оптимальная толщина антифрикционного покрытия составляет от 5 до 20 мкм, но всегда должна превышать размер поверхностных неровностей (шероховатость) соприкасающихся поверхностей. Если требуется толщина менее 5 мкм, покрытие разбавляют при тщательном перемешивании. Максимальная толщина обычно ограничена двух- или трехкратным превышением номинальной толщины, точный лимит согласуется с производителем материала и требованиями заказчика.
Контроль толщины сухого слоя и расход материала находятся в прямой зависимости: известное соотношение объема покрытия к сухому остатку (выход пленки) позволяет рассчитать, сколько килограммов материала потребуется для покрытия определенной площади при целевой толщине. Этот расчет критичен для планирования закупок и снижения перерасходов.
Нормативные требования и критерии приемки по ISO 19840:2012
Международный стандарт ISO 19840:2012 устанавливает процедуру сравнения измеренной толщины сухой пленки с номинальной толщиной сухой пленки (НТСП) и определяет критерии приемки результатов.
Основной критерий, известный как правило «80/20», регламентирует, что среднее значение всех измерений должно быть не менее НТСП, а отдельное значение не менее 80% от НТСП допускается в количестве менее 20% от общего числа измерений. По согласованию с заказчиком могут применяться альтернативные критерии: правило «90/10», требование «толщина ≥ НТСП» или иные нормативы, оговариваемые в контракте или технической спецификации.
При отклонении единичного значения от установленного критерия проводят повторное измерение на расстоянии не более 10 мм от первой точки. Первое значение отклоняется, и при неудаче повторное измерение не заменяется - обследуемый участок считается дефектным. Этот процесс предотвращает субъективную интерпретацию результатов и обеспечивает объективность контроля.
Методы измерения толщины и их технические характеристики
Неразрушающие методы контроля толщины сухого слоя различаются по принципу действия, диапазону измеряемых толщин и допускаемой погрешности.
Магнитный метод (индукционный). Применяется для ферромагнитных оснований (сталь, железо). Регламентирован стандартами DIN 50981 и ISO 2178. Погрешность измерений от 0 до 50 мкм высокая, от 50 до 200 мкм - низкая; максимальная погрешность метода составляет 10%. Преимущество - простота использования и скорость, недостаток - неприменимость на цветных металлах.
Метод вихревых токов. Используется для цветных металлов (алюминий, медь, титан). Регламентирован стандартами DIN 50984 и ISO 2360. Погрешность измерения достигает 10%, время одного замера 2–10 секунд. Современные цифровые преобразователи позволяют достичь погрешности ±(1% + 1) мкм, обеспечивая высокую точность на узком диапазоне толщин.
Метод обратного рассеяния бета-частиц. Применяется для неметаллических оснований, пластиков и композитных материалов. Регламентирован стандартами DIN 50983 и ISO 3543. Менее распространен на практике в промышленности, требует специального оборудования.
Прямое измерение микрометром или оптиметром. Погрешность составляет ±10 мкм, применимо только для очень толстых и гладких покрытий. Требует демонтажа детали и специальной подготовки образца, поэтому используется редко.
Интерференционный метод. Измеряет толщины в диапазоне от 0,03 до 2,2 мкм с погрешностью 10–30%. Применяется в лаборатории при анализе тонких пленок.
Метод светового сечения. Диапазон измерения 0,8–40 мкм, погрешность 10–30%, время замера примерно 36 секунд. Используется для контроля шероховатости и толщины в конструкционных целях.
Выбор метода зависит от материала основания, требуемой точности и доступности оборудования на производстве. Магнитный и вихревой методы наиболее распространены благодаря портативности приборов и скорости измерений.
Процесс контроля толщины мокрого и сухого слоя
Контроль толщины мокрого слоя проводят до полимеризации покрытия и позволяют предугадать финальную толщину сухого слоя.
Это снижает риск нанесения чрезмерно толстого слоя, который ведет к дефектам, растрескиванию и снижению адгезии.

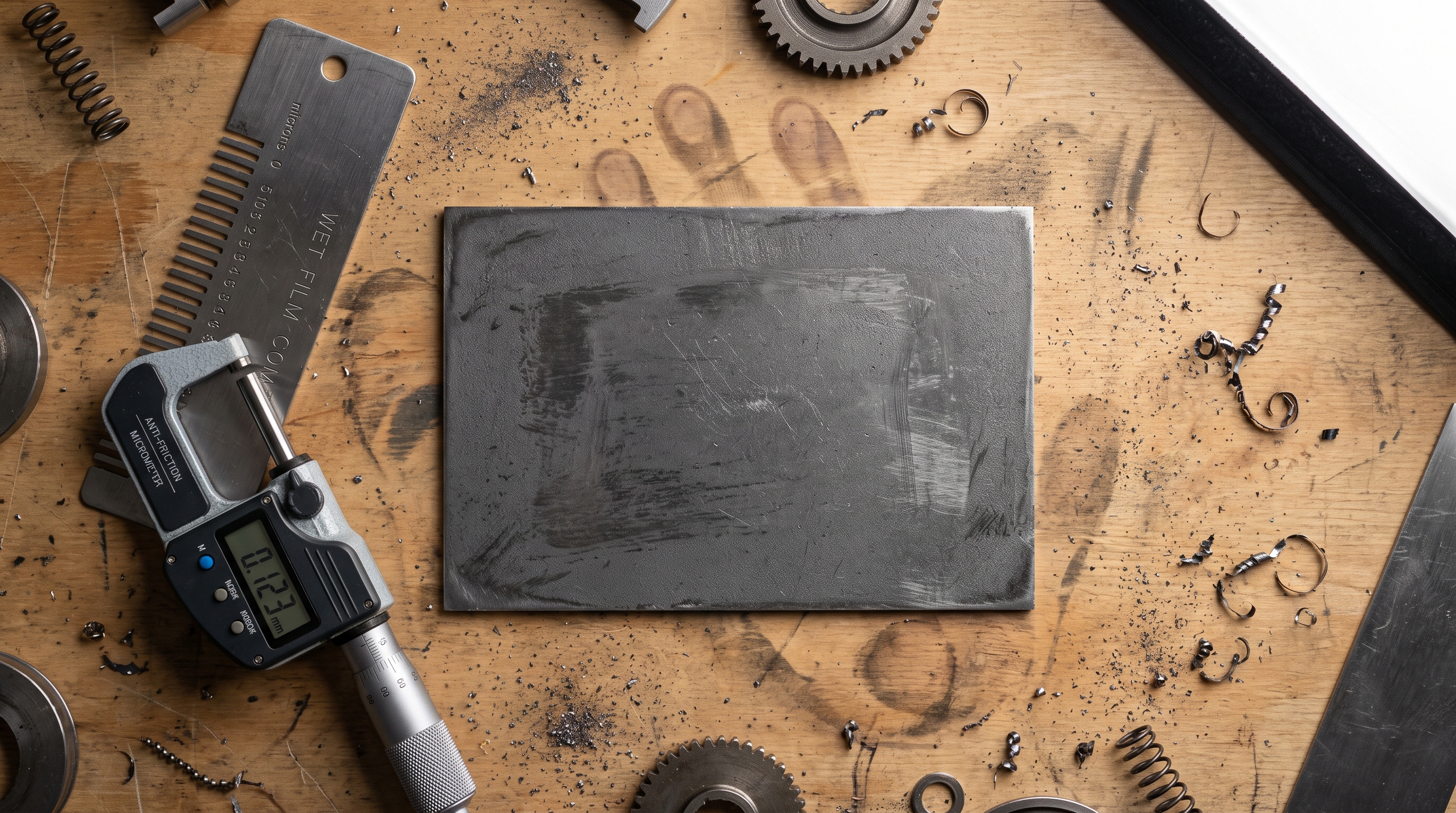

При использовании колесных или гребенчатых толщиномеров процедура следующая:
Протереть контактную поверхность измерительного колеса или гребенку ветошью, смоченной в растворителе, для удаления загрязнений
Прокатить колесо по покрытию в одном направлении до значения 0, затем в обратном на один оборот
Взять среднее значение из двух показаний для учета неровностей поверхности
Повторить измерение не менее 2 раз в различных местах для достоверности результатов
Записать все значения в протокол контроля
Если известно соотношение объема покрытия к сухому остатку (выход пленки, указываемый в технической карточке товара), толщину мокрого слоя можно использовать для расчета толщины сухого слоя после отверждения. Обратная формула позволяет определить требуемую толщину нанесения при целевой толщине ТСП.
Подготовка поверхности и технология нанесения для обеспечения контролируемой толщины
Качество контроля толщины напрямую зависит от подготовки поверхности.
Рекомендуется тщательная очистка от загрязнений, окисной пленки и остатков предыдущих слоев.
Перемешивание материала. Перед нанесением покрытие перемешивают до полной однородности. При ручном перемешивании процесс может занять 30–40 минут в зависимости от объема. Неполное перемешивание приводит к неравномерности ТСП и локальным тонким участкам.
Использование сжатого воздуха. При распылении необходимо использовать сжатый сухой воздух, не содержащий масла и влаги. Масло в воздухе загрязняет поверхность и препятствует адгезии покрытия.
Параметры распыления. Для окраски небольших участков рекомендуется аэрограф с круговым сечением факела, диаметром сопла 0,8 мм и давлением 2–5 бар. Оптимальное давление обеспечивает равномерное распыление без капель и пропусков.
Последовательность слоев. Каждый последующий слой наносится только после полного высыхания предыдущего. Интервал между слоями не должен превышать время, указанное в технической документации продукта. Нарушение этого регламента приводит к неравномерности толщины и дефектам адгезии.

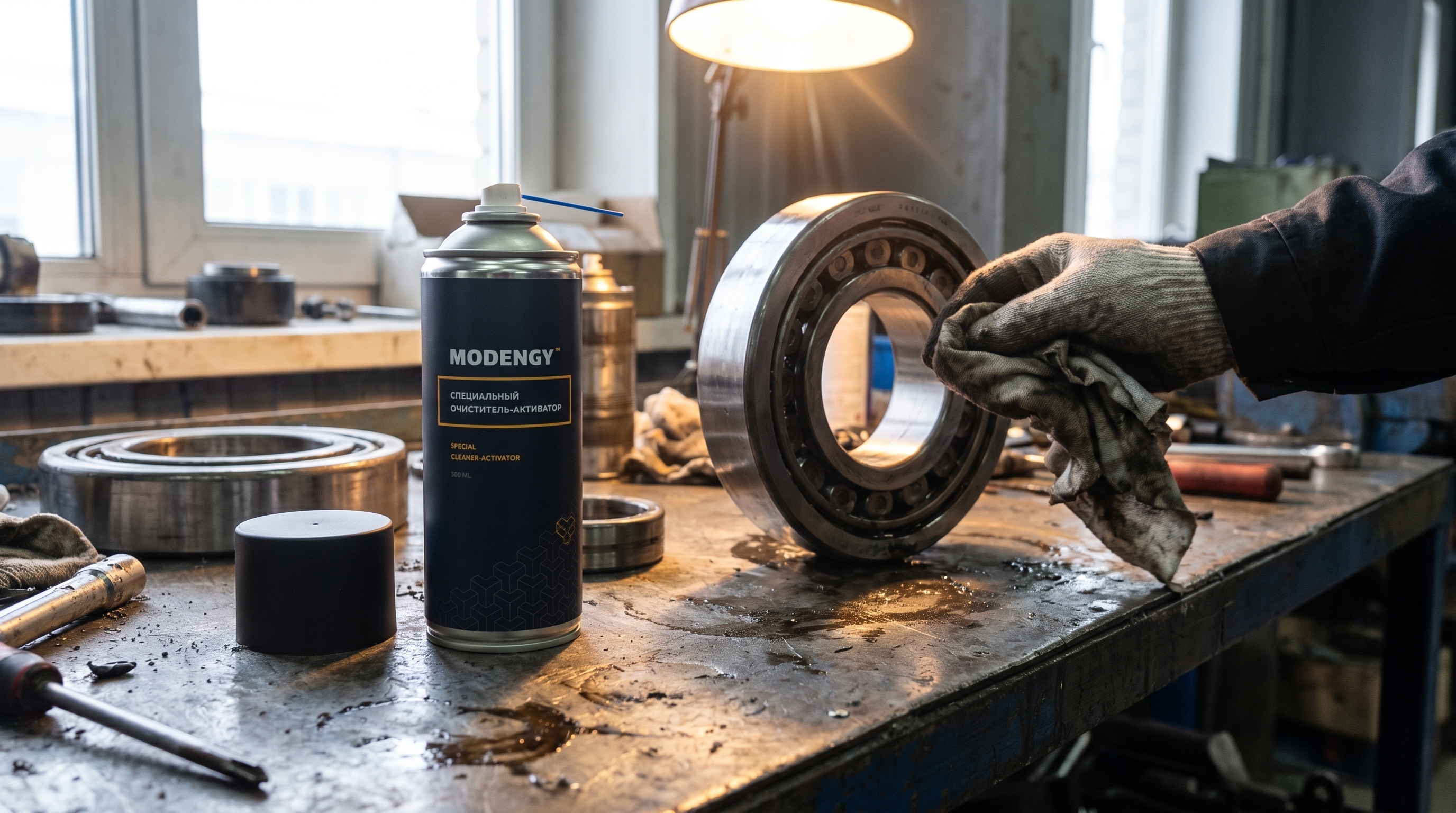

Совет инженера: использование очистителя-активатора
При подготовке деталей к нанесению антифрикционного покрытия часто встречается проблема: даже тщательно очищенная механически поверхность сохраняет микропленку окислов и органических загрязнений, что снижает адгезию. Специализированный очиститель-активатор (например, MODENGY Очиститель-активатор) удаляет эти пленки и одновременно активирует поверхность химически, повышая смачиваемость. Детали обрабатывают тонким слоем, дают испариться растворителю (обычно 5–10 минут), и наносят покрытие. Результат: адгезия повышается на 15–25%, а толщина сухого слоя распределяется равномернее благодаря лучшему смачиванию подложи. Это особенно важно при нанесении тонких слоев в диапазоне 5–10 мкм, где любое нарушение адгезии критично для срока службы.

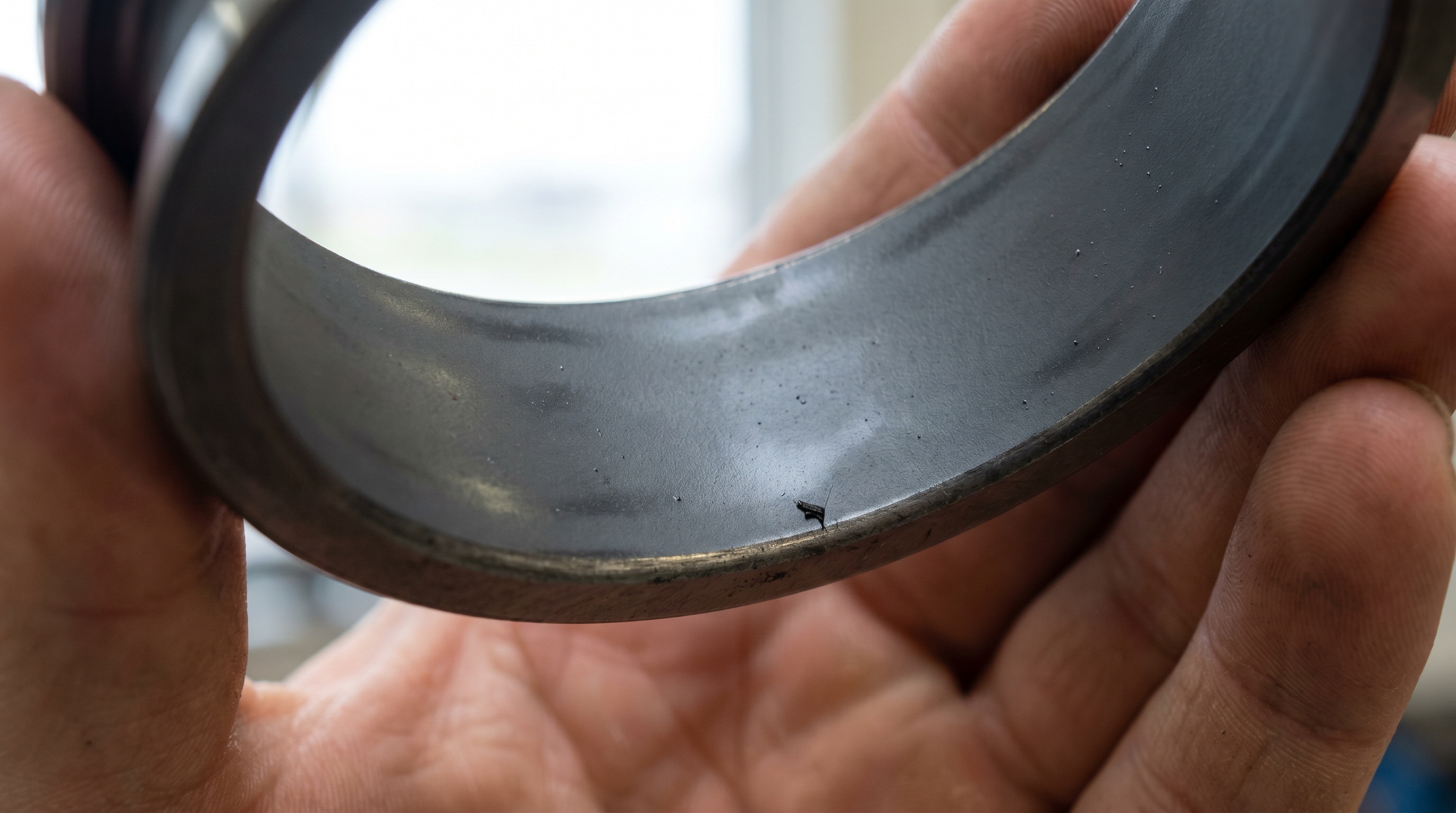

Особенности отверждения антифрикционных покрытий и время контроля
Антифрикционные покрытия отличаются от стандартных лакокрасочных материалов тем, что при увеличении температуры отверждения скорость полимеризации не ускоряется, а замедляется.
Это контрастирует с интуитивным предположением и требует особого внимания к режимам сушки.
Типовой режим отверждения: 30 минут при температуре +200 °C. При превышении температуры процесс полимеризации замедляется, что может привести к недостаточному отверждению и размягчению пленки при эксплуатации. При понижении температуры ниже расчетной время отверждения увеличивается, что замедляет производственный процесс.
Контроль толщины сухого слоя проводится после полного отверждения, указанного в технической документации. Преждевременное измерение дает заниженные значения, так как пленка еще содержит летучие растворители и не достигла окончательной толщины. Рекомендуется придерживаться регламента: первый замер не ранее чем через 24 часа при комнатной температуре после окончания ускоренного отверждения.

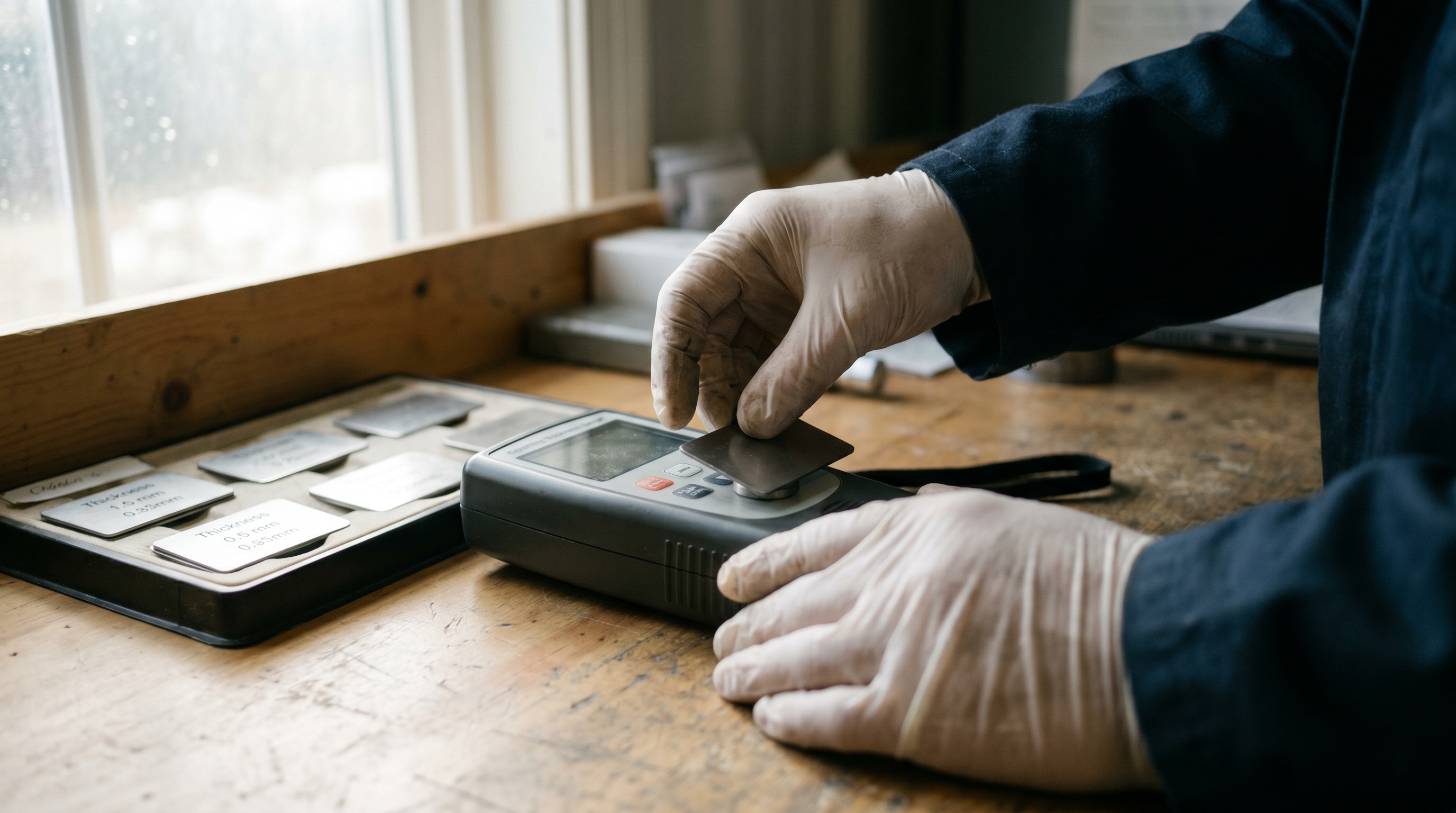

Калибровка приборов и использование контрольных образцов
Точность измерений толщины сухого слоя напрямую зависит от состояния измерительного прибора и его калибровки.
Перед началом работы любой толщиномер должен быть проверен на контрольных образцах с известной толщиной пленки.
Контрольные образцы (калибровочные пленки). Это пластины из того же материала, что и контролируемые детали, на которые нанесена пленка с точно измеренной толщиной (обычно 20, 50, 100 мкм). Прибор проверяют на каждом образце и убеждаются, что показание соответствует номинальной толщине с допуском ±10%.
Альтернативный метод контроля. Если специализированные образцы недоступны, можно использовать метод со специальной лентой-свидетелем: перед нанесением покрытия приклеивают полоску ленты на контролируемый участок, после высыхания снимают ленту и визуально оценивают толщину остаточного слоя. Этот способ менее точен, но дает приблизительное представление о толщине.
Регулярная проверка. Приборы проверяют перед началом смены, после 50–100 измерений и при смене условий окружающей среды (температура, влажность). Для критичных объектов (например, авиакосмическое производство) требуется более частая проверка.
Контроль толщины сухого слоя критически важен для антифрикционных покрытий MODENGY, так как от этого параметра зависит их эффективность при эксплуатации, срок службы и защита от коррозии. Пренебрежение калибровкой приборов приводит к скрытым дефектам и гарантийным претензиям, поэтому регламент проверки должен быть неукоснительно соблюден.
Часто задаваемые вопросы
Какой должна быть толщина сухого слоя в миллиметрах?
Оптимальная толщина сухого слоя для антифрикционных покрытий составляет 5–20 мкм (0,005–0,020 мм). Конкретное значение зависит от характера взаимного движения деталей и требований спецификации. Для скользящих узлов без больших зазоров подходит тонкий слой 5–10 мкм, для направляющих со значительными неровностями требуется 15–20 мкм. При необходимости более тонкого слоя покрытие разбавляют при тщательном перемешивании.
Как связаны толщина сухого слоя и расход материала?
Расход материала рассчитывается по формуле: Расход (кг/м²) = (Толщина ТСП в мкм × Плотность покрытия в г/см³) / (Выход пленки × 1000). Если выход пленки (сухой остаток) составляет 60%, номинальная толщина 10 мкм и плотность 1,2 г/см³, то расход будет приблизительно 0,2 кг/м². Известное соотношение толщины и расхода позволяет точно спланировать закупку материала и бюджет проекта.
Какая максимально допустимая толщина сухого слоя?
Максимальная толщина обычно составляет двух- или трехкратное превышение номинальной толщины сухой пленки. Точный лимит указывается производителем материала и заказчиком в технической спецификации. Слой, превышающий допустимую толщину, может растрескиваться из-за внутренних напряжений, отслаиваться и терять защитные свойства. Согласно ISO 19840, величины, превышающие установленный максимум, классифицируются как дефектные.
Когда нужно контролировать толщину мокрого слоя?
Контроль толщины мокрого слоя проводят сразу после нанесения покрытия, до начала испарения растворителя и полимеризации. Это позволяет заранее предугадать финальную толщину сухого слоя и при необходимости скорректировать процесс. Если мокрый слой превышает расчетный, его можно частично удалить, избежав избыточного нанесения и последующих дефектов. Контроль мокрого слоя особенно важен при использовании новых методов распыления или при обучении персонала.
Какую максимальную погрешность дает магнитный толщиномер?
Максимальная погрешность магнитного метода (DIN 50981, ISO 2178) составляет 10% от измеряемого значения. На диапазоне 0–50 мкм погрешность относительно выше, на диапазоне 50–200 мкм ниже. Для точности результатов рекомендуется проводить не менее 2–3 повторных измерений в разных местах и брать среднее значение. При необходимости абсолютной точности используют лабораторные методы (интерференционный, световое сечение), но они требуют демонтажа и специальной подготовки образцов.
Заключение
Контроль толщины сухого слоя антифрикционного покрытия - это не просто проверка соответствия стандартам, а инженерная практика, обеспечивающая надежность и долговечность защиты. Правильное применение методов неразрушающего контроля (магнитного, вихревого, оптического), соблюдение критериев приемки по ISO 19840:2012 и регулярная калибровка приборов гарантируют достоверность результатов и предотвращают скрытые дефекты.
Для практического внедрения контроля толщины рекомендуется: установить на производстве портативный толщиномер (магнитный или вихревой, в зависимости от материала подложи), разработать процедуру измерения с указанием количества и расположения контрольных точек, обучить персонал правильной работе с прибором и соблюдению регламента калибровки, ведение протоколов контроля для отслеживания тенденций. Эти шаги обеспечат стабильное качество покрытия и минимизируют риск рекламаций заказчиков.
