Смазочные материалы Molykote и EFELE для фланцевых соединений

Дана классификация фланцевых соединений трубопроводной запорной арматуры, рассмотрены их преимущества и причины проблем эксплуатации. Приведены смазочные материалы EFELE и Molykote для фланцевых соединений и даны их краткие характеристики.

Фланец – это деталь трубопровода, обычно представляющая собой плоское кольцо с равномерно расположенными отверстиями для болтов и шпилек, служащая для прочного и герметичного соединения труб, присоединения их друг к другу, к элементам запорной арматуры, к машинам, аппаратам и емкостям.

Рис. 1. Фланцевое соединениеОба фланца соединяются между собой при помощи резьбовых соединений. Между ними обычно помещают уплотнительные прокладки из различных материалов.

Фланцевые соединения состоят из следующих элементов:

  • фланцы;
  • комплект крепежных изделий (шпильки, гайки, шайбы);
  • уплотнительные прокладки.

Фланцы различаются по конструкции (плоские и воротниковые), форме уплотнительной поверхности (гладкие, конические, с выступом, с впадиной) и материалу прокладок (картонные, паронитовые, эластомерные, металлические, асбо-металлические и др.)

На территории Российской Федерации и стран СНГ наибольшее распространение получили три конструкции фланцевых соединений  трубопроводной арматуры. Их характерные особенности приведены ниже.

фланец плоский приварной
Фланец плоский приварной – при монтаже фланец «надевается» на трубу и приваривается двумя сварными швами по ее окружности.

фланец приварной встыкФланец приварной встык – монтаж такого фланца по сравнению с плоским приварным предусматривает только один соединительный сварной шов (торец трубы и «воротник» фланца соединяются встык), что упрощает работу и сокращает временные затраты.

фланец свободный на приварном кольце
Фланец свободный на приварном кольце – к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы

Фланцевые соединения широко применяются при монтаже трубопроводов, запорной и регулирующей арматуры, а также другого трубопроводного оборудования всех отраслей промышленности, транспорта, жилищно-коммунального хозяйства.

Разнообразие конструкций и конструкционных материалов, удобство монтажа и обслуживания позволяют  применять фланцевые соединения при любых условиях эксплуатации трубопроводов: в условиях низких и высоких температур, влажности, вакуума, агрессивной среды  и т. д.

Основные преимущества фланцевых соединений:

  • надежность;
  • простота конструкции;
  • возможность многократной разборки и сборки.

Основной причиной возникновения проблем, связанных с фланцевыми соединениями трубопроводной запорной арматуры, является эксплуатация арматуры при высоких или низких температурах, в агрессивной окружающей или рабочей среде.

Отсутствие смазочных материалов или использование для фланцевых соединений смазок, не отвечающих условиям эксплуатации трубопроводов, приводят к образованию коррозии,  соляных отложений, прикипанию, быстрому старению уплотнительных элементов и потере герметичности.

Смазочные материалы Molykote и EFELE для трубопроводной запорной арматуры могут использоваться как в обычных, так и в самых суровых условиях эксплуатации.

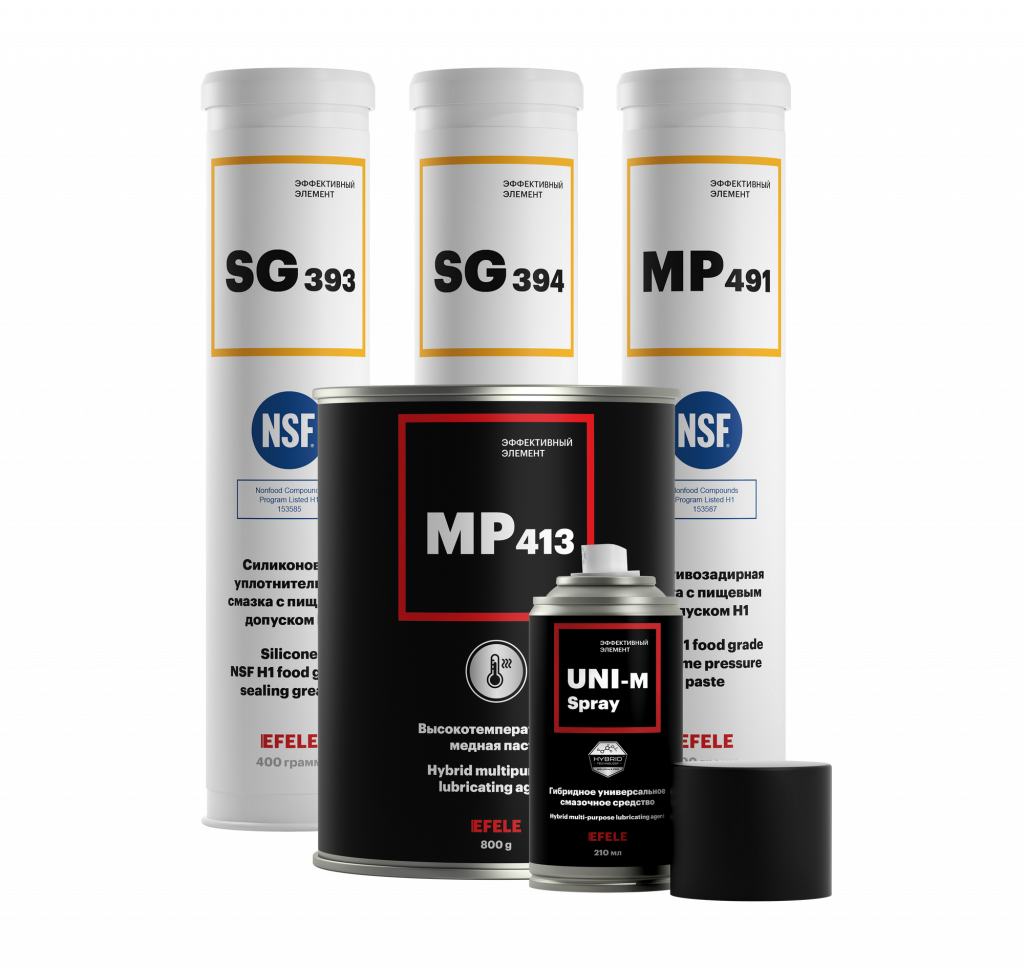

Смазочные материалы EFELE

В нижеследующих таблицах перечислены смазочные материалы EFELE и Molykote для элементов фланцевых соединений и технологических операций при их обслуживании, а также даны их краткие характеристики.

Таблица 1.  Материалы Molykote для фланцевых соединений

Элементы фланцевых соединений или технологическая операция Смазочный материал и его функция
Резьбовые
соединения
(болты, шпильки)
Пасты Molykote 1000, Molykote P-37, Molykote G-Rapid Plus – защита от коррозии, облегчение монтажа и демонтажа, обеспечение постоянного усилия затяжки
Металлические
прокладки
Пасты Molykote P-1600, Molykote P-74, Molykote Cu-7439 Plus – повышение герметичности, защита от фреттинг-коррозии и прикипания
Прокладки из
эластомеров
Пластичные смазки Molykote 55 O-Ring, Molykote 1292, Molykote 3452, Molykote HP-870,
компаунд Molykote 111 – повышение герметичности и срока службы прокладок, облегчение демонтажа.
Термо- и маслостойкий клей/герметик Dow Corning Q3-1566 – формирование прокладок на месте
Демонтаж
заржавевших
деталей
Дисперсия Molykote Multigliss с высокими проникающими, антикоррозионными и смазочными свойствами

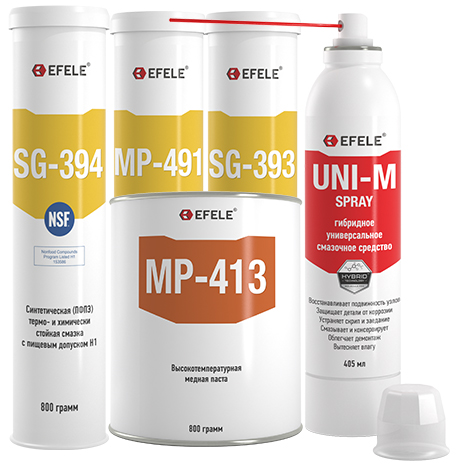

Таблица 2.  Материалы EFELE для фланцевых соединений

Элементы фланцевых соединений или технологическая операция Смазочный материал и его функция
Резьбовые
соединения
(болты, шпильки)
Медная паста EFELE MP-413 – обеспечивает защиту от коррозии, облегчение монтажа и демонтажа, защищает от износа при рабочих температурах до +1100 °С
Прокладки из
эластомеров и металла
Стойкие пластичные смазки EFELE SG-394 и EFELE SG-393 – повышают герметичности и срок службы прокладок, устойчивы к смыванию водой и моющими растворами. Имеют пищевой допуск Н1
Демонтаж
заржавевших
деталей
Дисперсия EFELE UNI-M Spray имеет высокие проникающие, антикоррозионными и смазочными свойствами, хорошо вытесняет влагу

Применение данных продуктов обеспечивает долговременную эффективную защиту фланцевых соединений, удобство и простоту их обслуживания, способствует увеличению ресурса запорной и регулирующей арматуры трубопроводов.
